USB 3451 / 3461 / 3471 / 3481
AMPLIFICADOR DE GRAN POTENCIA PARA AUTOMÓVILES

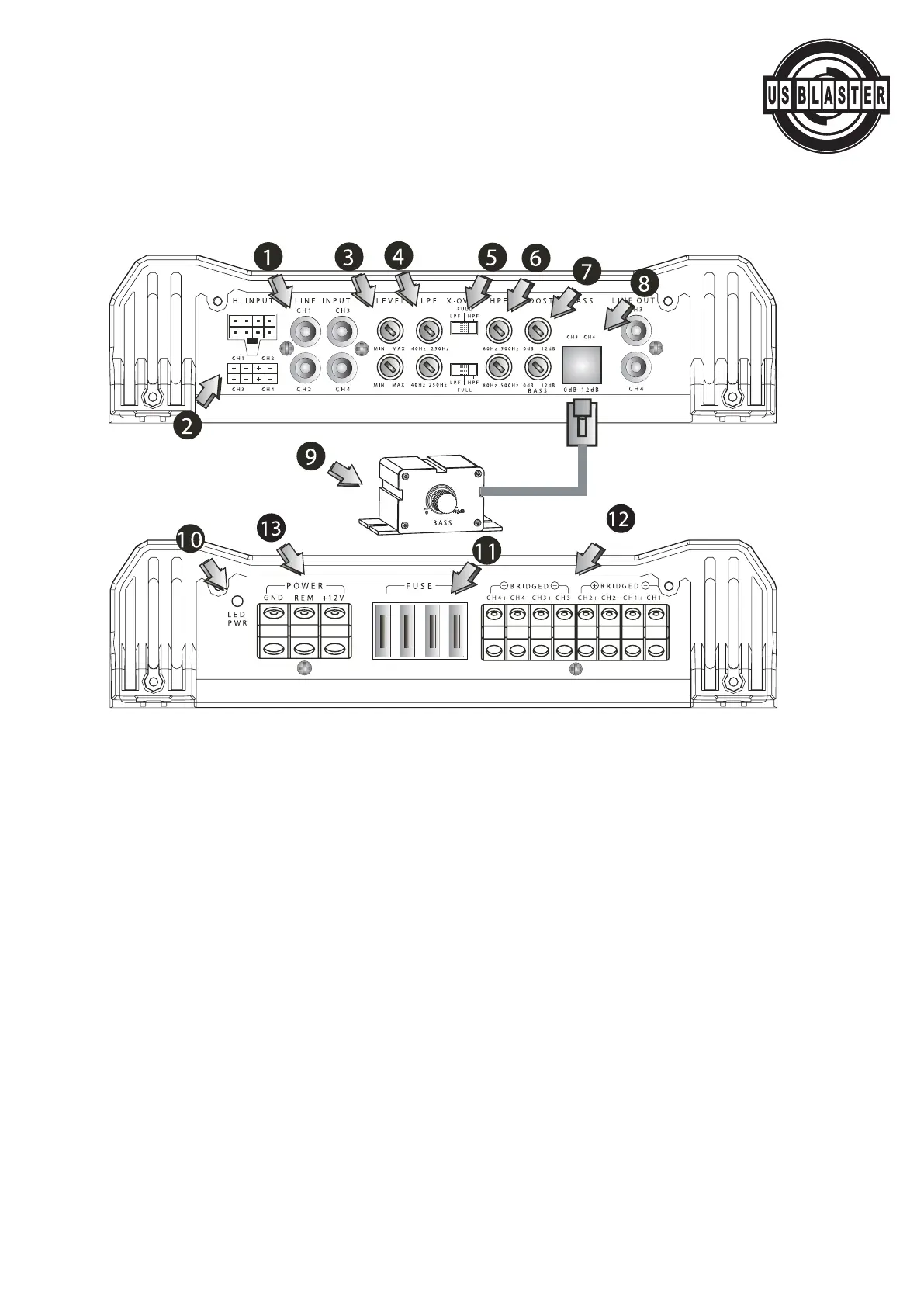

DESCRIPCIÓN DE LOS PRINCIPALES COMPONENTES Y CONEXIONES
1 LINE INPUT Conectores de entrada para transporte de señal. Entradas de los canales
derecho e izquierdo para el amplificador. Estos conectores de entrada se conectan a los conectores
de salida del pre-amplificador (unidad principal del sistema, lector de CD, datos y otros) o las agu-
jas electrónicas exteriores.
2 HIGH INPUT Entradas para altos niveles. Grapa para señales de entrada de alto nível.
3 LEVEL Comando para volumen.
4 LPF Comando de filtro inferior (frecuencia entre 40Hz hasta 250Hz).
5 X-OVER Interruptor que hace posible conectar al filtro superior (HPF), banda de frecuencia
(FULL) o filtro inferior (LPF)
6 HPF Comando del filtro superior (frecuencia entre 80Hz hasta 500Hz).
7 BASS BOOST comando de acentuado de bajos (comprendido entre 0dB hasta +12 dB).
8 REMOTE CONTROLLER OUTLET en este conector se conecta el mando a distancia para
sonidos graves. Antes de utilizar el comando a distancia regule el BASS BOOST a 0dB.
9 REMOTE CONTROLLER para sonidos graves (entre 0dB hasta + 12dB).
10 INDICATOR LIGHT Cuando este diodo LED se enciende azul, significa que el amplificador
funciona. Cuando se enciende rojo, significa auto-defensa del amplificador.
11 FUSE Fusible automático de fusión. Cuando quiera cambiar el fusible use otro con parámetros iguales.
12 SPEAKER Grapas para la conexión de los reproductores.
