USB 3451 / 3461 / 3471 / 3481
AMPLIFICATORE PER APPLICAZIONI SU MACCHINE

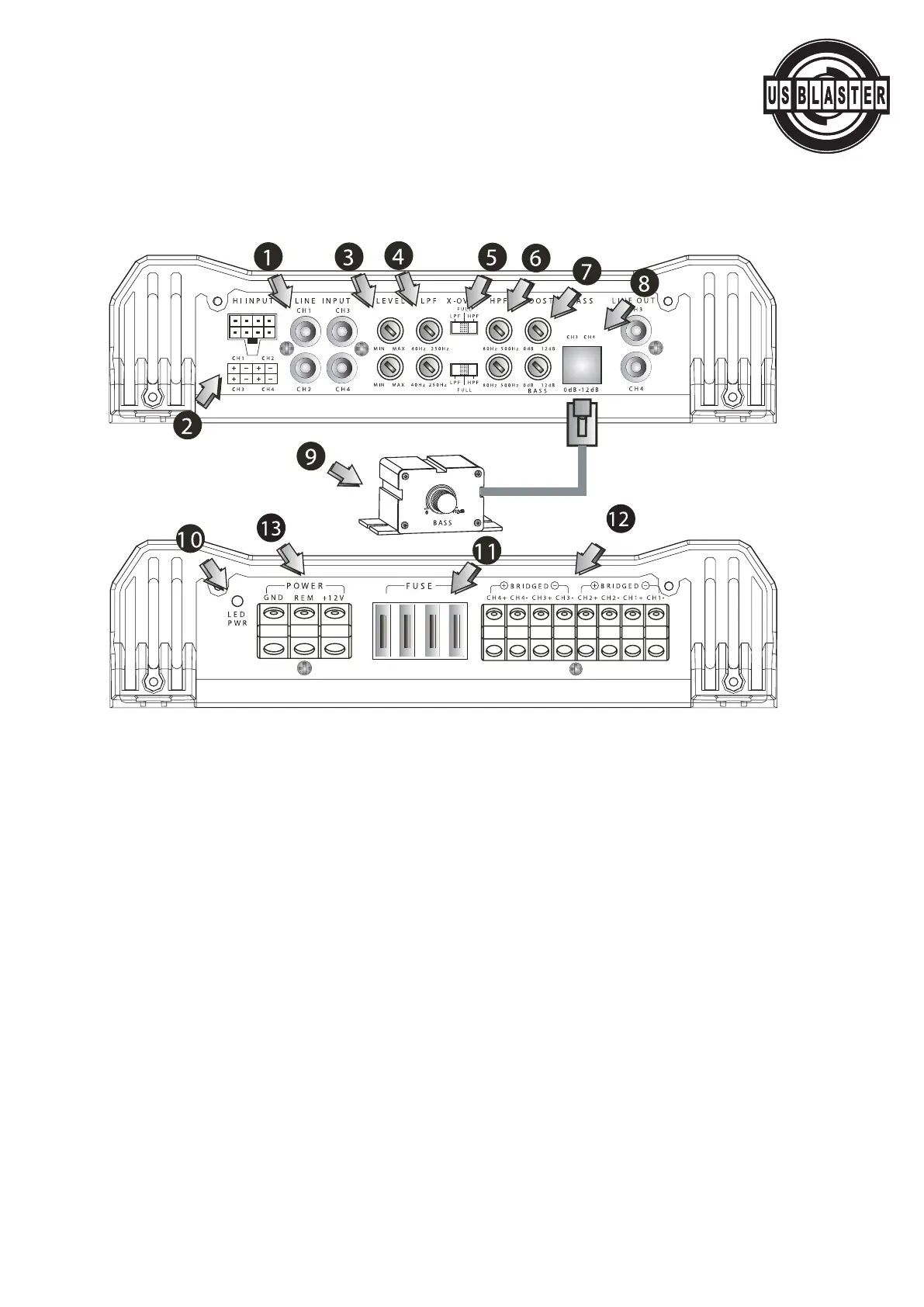

DESCRIZIONE DI COMANDI E CONNETTORI
1 LINE INPUT Connettori d’ingresso del segnale portante. Ingressi del canale sinistro e
destro dell’amplificatore. A questi connettori d’ingresso vanno collegati i connettori di uscita della
fonte del segnale audio del preamplificatore (unità principale audio del sistema, lettore CD, DAT
ecc.) oppure commutatori elettronici esterni.
2 HIGH INPUT Ingresso HIGH. I morsetti per l’ingresso del segnale HIGH.
3 LEVEL Comando del volume.
4 LPF Comando del filtro passa basso (frequenza tra 40Hz e 250Hz).
5 X-OVER Commutatore per passare in frequenza passa alta (HPF), banda di frequenza FULL
oppure frequenza passa basso (LPF).
6 HPF Comando del filtro passa alto (frequenza tra 80Hz e 500Hz).
7 BASS BOOST Comando per enfatizzazione bassi (enfatizzazione di bassi tra 0dB e +12 dB).
8 REMOTE CONTROLLER OUTLET A questo connettore va collegato il comando remoto
utilizzato per enfatizzazione bassi. Prima di utilizzare il comando remoto, posizionare il comando
BASS BOOST a 0dB.
9 REMOTE CONTROLLER Utilizzato per enfatizzazione bassi (tra 0dB e + 12dB).
10 INDICATOR LIGHT Se il diodo LED è blue, l’amplificatore è accesso. La spia rossa indica,
invece, la protezione automatica dell’amplificatore.
11 FUSE Fusibile automatico standard. Nel caso di sostituzione del fusibile è necessario utilizzare
il fusibile con gli stessi parametri.
12 SPEAKER Morsetti per il collegamento degli amplificatori.
