UWE JetStream Bambo - Page 10

10
7

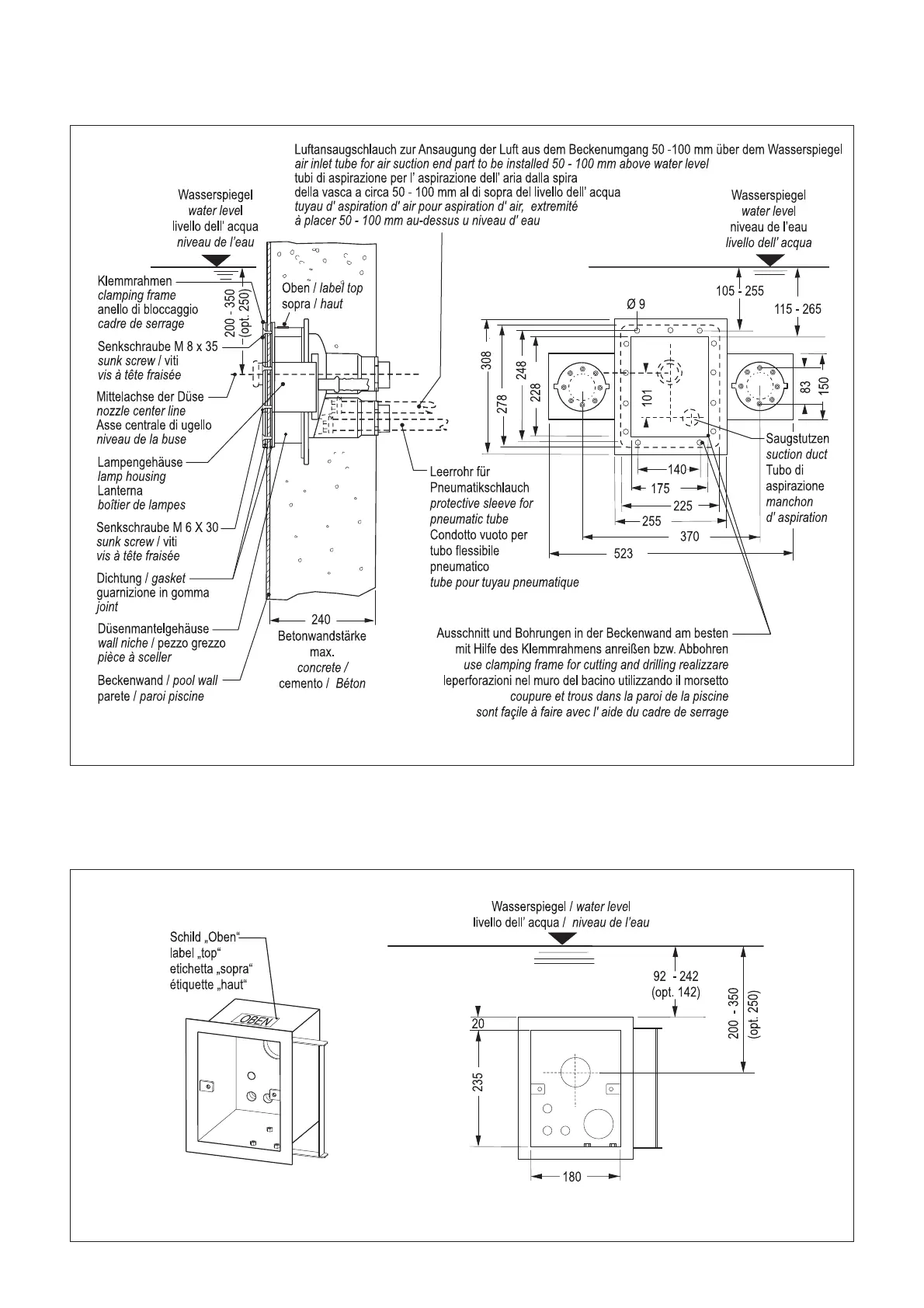

Einbau des Düsenmantelgehäu-
ses in ein Stahl-, Alu- und
Polyesterbecken, mit Beleuch-
tung (Bild 7)
Installazione del pezzo grezzo in
una vasca di acciaio, alluminio e
poliestere con illuminazione (Fig.
7)
Installing the wall niche in steel,
aluminium and polyester pools,
with lamp housings (Fig. 7)
Montage de la piece à sceller dans
piscines d’acier, d’aluminium et de
revêtement Polyester, avec boitier
des lampes (Fig. 7)
Abmessungen in mm / dimensions in mm / quotazioni in mm / mesures en mm
8
Schweißanleitung für Rohbauteil
in Edelstahl (Bild 8)
Abmessungen in mm / dimensions in mm / quotazioni in mm / mesures en mm
Welding instruction for wallfit-
ting
in stainless steel (Fig. 8)
Saldatura instruzioni per pezzo
grezzo in acciaio inossidable
(Fig. 8)
Saudage instruction de la piece
à sceller e acier spécial (Fig. 8)
