UWE JetStream Bambo - Page 23

23
18

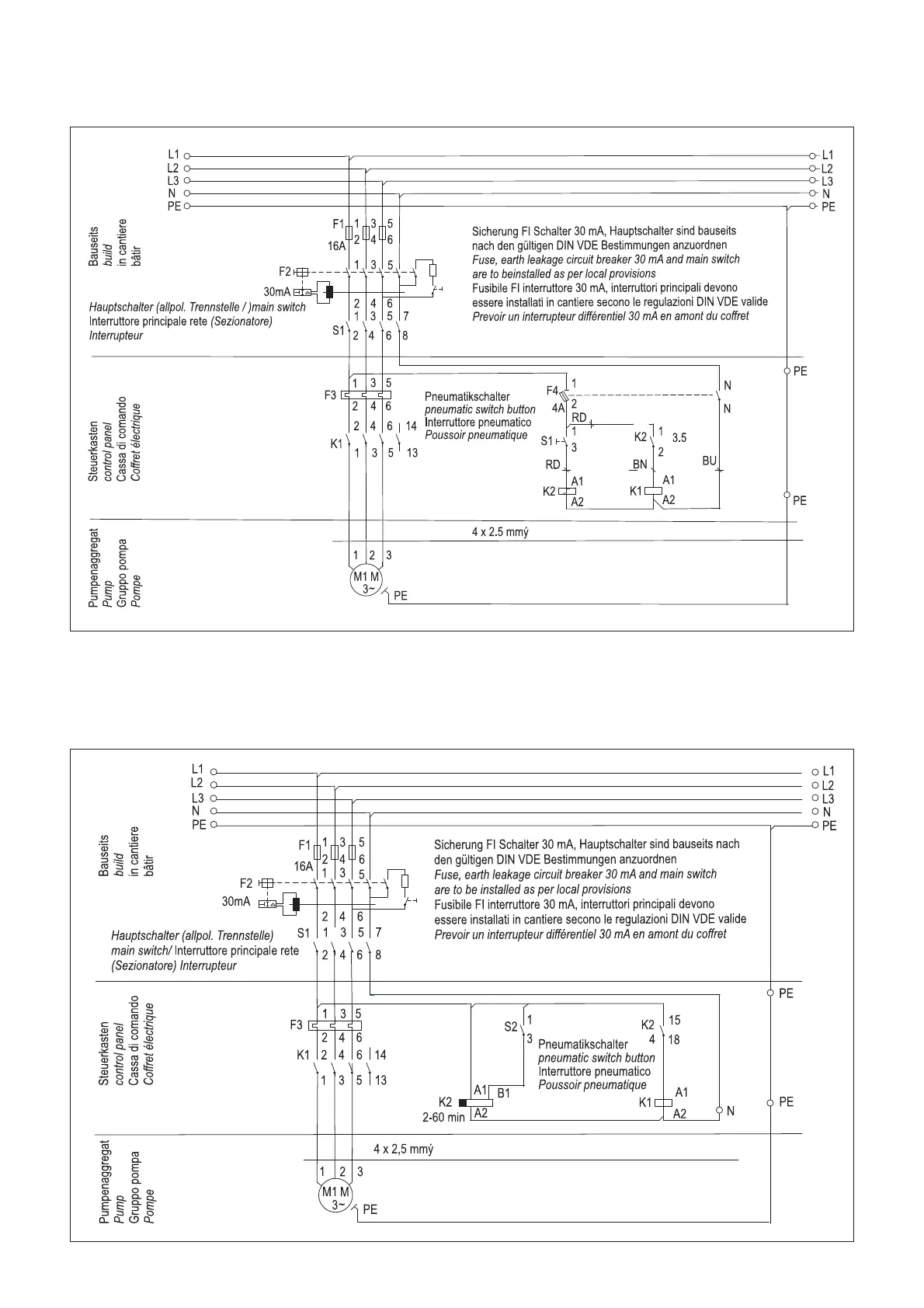

Schaltplan für JetStream BAMBO,
JUNO (unbeleuchtete Ausfüh-
rung) mit Pneumatikschalter
3 N ~ PE 400/230 V 16 A 50 Hz
Wiring diagramm for JetStream
BAMBO, JUNO (versions without
illumination) with pneumatic
switch 3 N ~ PE 400/230 V
16 A 50 Hz
Plan électrique pour JetStream
BAMBO, JUNO (sans lumière)
avec commande pneumatique
3 N ~ PE 400/230 V 16 A 50 Hz
Piano elettrico per JetStream
BAMBO, JUNO
(esecuzione non illuminata)
con interruttore pneumatico
3 N ~ PE 400/230 V 16 A 50 Hz
19
Schaltplan für JetStream BAMBO,
JUNO (unbeleuchtete Ausfüh-
rung) mit Pneumatikschalter und
Zeitrelais 3 N ~ PE 400/230 V
16 A 50 Hz
Wiring diagramm for JetStream
BAMBO, JUNO (versions without
illumination) with pneumatic
switch and time relay 3 N ~ PE
400/230 V 16 A 50 Hz
Plan électrique pour JetStream
BAMBO, JUNO (sans lumière)
avec commande pneumatique
avec minuterie
3 N ~ PE 400/230 V 16 A 50 Hz
Piano elettrico per JetStream
BAMBO, JUNO (esecuzione non
illuminata) con interruttore
pneumatico e con relé precario
3 N ~ PE 400/230 V 16 A 50 Hz
