EINGANG STOP

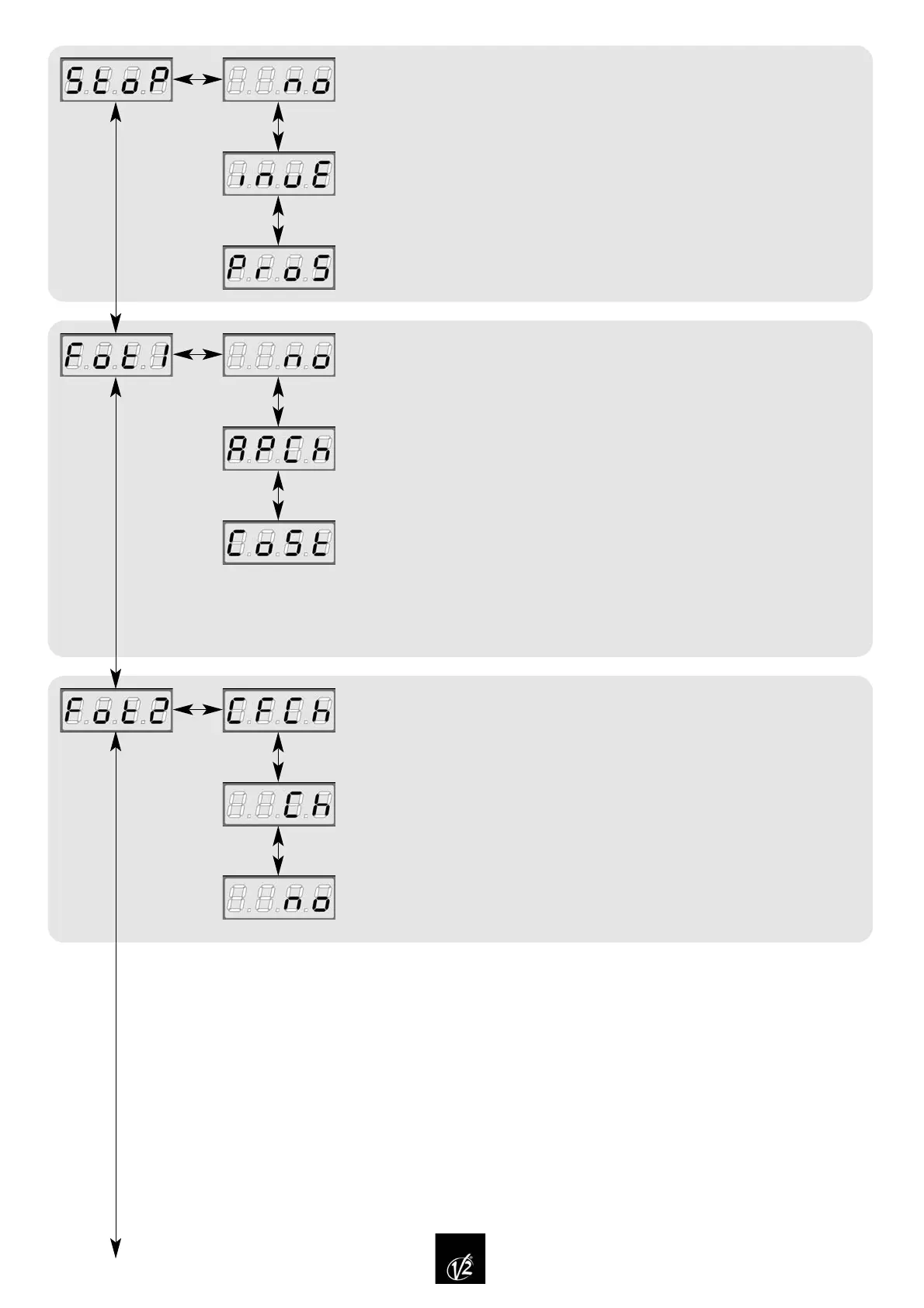

Mithilfe dieses Menüs können die Funktionen festgelegt werden, die dem
Befehl STOP zugeordnet werden sollen.
no der Eingang STOP ist gesperrt.
ProS der Befehl STOP hält das Tor an, beim nächsten Befehl
START nimmt das Tor die Bewegung in der gleichen
Richtung wieder auf.
invE der Befehl STOP hält das Tor an, beim nächsten Befehl
START nimmt das Tor die Bewegung in der entgegenge
setzten Richtung auf.
ANMERKUNG: Im Modus Pause hält der Befehl STOP das Tor an, beim
nächsten Befehl START wird das Tor geschlossen.
EINGANG FOTO 1
Dieser Eingang kann für den Anschluss von zwei verschiedenen
Sicherheitsfunktionen verwendet werden: Eine Fotozelle oder Lichtschranke.
Die Lichtschranke (Kontakt i.d.R. geschlossen) ist eine Sicherheitsfunktion,
die während der Öffnungs und Schließphase des Tores aktiv ist (nicht
aktiv beim Widderstoß): Bei Signalempfang in der Öffnungsphase wird das
Tor gestoppt und die Laufrichtung der Motoren für eine Dauer von 4
Sekunden ohne Versetzen der Flügel invertiert. In der Schließphase
stoppt die Schranke das Tor und die Laufrichtung der Motoren für eine
Dauer von 4 Sekunden ohne Versetzen der Flügel invertiert. Die Fotozelle
1 (Kontakt i.d.R. geschlossen) ist eine Sicherheitsfunktion, die während
der Öffnungs- und Schließphase des Tores aktiv ist: Ein Signalempfang
der Fotozelle während der Schließphase stoppt das Tor, empfängt sie kein
Signal mehr, invertiert das Tor die Bewegungsrichtung.
EINGANG FOTO 2
Die Fotozelle 2 ist während des Schließvorgangs aktiv: Empfängt sie ein
Signal während das Tor sich schließt, wird dieses gestoppt und die
Bewegungsrichtung invertiert. Die Option CFCh aktiviert die Fotozelle
auch, wenn sich das Tor im Stillstand befindet: Stillstand versteht sich
derart, dass das Tor keinerlei Befehle empfangen hat, sich im
Pausenmodus befindet, bzw. nach Empfang des Befehls STOP. In diesem
Fall ignoriert die Zentrale während der gesamten Zeitdauer, in der die
Fotozelle verdunkelt wird, für alle Zyklen jeden Aktivierungsbefehl.
no der Eingang FOTO 2 ist gesperrt.
CFCh der Eingang FOTO 2 ist freigegeben, die Fotozelle 2 ist im
Schließvorgang und bei Stillstand des Tores aktiv.
Ch der Eingang FOTO 2 ist aktiv, die Fotozelle ist nur für den
Schließvorgang aktiv.
Bei der Öffnung stoppt ein Signalempfang der Fotozelle das Tor, empfängt sie kein Signal mehr, wird der
Öffnungsvorgang wieder aufgenommen.
no der Eingang FOTO 1 ist gesperrt.
APCh der Eingang FOTO 1 ist für den Anschluss der Fotozelle 1 freigegeben.
CoSt der Eingang FOTO 1 ist für den Anschluss der Lichtschranke freigegeben.
