FRANÇAIS
1. Alimentation 230/120 VAC pour moteur en ouverture
2. Câble commun moteur
3. Alimentation 230/120 V
AC pour moteur en fermeture
4. Phase alimentation 230/120 V
A
C
5. Câble neutre alimentation 230/120 VAC
6. - 7. Clignotant 230/120 V
A
C - 40 W
8. - 9.
Sor
tie alimentation 24 V
A
C / 3 W pour photocellule
et autres accessoires
10.
Commande d'ouver
ture pour le raccordement du
clavier à touches ou du sélecteur clef. Contact
normalement ouvert
11. Commande de STOP. Contact normalement fermé
12. Câble commun (-)
13. Cellule photoélectrique. Contact normalement fermé
14. Blindage câble antenne
15. Antenne
m A
TTENTION:
P
onter avec le commun (-) les entrees
normalement fermees (STOP et PHOTOCELLULE) que ne
viennent pas utilisees.
INDICATEURS DE L'ÉTAT DES ENTRÉES SUR
LA CENTRALE
L1: Programmation
L2: Il s'éclair lor
squ'il reçoit une impulsion sur l'entrée de START
L3: Il s'éteint lorsqu'il reçoit une impulsion sur l'entrée de STOP
L4: Elle s'éteint lor
squ'elle reçoit une impulsion sur l'entrée
de PHOTO
L5: Elle s'éteint lor
squ'elle reçoit une impulsion sur l'entrée
de la fin de course d'ouverture
L6: Elle s'éteint lor
squ'elle reçoit une impulsion sur l'entrée
de fin de cour
se de fer
meture.
FUSIBLES DE PROTECTION
F1 = 5 A
F2 = 160 mA
F3 = 250 mA

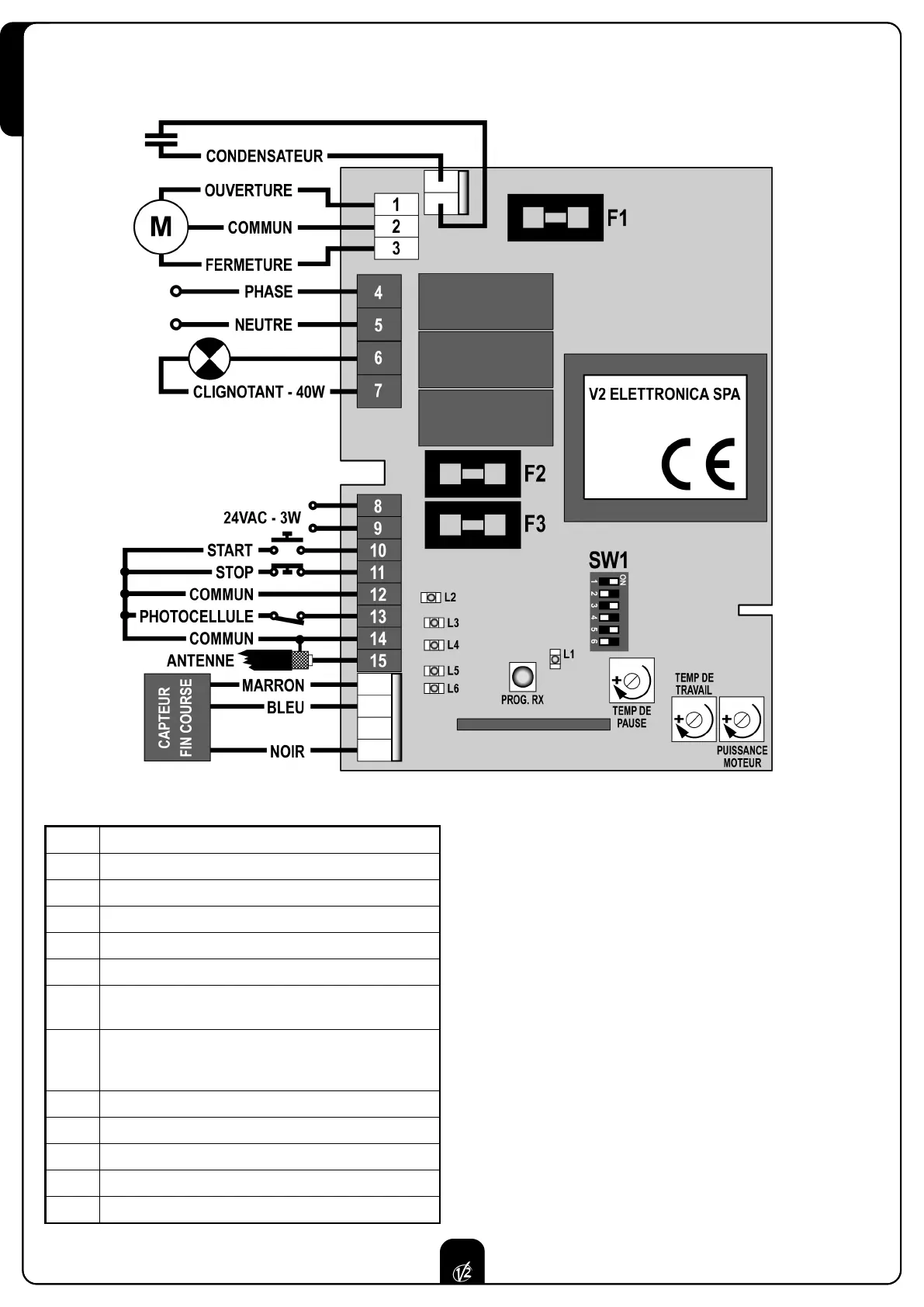

BRANCHEMENTS AU BORNIER
18
