- 48 -

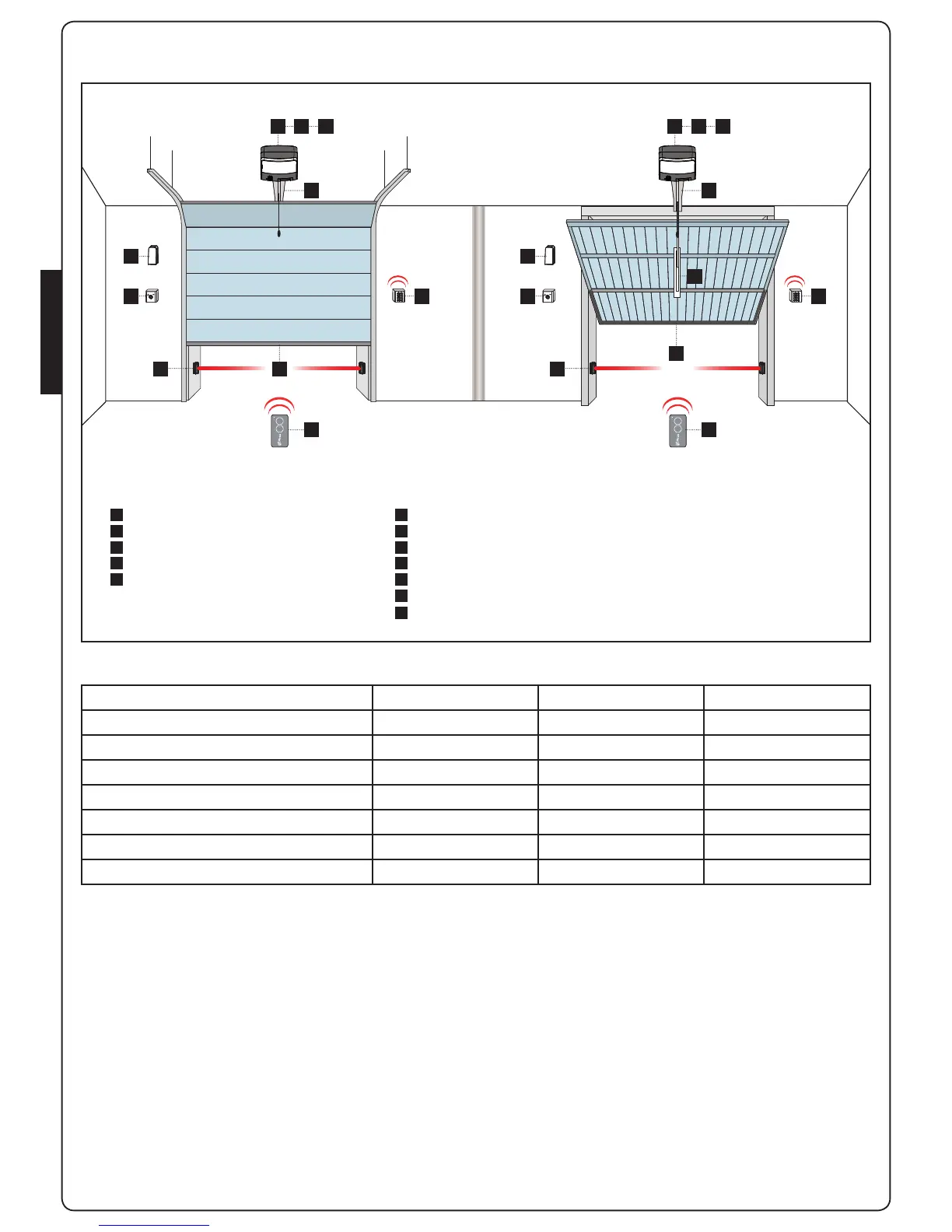

3 - SCHÉMA D’INSTALLATION
1 4 5
2
3
A E
D
C F
1 4 5
2
3
A E
G
D
B
F
A
B
C
D
E
F
G
1
2
3
4
5
Sélecteur clé
Photocellule interne
Photocellule externe
Clignotant
Sélecteur numérique via radio
Côtes de sécurité
Bras adaptateur pour portes basculantes à contrepoids
Moteur
Transmetteur
Guide chaîne / courroie
Centrale de commande
Module récepteur
COMPOSANTS AUTRES ACCESSOIRES
LONGUEUR DU CÂBLE < 10 mètres de 10 à 20 mètres de 20 à 30 mètres
Alimentation 230V/120V 2 x 1,5 mm
2
2 x 1,5 mm
2
2 x 2,5 mm
2
Photocellules (TX) 2 x 0,5 mm
2
2 x 0,5 mm
2
2 x 0,5 mm
2
Photocellules (RX) 4 x 0,5 mm
2
4 x 0,5 mm
2
4 x 0,5 mm
2
Sélecteur à clé 2 x 0,5 mm
2
2 x 0,5 mm
2
2 x 0,5 mm
2
Barres palpeuses de sécurité 2 x 0,5 mm
2
2 x 0,5 mm
2
2 x 0,5 mm
2
Feu 2 x 1,5 mm
2
2 x 1,5 mm
2
2 x 1,5 mm
2
Antenne (intégrée dans le feu) RG174 RG174 RG174
