- 49 -
4 - MONTAGE DU PROFILE
GUIDE
1. Extraire le profilé de l’emballage en
carton et vérifier son intégrité.

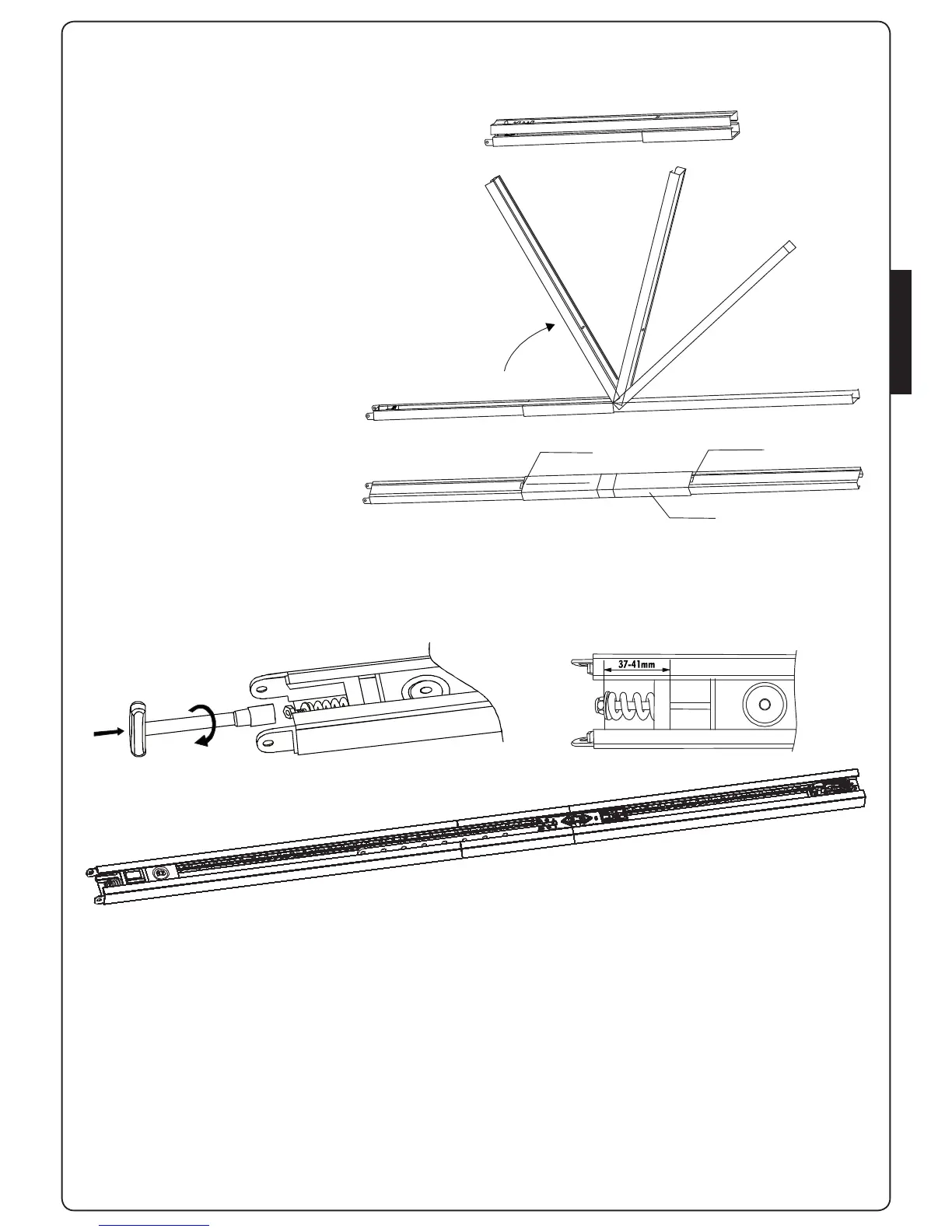

2. Ouvrir le profilé comme indiqué dans la
figure qui suit.
3. Une fois le profilé détendue, faire
coulisser le profilé de jonction R jusqu’à
la position limite mise en évidence par
les deux trous Q sur le profilé guide-
chaîne.
4. Régler la tension de la chaîne/courroie
en agissant sur la vis à tête hexagonale
avec une clé de 10 mm : visser l’écrou
jusqu’à ce que la chaîne/courroie reste
suffisamment tendue.
m ATTENTION : après la mise en
tension de la chaîne/courroie, s’assurer
que le chariot de traction coulisse
librement dans toute la longueur du
guide.
Eliminer d’éventuels frottements
avant de procéder avec les phases de
montage suivantes.
Q
Q
R
