4 - ARMOIRE DE COMMANDE
La PD14 est dotée d’un affichage qui permet, en plus d’une
programmation aisée, le monitoring constant de l’état des
entrées; de surcroît la structure à menus permet de régler
de manière simple les temps de travail et les logiques de
fonctionnement.
Dans le respect des lois européennes concernant la sécurité
électrique et compatibilité électromagnétique (EN 60335-1,
EN 50081-1 et EN 50082-1) elle est caractérisée par le total
isolement électrique du circuit à basse tension (y compris les
moteurs) par la tension de réseau.
Autres caractéristiques:
• Alimentation auto-protégée contre les courts-circuits à
l’intérieur de l’armoire de commande, sur les moteurs et sur les
accessoires branchés
• Réglage de la puissance par découpage du courant
• Détection d’obstacles par contrôle du courant sur le moteur
(ampérométrique et encodeur)
• Apprentissage automatique de la position des capteurs de fin
de course
• Tests des dispositifs de sécurité (photocellules, barres palpeuses)
avant chaque ouverture
• Desactivation des entrée de securité à travers le menu de
configuration: il n’est pas necessaire de ponter les entrées
sécurités non utilisées, il suffit de dés-habiliter la fonction dans
le menu relatif
• Possibilité de fonctionnement en absence de la tension de
réseau avec des batteries en option (code 161212)
• Sortie en basse tension utilisable pour une lampe témoin ou
pour un clignotant à 24V
• Relais auxiliaire avec logique programmable pour éclairage de
courtoisie, clignotant ou autre utilisation
• Fonction ENERGY SAVING
• Fonctionnement synchronisé de deux moteurs en utilisant le
moteur en option SYNCRO
m ATTENTION: L’installation de l’armoire des dispositifs
de sécurité et des accessoires doit être faite avec
l’alimentation débranchée.
4.1 - ALIMENTATION
L’armoire doit être alimenté en 230V 50 Hz (120V - 50/60Hz
pour le model 120V) protégé avec interrupteur magnétothermique
différentiel conforme aux normes de loi en vigueur.
Brancher les câbles d’alimentation aux borniers L et N de la carte
positionnée à côté du transformateur.
Relier le câble de terre à la borne
4.2 - ALIMENTATION DE LA BATTERIE
En cas de coupure d’électricité, le dispositif peut être alimenté
par un kit batterie (code accessoire 161212).

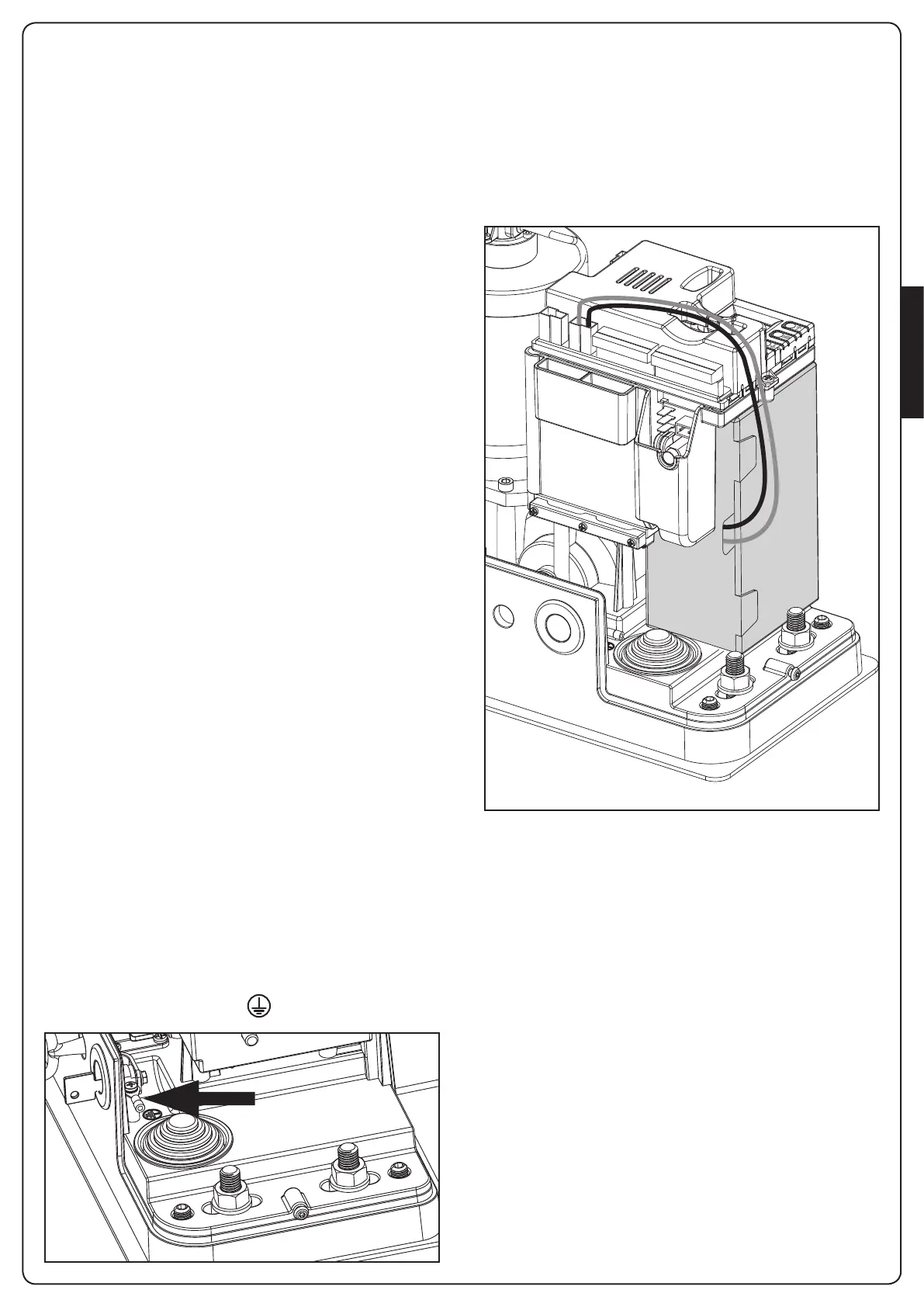

Le kit batterie doit être situé dans un logement spécial comme
illustré.
Relier le connecteur du bloc batterie aux bornes BATTERY de
l’armoire de commande.
