HMW110/112 の取り付け
• カバーネジ用の中型プラスドライバー（Pozidriv）。
• ネジ端子用の小型マイナスドライバー。
• 2 本の取り付けネジ：Ø ≤ 3.5 mm、ヘッド Ø ≤ 8 mm。
• 壁面の材質やネジの種類によっては、ネジ用の取り付け穴をあけるためのド
リルと適切なドリルビットが必要となる場合があります。
• 配線を切断したり被覆を剥いだりするための工具。
• ケーブルグランドを締め付けるための 19 mm のオープンエンドレンチ。
88 mm
≥ 10 mm
≤ 8 mm
≤ 3.5 mm
Ø 4 ... 8 mm

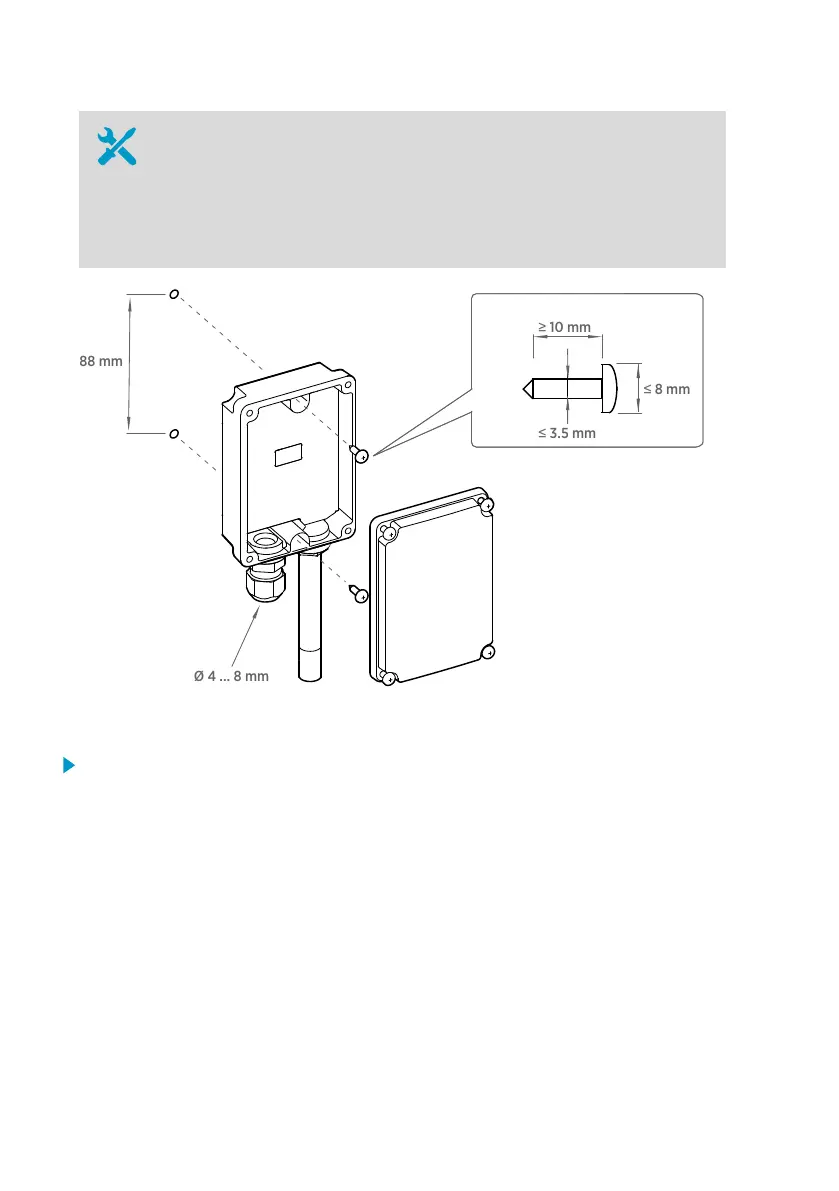

図 30 HMW110/112 の取り付け
1. 変換器カバーを開き、2 本のネジ（付属していません）を使用して変換器を壁に取り付
けます。プローブとケーブルグランドは 下向きに取り付ける必要があります。
2. 変換器カバーを開き、ケーブルグランドからケーブルを 通します。 以下の配線手順に
従って、配線をネジ端子に接続します。
3. ケーブルグランドを締め付け、変換器カバーを閉じます。
4. プローブから黄色の輸送保護キャップを取り外します。
