VALBERG FBI 16S43 A XAD929C User Manual

66 67FR FR

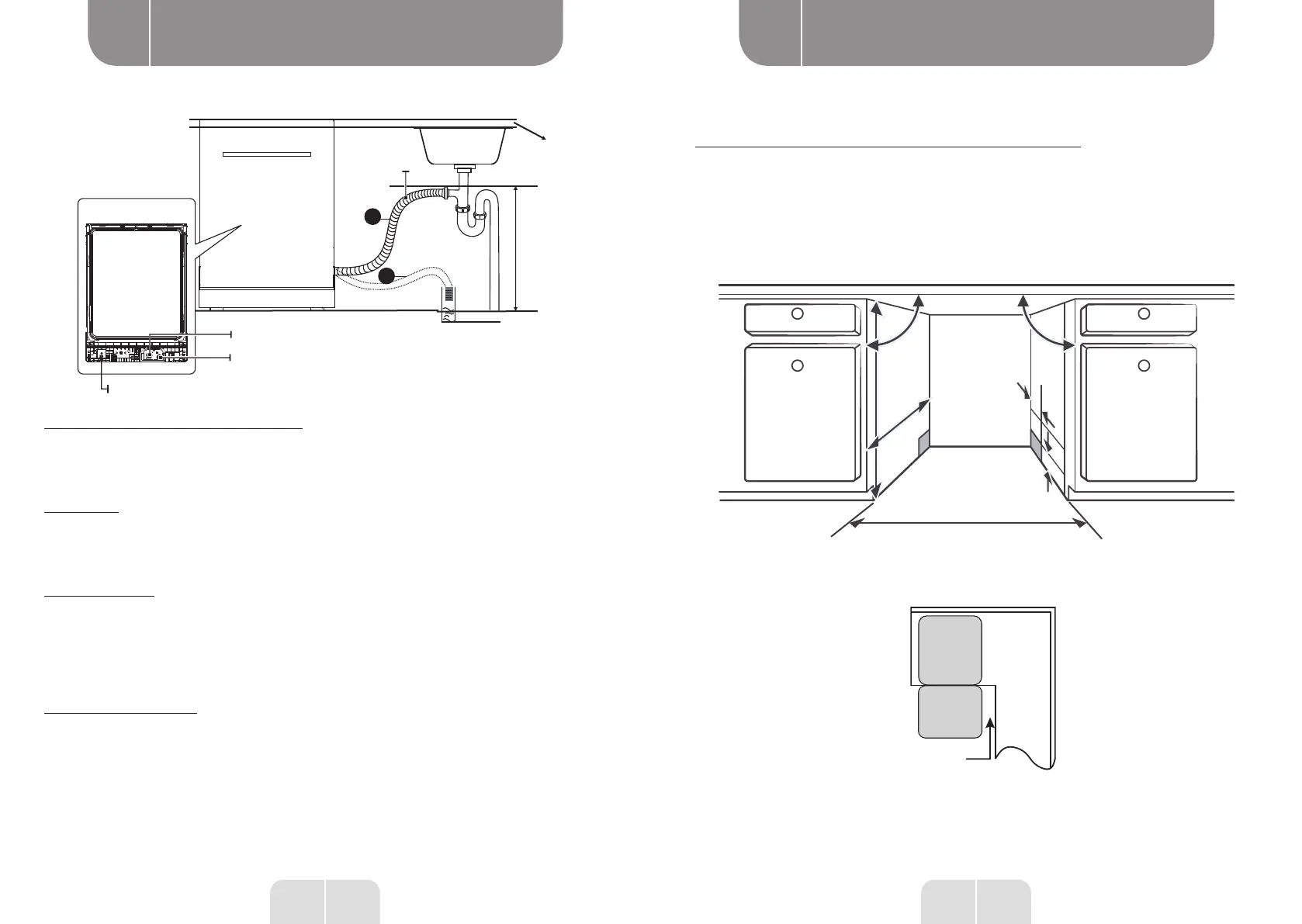

Utilisation de l’appareil Utilisation de l’appareil
B B
A
B
Arrivée d'eau
Cordon d'alimentation
Arrière du lave-vaisselle
Tuyau d'évacuation
Tuyau de vidange
40mm
300-1000 mm
Tuyau
d'évacuation
Plan de
travail
Évacuation de l'excédent d'eau des tuyaux
Si le raccord au tuyau d'évacuation est positionné à plus de 1000mm de haut, de l'eau
peut rester dans le tuyau. Il sera nécessaire de vider l'eau du tuyau dans un bol ou un autre
récipient adapté, situé à l'extérieur et plus bas que l'évier.
Sortie d’eau
• Raccordez le tuyau de vidange. Veillez à bien le fixer pour éviter les fuites d'eau.
• Assurez-vous que le tuyau de vidange n'est pas tordu ou écrasé.
Rallonge de tuyau
• Si vous avez besoin d'une rallonge de tuyau de vidange, assurez-vous d'utiliser un tuyau
de vidange similaire.
• Elle ne doit pas mesurer plus de 4mètres, sinon les performances de nettoyage de votre
lave-vaisselle pourraient s'en trouver réduites.
Raccordement du siphon
Le raccord des eaux usées doit se trouver à une hauteur inférieure à 1000mm du bas de
l'appareil.
Positionnement de l'appareil
• Placez le lave-vaisselle à l'endroit souhaité. L'arrière de l'appareil doit reposer contre le
mur situé derrière lui, et les côtés contre les meubles ou murs adjacents.
• Ce lave-vaisselle est muni de tuyaux de vidange et d'alimentation en eau qui peuvent être
positionnés sur le côté gauche ou droit pour faciliter l'installation.
Installation dans une cuisine intégrée (pour le modèle encastrable)
Étape1. Choix du meilleur emplacement pour le lave-vaisselle
Le lave-vaisselle doit être installé à proximité de la prise de courant, de l'arrivée d'eau et du
tuyau de vidange existants.
Illustration des dimensions du meuble et de la position d'installation du lave-vaisselle.
1. Moins de 5mm entre le haut du lave-vaisselle et le meuble, ainsi que la porte extérieure
alignée sur le meuble.
90°
90°
820-870
mm
580mm
Raccordement des
tuyaux de vidange,
de l'alimentation
électrique et en eau
80
100
Espace entre le bas du
meuble et le sol
600mm
2. Si vous installez le lave-vaisselle dans l'angle d'un meuble, vous devez prévoir un espace
suffisant pour l'ouverture de la porte.
Lave-
vaisselle
Porte du
lave-
vaisselle
Meuble
Espace minimum
de 50 mm
