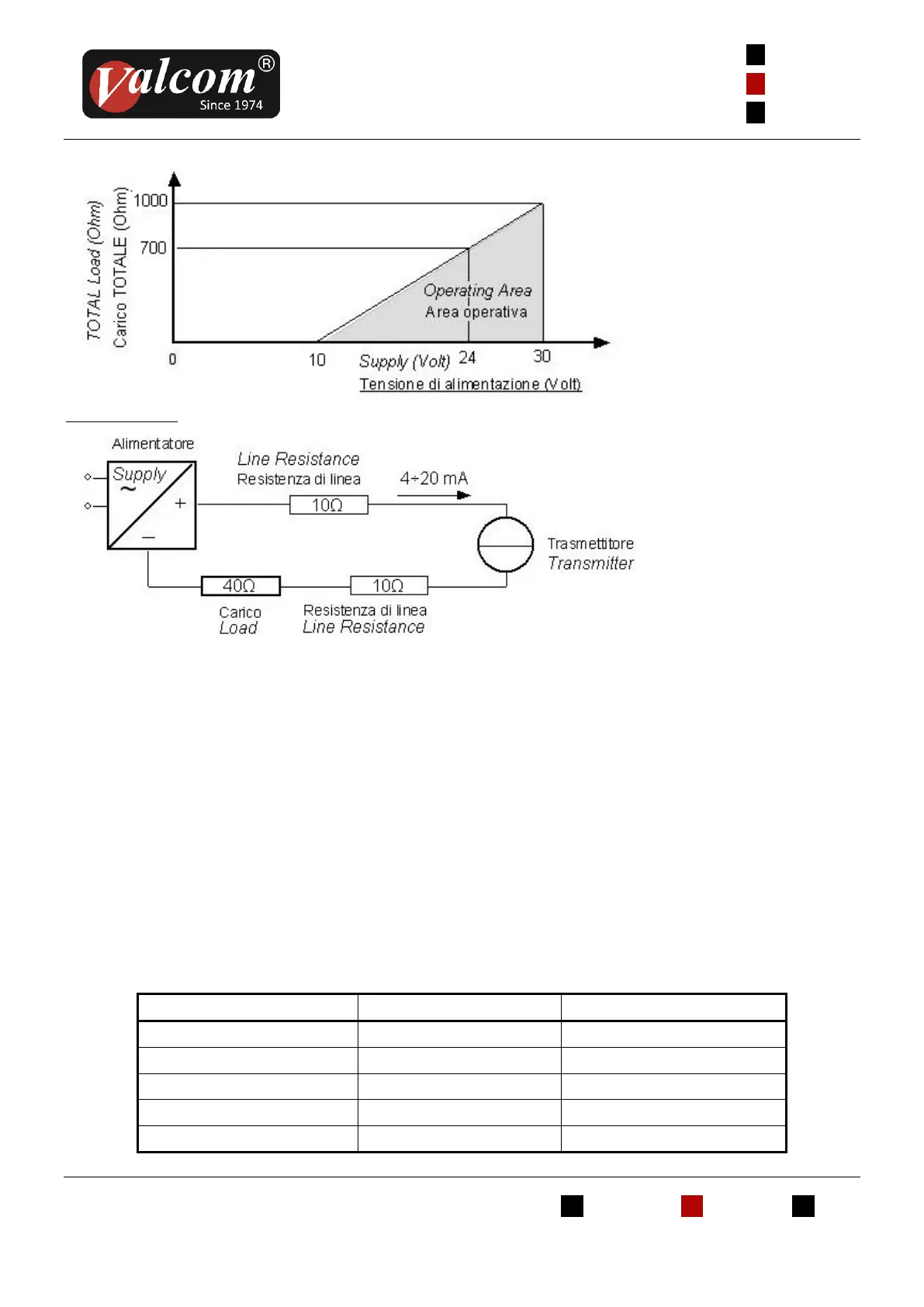

Esempio calcolo
Nel nostro esempio consideriamo un cavo di tipo
AWG24 di lunghezza 100 metri, che presenta un
valore di linea di circa 10 Ohm. Quindi il carico
totale visto dall’alimentatore è di 60 Ohm, che è la
somma della resistenza di linea più quella di carico.
La tensione minima che l’alimentatore deve fornire
è data dalla seguente formula:
Vcc (min) = 0,02 x R (carico totale in Ohm) + 10Vcc
quindi avremo
Vcc(min) = 0,02 x 60 Ohm + 10 Vcc = 11,2 Vcc
Nella tabella seguente sono riportati i valori tipici
della resistenza di linea del cavo per unità di
lunghezza.
Example calculation
In our example we consider an AWG24 cable of 100
meters in length, which has a line value of about 10
Ohm.
Then the total load by supply is 60 Ohm, which is
the sum of the line resistance plus the load
resistance.
The minimum voltage that the supply must give is
calculated by following formula:
Vdc (min) = 0,02 x R (total load in Ohm) + 10V dc
so we have
Vdc(min) = 0,02 x 60 Ohm + 10 Vdc = 11,2 Vdc
The following table lists the typical values of the
line resistance for unit length of the cable.
WG
S [mm2]
R [Ohm/m]
16
1.5
0.013
17
1.0
0.016
18
0.75
0.021
20
0.5
0.032
24
0.25
0.085
Figura/Figure 4
Area operativa
Operating Area
Figura/Figure 3a
Esempio schema collegamento
Wiring scheme example
