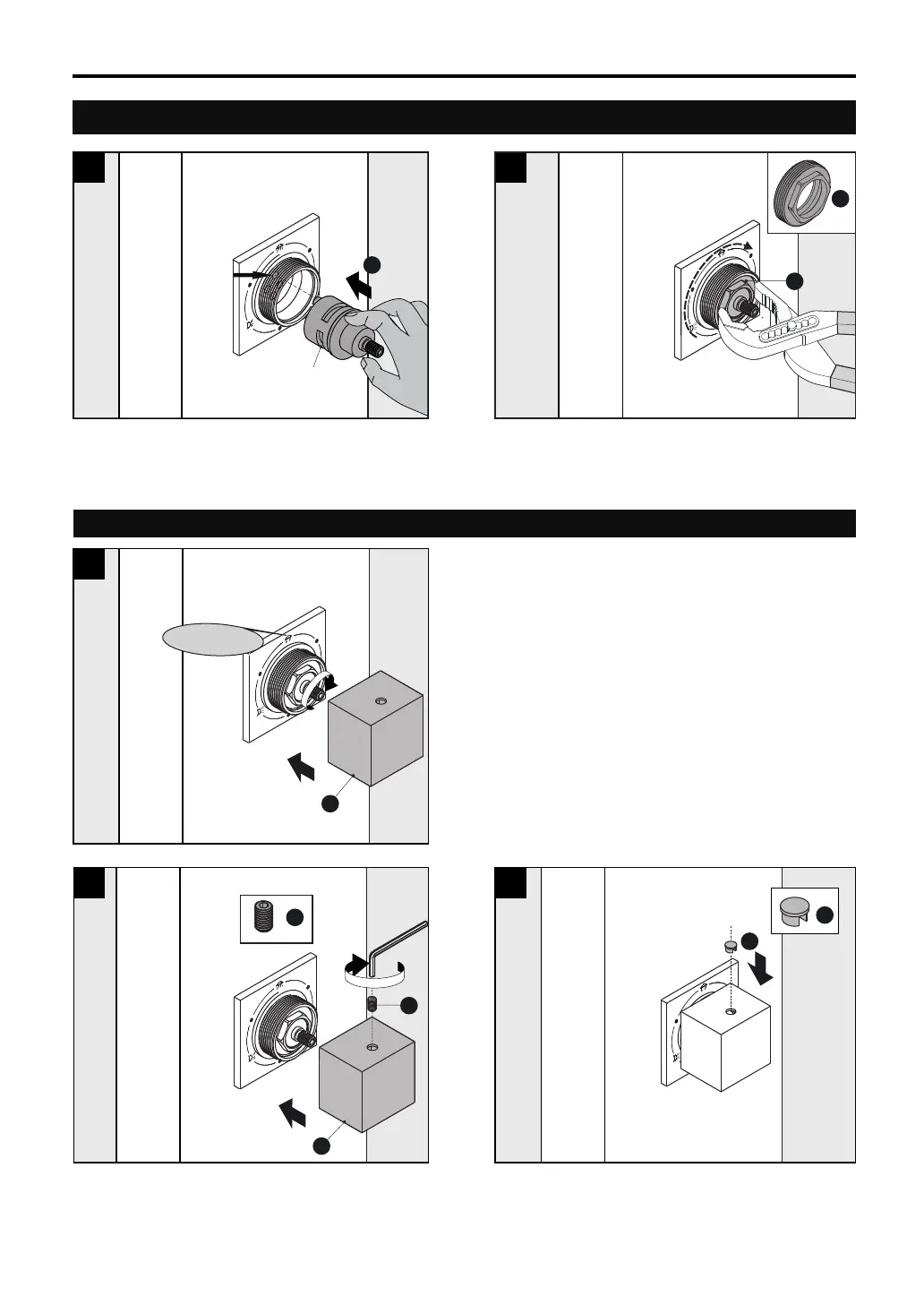

Cómo instalar la válvula desviadora
Ajuste el mando en la posición correcta
• Reinstale el mando (no 2) sobre la barra de la válvula.
• Antes de fijar el mando, abra el agua para saber hacia
donde debe apuntar el mango.
• Reinstale el mango (no 3) para terminar la instalación.
• Una vez haya determinado la posición correcta del
mando, coloque el mando sobre la barra de la válvula
y apriete el tornillo de ajuste (no 1). No apriete
demasiado
1
5
2
4
2
4
Válvula desviadora
• Apriete la tuerca libre (no 4). Tenga cuidado de no
arañar la placa de adorno. No apriete demasiado la
tuerca.
• Coloque el cartucho desviador (no 5) en el recinto de la
válvula. Tenga en cuenta que las dos barras de la parte
inferior del cartucho desviador (no 5) deben estar
alineadas con los dos agujeros de la parte trasera del
recinto.
3
2
5
4
2
1
1
3
3
Modo cabezal
(3/32 pulg.)
