Valore VS 2000 Plus - Page 48

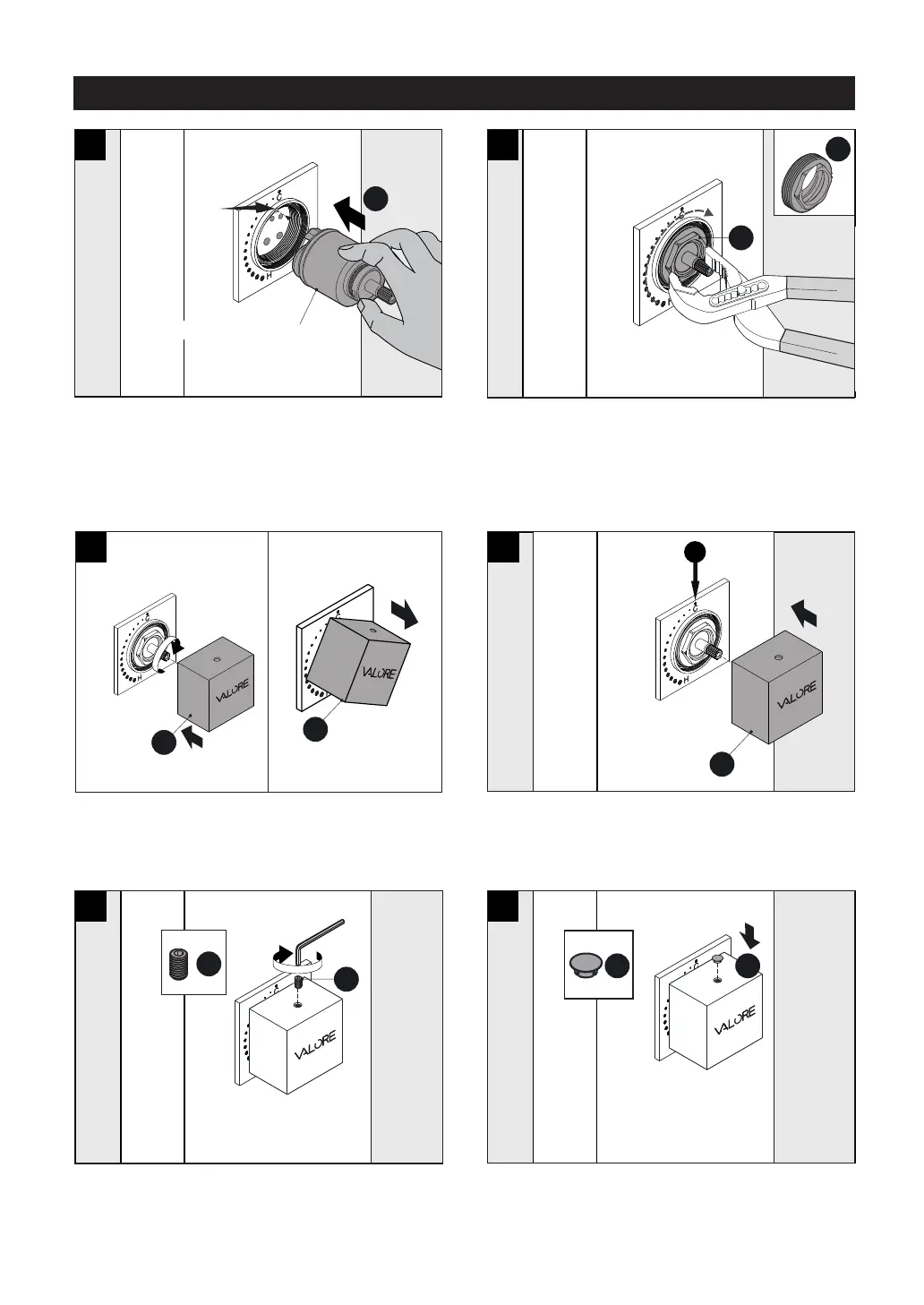

Cómo instalar la válvula de ajuste de presión
• Apriete el mango (no 3) para terminar la instalación.
• Apriete el tornillo de ajuste (no 1) para fijarlo. No apriete
demasiado.
• Utilizando el mando (no 8), gire la válvula en el sentido
contrario a las agujas del reloj hasta cerrarla
completamente.
• Reinstale el mando (no 8) con el mango dirigido hacia la
posición “c”.
- 48 -
1
2
3
8
8
4
C
• Apriete la tuerca libre (no 9). Tenga cuidado de no
arañar la placa de adorno. No apriete demasiado la
tuerca.
• Coloque la válvula de ajuste de presión (no 10) en el
hueco de la válvula. Tenga en cuenta que una de las
barras de la parte inferior de la válvula de ajuste de
presión (no 10) debe estar alineada con el agujero de la
parte trasera del recinto.
5
6
(3/32 pulg.)
Válvula de ajuste de temperatura
8
1
1
3
3
9
9
10
