1
9
2
1
8
1
9
1
10
11
8
3
10
10
4
11

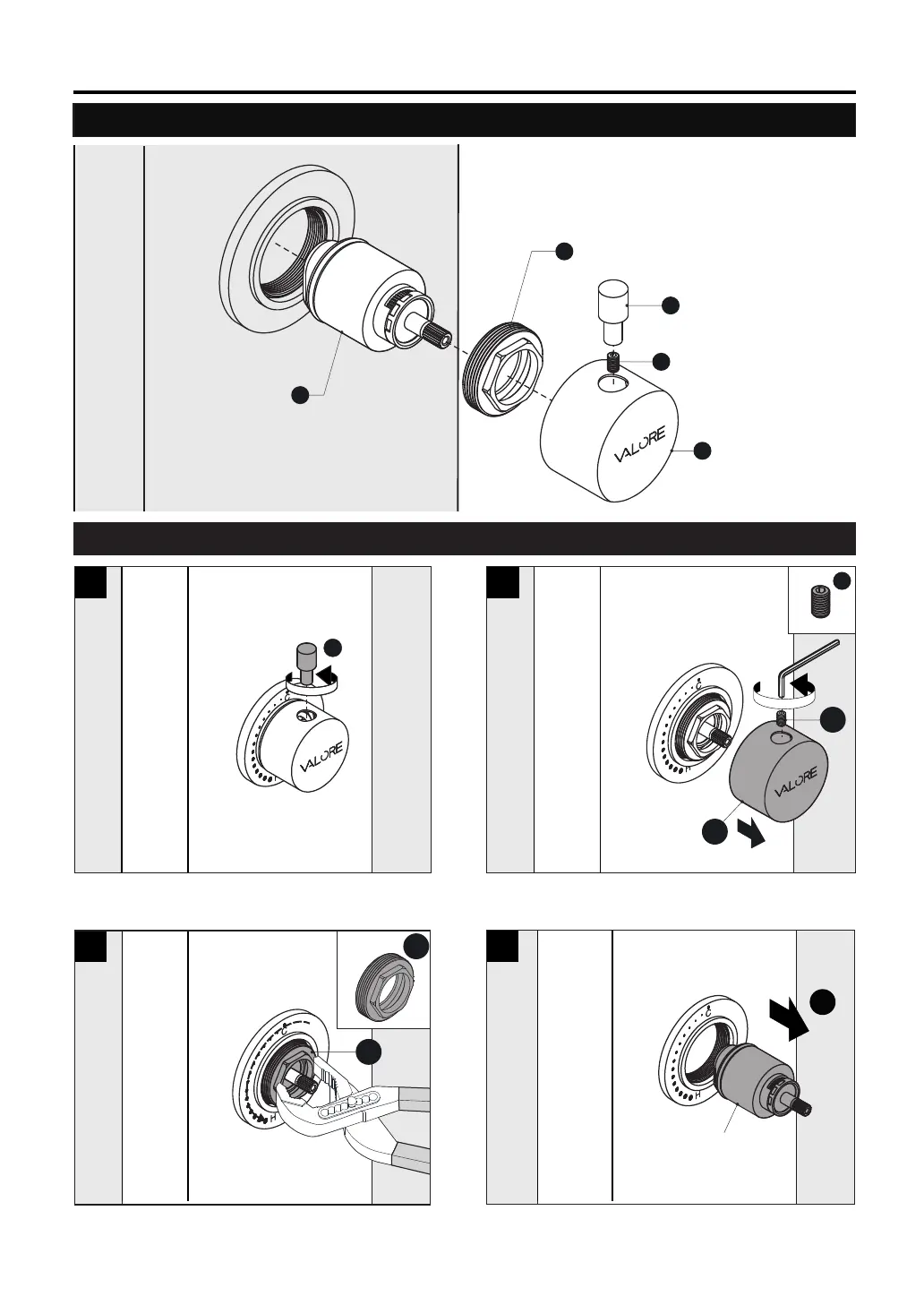

Comment retirer la soupape d’équilibrage de pression
Soupape d’équilibrage de pression
Structure de la soupape d’équilibrage de pression
• Enlevez la poignée pour ouvrir l’orice d’accès à la vis
de réglage.
• Dévissez partiellement la vis de réglage (no 1) de
la tige de la soupape et tirez sur la commande
(no 8) pour l’enlever.
(3/32 po)
• Dévissez partiellement l’écrou libre (no 10) et
enlevez-le.
• Tirez la soupape d’équilibrage de pression (no 11)
pour l’enlever.
- 30 -
Soupape d’équilibrage de pression
