Cómo instalar la válvula de ajuste de presión
6
9

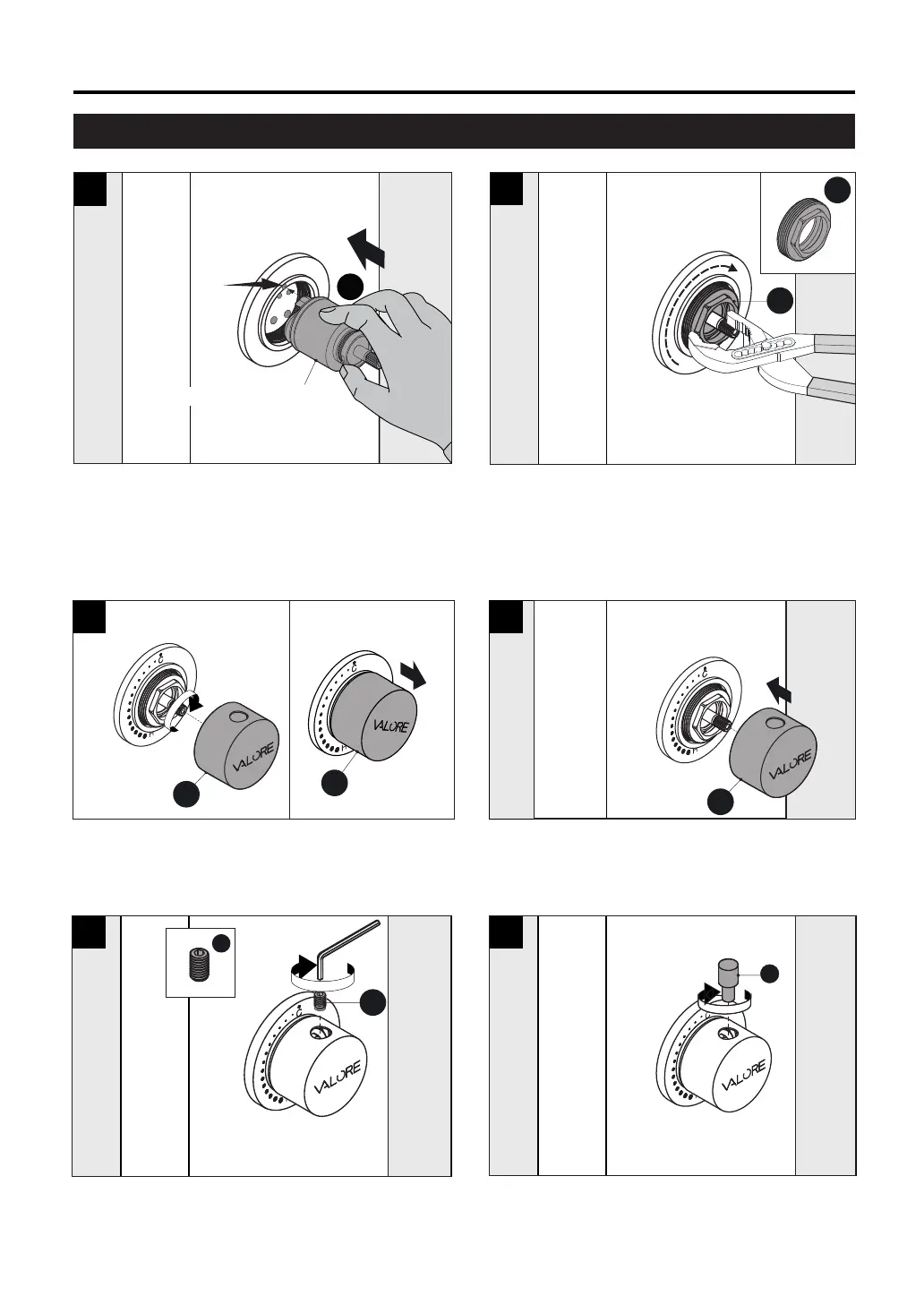

• Apriete el mango (no 9) para terminar la instalación.
• Apriete el tornillo de ajuste (no 1) para fijarlo. No apriete
demasiado.
5
1
1
(3/32 pulg.)
1
11
2
10
10
• Apriete la tuerca libre (no 10). Tenga cuidado de no
arañar la placa de adorno. No apriete demasiado la
tuerca.
• Coloque la válvula de ajuste de presión (no 11) en el hueco
de la válvula. Tenga en cuenta que una de las barras de la
parte inferior de la válvula de ajuste de presión (no 11) debe
estar alineada con el agujero de la parte trasera del recinto.
• Utilizando el mando (no 8), gire la válvula en el sentido
contrario a las agujas del reloj hasta cerrarla
completamente.
3
8
• Reinstale el mando (no 8) con el mango dirigido hacia la
posición “c”.
4
8
8
