VDO TEMPERATURE GAUGE User Manual

...ein Mannesmann-Unternehmen
VDO Kienzle Vertrieb und Service GmbH
04/97 

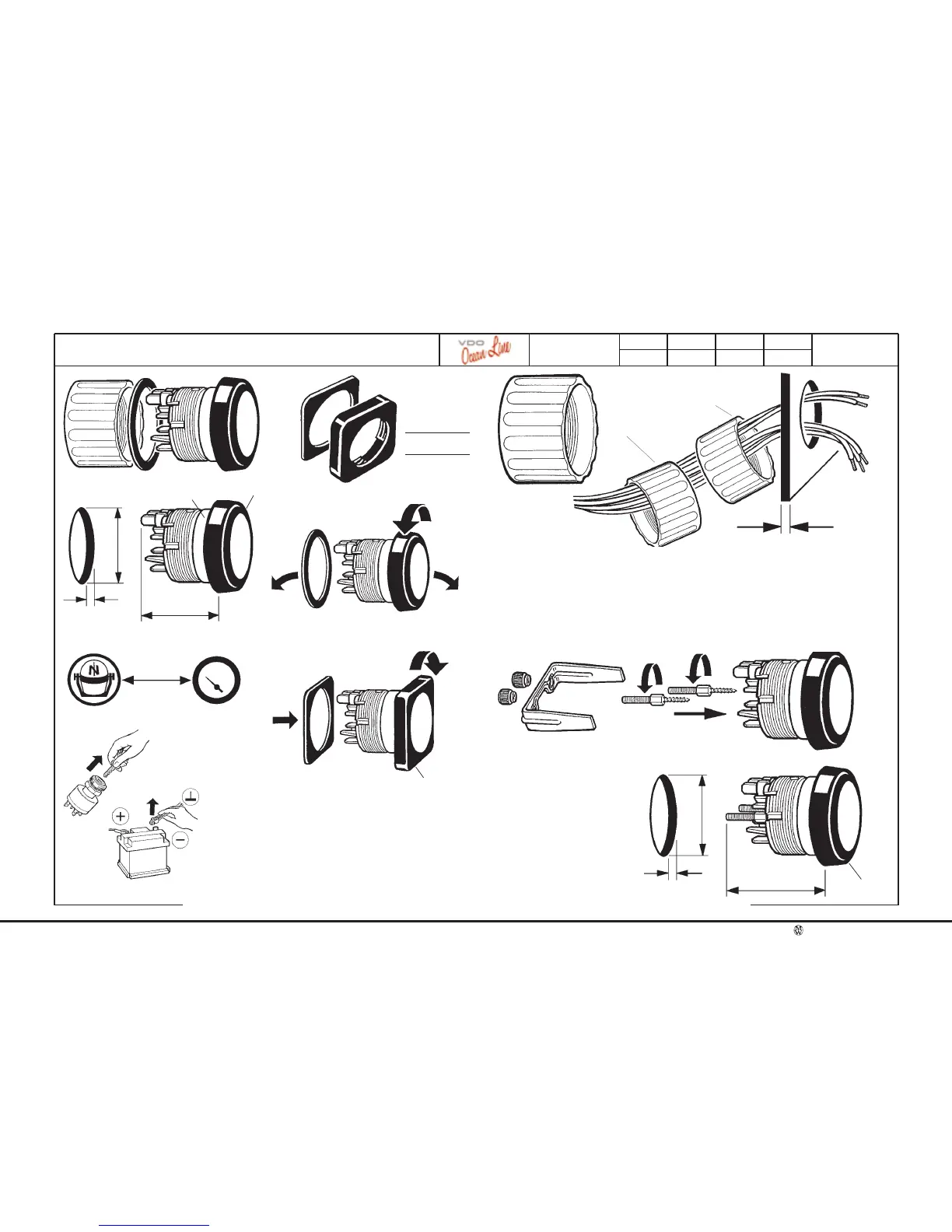

MONTAGEANLEITUNG
INSTALLATION INSTRUCTIONS INSTRUCTIONES
INSTRUCTIONS DE MONTAGE DE MONTAJE
Temperaturanzeiger Thermomètre
Temperature Gauge Termómetro
08 601 094
1-7
3
Technische Änderungen vorbehalten - Technical details subject to change - Sous réserve de modifications techniques - Quedan reservadas las modificaciones técnicas
4 - 20 mA
50 mm / *59 mm
0,5 ... 15 mm
Ø 53mm
0,3m
oder
or
ou
o
A: 0,5... 5 mm
B: 5... 15 mm
*.... 20 mm
A
B
1 Nm
61mm / *79 mm
0,5 ... 12 mm
Ø 53mm
Bestell-Nr.
Order No.
Reférence no.
No. de pedido
n N05 800 222
VDO LOGIC
n N05 800 496
VDO Standard
l N05 801 110
1 Nm
oder
or
ou
o
Montieren Sie den Anzeiger mit Bolzen und Bügel (Bestell-Nr. N05 800 766 / *N05 800 696), wenn starke Schwingungs-
beanspruchung am Einbauort zu erwarten ist (z.B. bei Hochgeschwindigkeitsbooten).
Install the display unit with the studs and the clamp (order no. N05 800 766 / *N05 800 696) if exceptional stresses due
to vibrations are to be expected at the point of installation (e.g. high-speed-boats).
Monter lappareil indicateur au moyen des pivots et de lètrier lorsque (Reférence no. N05 800 766 / *N05 800 696) des
sollicitations exceptionnelles dues à des vibrations sont à craindre à lemplacement de montage (par ex.: vitesse maxi-
male du bateau).
Montar el instrumento de indicación con el perno de anclaje y la horquilla (No. de pedidi N05 800 766 / *N05 800 696),
cuando sean de esperar esfuerzos de vibración fuera de lo normal en el lugar de montaje (p.e. embarcación de alta velo-
cidad).
Ø 63 mm / *Ø56 mm
Ø 52 mm
nn 62,5 mm
Ø 63 mm
*: gilt für Chromfrontring
*: valid for chrome bezel
*: valable pour cerclage chromé
*: válido para bisel cromado
Bestell-Nr. Order No.
Reférence no. No. de pedido
N05 800 766
*N05 800 696
Achtung: Frontrahmenwechsel ist bei Anzeigegeräten mit Chromfrontring nicht möglich.
Caution: The front frame cannot be changed on display units with chrome bezel.
Attention! Il nest pas possible de procèder à un changement de cerclage frontal sur des
appareils indicateurs à couronne frontale.
Atención: En instrumentos de indicación con bisel cromado no es posible el cambio del
marco frontal.

VDO TEMPERATURE GAUGE Specifications

General

Display Type	Analog
Housing Material	Plastic or Metal
Operating Voltage	12V
Temperature Range	-40°C to +120°C
Sender Unit Resistance	10Ω to 180Ω
Bezel Material	Plastic
Diameter	52mm
Power Supply	12V DC
Sensor Type	Thermistor
