%F =
______________________
Ta + Tc
Ta + Tc + Tp + Ti
X 100

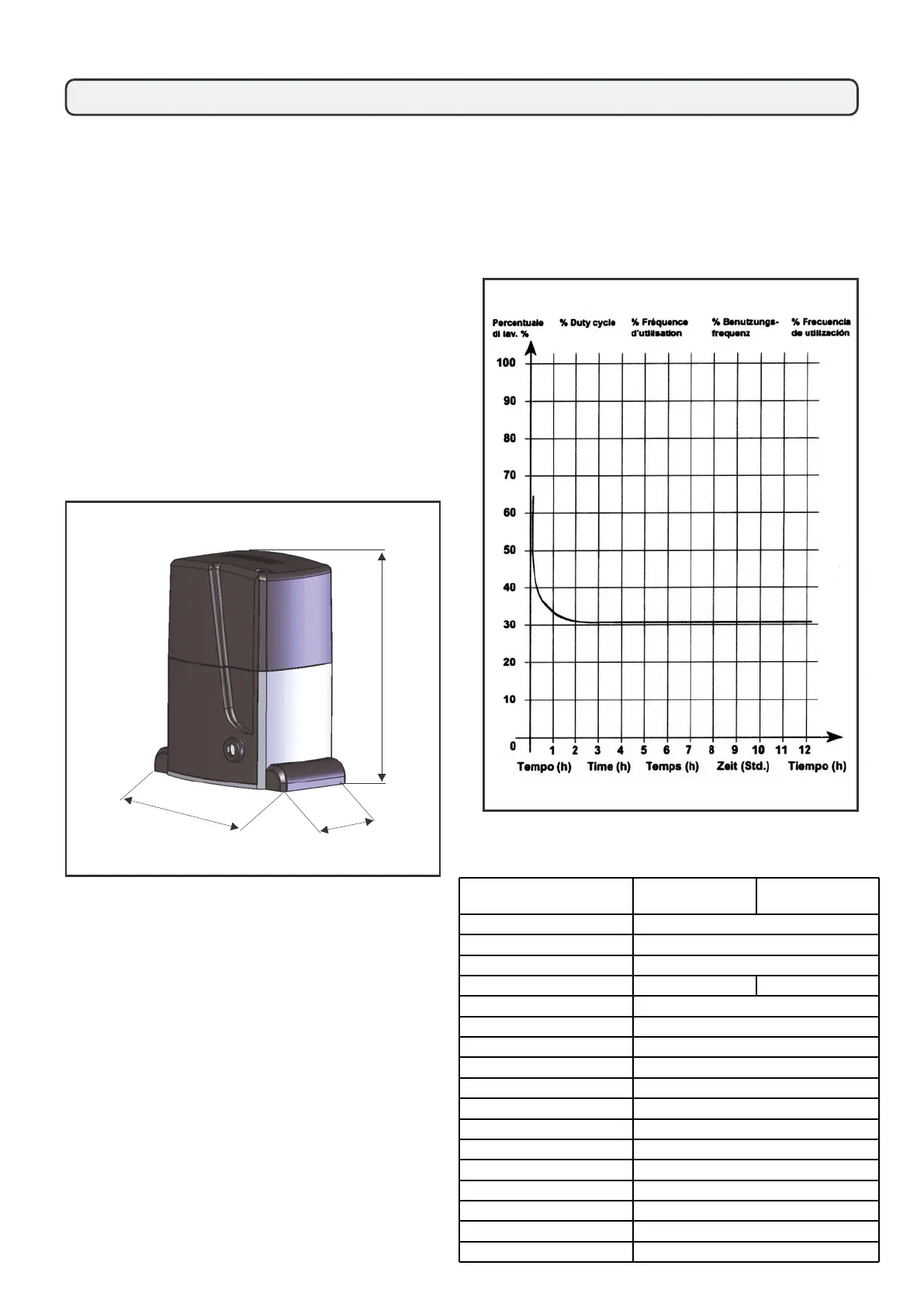

1.1. MEDIDAS AT 2500
1.3. CARACTERÍSTICAS TÉCNICAS DE LOS MOTORREDUCTORES
mm. 290
mm. 210
mm. 335
ESPAÑOL
AUTOMATISMOS AT2500
Las presentes instrucciones son válidas para los siguientes
modelos: AT 2500
Los automatismos AT 2500 para cancelas correderas
son actuadores electromecánicos que transmiten
el movimiento ala hoja mediante un piñón con cremallera,
acoplado ala cancela.
El sistema garantiza el bloqueo mecánico cuando el motor no
está en marcha, lo que permite prescindir de cerraduras. Los
motorreductores están dotados de embragues mecánicos o
electrónicosregulables, que funcionan como medio de
seguridad antia plasta miento y proveen a la detención y al
bloqueo de la cancela. Un cómodo mecanismo de desbloqueo
manual permite moverla cancela en caso de corte de energía
o fallo del sistema
Los automatismos AT han sido proyectados y
construidos para controlar el acceso vehicular.
Evítese todo otro uso.
1. DESCRIPCIÓN Y CARACTERISTICAS TÉCNICAS
1.2. CURVA DE MÁXIMA UTILIZACIÓN
La curva permite calcular el tiempo máximo de trabajo (T) en
función de la frecuencia de uso (F).
Ej.: los motorreductores AT 2500 pueden
funcionar ininterrumpidamente a una frecuencia de uso del 30%.
Para garantizar un funcionamiento correcto es necesario
trabajar en el campo de valores situado debajo de la curva.
Importante - La curva fue realizada a una temperatura de 24°
C. La exposición directa a las radiaciones solares puede
disminuir la frecuencia de uso hasta en un 20%.
Cálculo de la frecuencia de uso
Es el porcentaje del tiempo de trabajo efectivo (apertura
cierre) con respecto a la duración total del ciclo (apertura
cierre + pausas).
La fórmula de cálculo es la siguiente:
donde:
Ta = tiempo de apertura
Tc = tiempo de cierre
Tp = tiempo de pausa
Ti = tiempo de intervalo entre dos ciclos completos
Gráfico de las frecuencias de uso
Alimentación 230V (+6% -10%)
50Hz
380V (+6% -10%)
50Hz
Potencia absorbida (W) 650
Velocidad de rotación (rev/min.) 1400
Corriente absorbita (A) 2,4
Condensador de arranque 25 uf /
Relación de reducción 1:30
Pinón Modulo 4 - Z16
Empuje màx (daN) 170
Protecciòn tèrmica bobinado 130°C
Frequencia de uso Uso intensivo
Cantidad de aceite (Lt) 1
Aceite Total Equivis HZS 68
T emperatura de funcionamiento
-20°C +55°C
Peso motorreductor (Kg) 17
Grado de protecciòn IP 44
Peso max cacela (Kg) 2500
Velocidad de la cancela 9,6 ml/min.
Embrague
Doble disco en aceite
MODELO
Monofásico Trifásico
