AT 2500

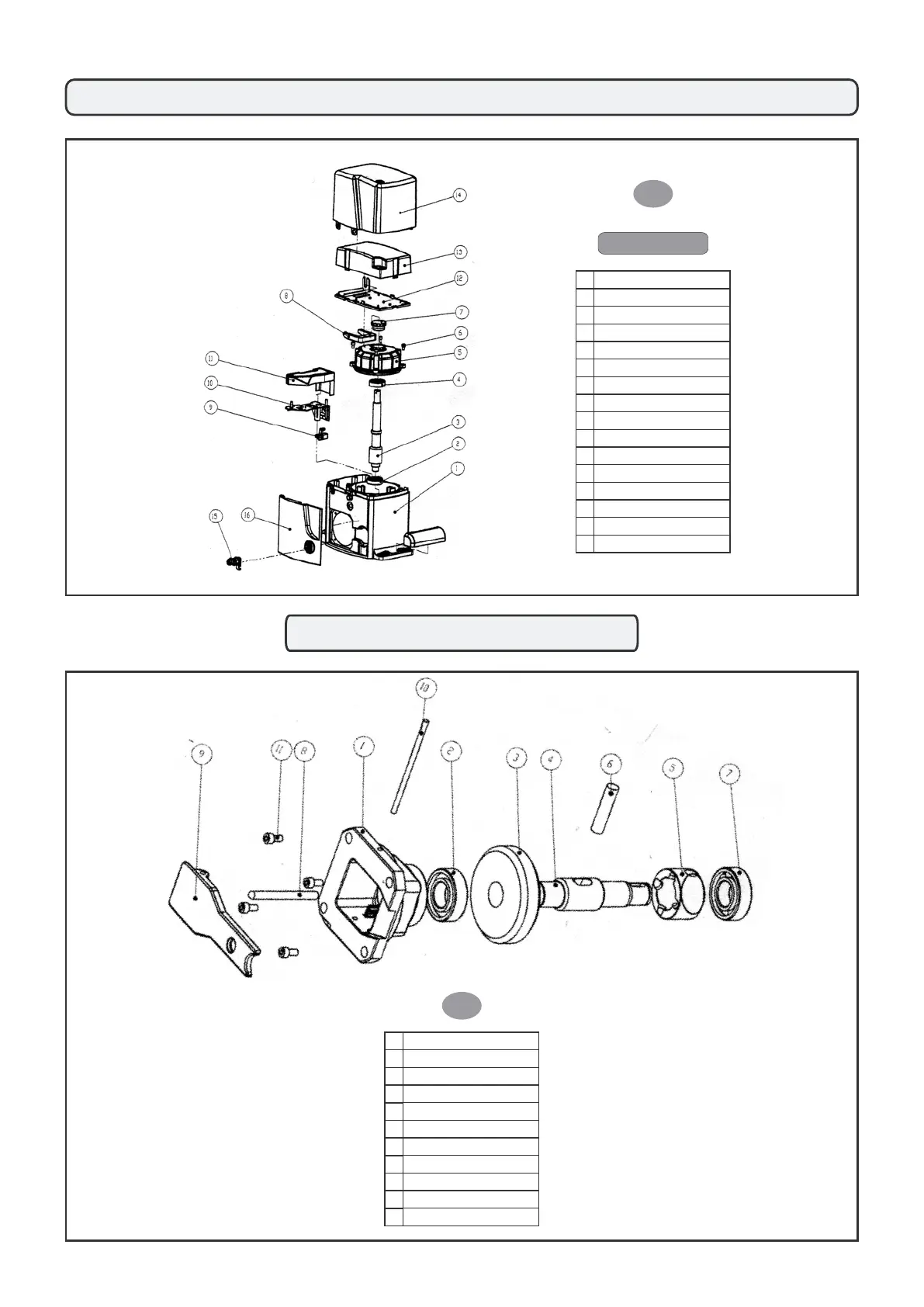

GRUPPO TRASMISSIONE E SBLOCCO
RICAMBI
I
1
Corpo riduttore
2
Cuscinetto 6303
3
Albero motore
4
Cuscinetto 6303
5
Coperchio motore
6
Vite TCEI 6 x 12
7
Tappo registro frizione
8
Cerniera scatola elettronica
9
Supporto molla fine corsa
10
Base scatola fine corsa
11
Coperchio fine corsa
12
Base scatola elettronica
Coperchio rettangolare esterno
Serratura MSC
Sportello
Coperchio scatola elettronica
13
14
15
16
I
1
Calotta quadra
2
Cuscinetto 6205
3
Ruota elicoidale
4
Albero condotto
5
Giunto di sblocco
6
Spina 12 X 47
7
Cuscinetto 6205
8
Perno di sblocco 8 x 80,5
9
Leva di sblocco
10
Spina leva sblocco 5 X 106
11
Vite TCEI 6 X 12
