7.4. Benutzeroberfl äche
7.4.1. Tastenfeld
1) AN/AUS
Schaltet das Gerät ein (LED an) und aus (LED aus).
2 ) CAL
Kalibriert das Winkelstück, um nach jedem Aus-
wechseln oder Schmieren des Winkelstücks seine
Drehmomentgenauigkeit zu gewährleisten.
3) ASR – Im Rotationsmodus
Grüne LED: Auto-Stopp-Drehrichtungsumkehr im
Rotationsmodus, wenn voreingestelltes Dreh-
moment erreicht ist.
Rote LED: Drehrichtungsumkehr ohne Drehmo-
mentbegrenzung im Rotationsmodus, gesteuert
durch den Fußschalter.
LED aus: Im Rotationsmodus stoppt der Mikromo-
tor, wenn voreingestelltes Drehmoment erreicht ist.
ASR ist im reziproken Modus deaktiviert (LED aus).
4) BATTERIE
Zeigt Batteriestatus; zeigt an, wenn die Batterie
aufgeladen werden muss (Details s. Kapitel 7.3.3).
5) ✓ BESTÄTIGEN
Bestätigt Veränderungen der Drehmoment- und
Drehzahleinstellungen in jedem System, in dem
Modifi kationen möglich sind. Stellt bei gemein-
samer Verwendung mit der Taste AN/AUS auch
die Standardparameter wieder her. Die Taste
BESTÄTIGEN ✓ kann auch zum Starten des
Mikromotors ohne den Einsatz des Fußschalters
verwendet werden.
6+8) I◄/►I
Scrollt rechts/links in der unteren Zeile des
Displays durch die Felder Feilensystem, Feile,
Drehmoment und Drehzahl. Das aktive Feld wird
durch einen Pfeil angezeigt (nur im Rotations-
modus möglich).
7+9) + / -
Mit den Tasten + und - können Sie durch die
Feilensysteme und Feilen scrollen und die Dreh-
moment- und Drehzahlwerte in allen rotierenden
Feilensystemen individuell ändern.
7.4.2. Display
Beim ersten Einschalten leuchten alle LEDs auf
und ein Begrüßungsbildschirm wird angezeigt. Bei
nachfolgenden Verwendungen zeigt das Display
die erste Feile in denjenigem System an, das vor
dem Ausschalten des Geräts verwendet wurde,
oder die zuletzt verwendete Feile vor dem Wechsel
in den Standby-Modus.
Obere Zeile:
Zeigt den ausgewählten Modus an – entweder
Rotation oder Reziprok durch die Angabe ROTARY
oder RECIPROCATION.
Untere Zeile:
1. Im Rotationsmodus zeigen 4 Spalten System,
Feilengröße, voreingestellte Drehmoment- und
Drehzahlwerte an.
2. Im reziproken Modus zeigt das Display das
jeweils verwendete reziproke System an.
sys
Zeigt das ausgewählte Feilensystem (z. B.
RECIPROC für RECIPROC
®
, FM für FlexMaster
®
,
DR’S für DR’S CHOICE etc.)
file
Zeigt die ausgewählte Feile. ALL zeigt an, dass
alle Feilen des Systems mit den gleichen Ein-
stellungen verwendet werden.
gcm
Zeigt den voreingestellten Drehmoment-Grenz-
wert (im reziproken Modus deaktiviert). Das Dreh-
moment wird in g/cm (gramm-Kraft pro Zentimeter
angezeigt: 1 gcm = 0,0981 Nmm).
rpm
Zeigt die Drehgeschwindigkeit des Instruments in
rpm (revolutions = Umdrehungen pro Minute) an
(im reziproken Modus deaktiviert).
sys fi le gcm rpm
1 6 7 35 9 8 42

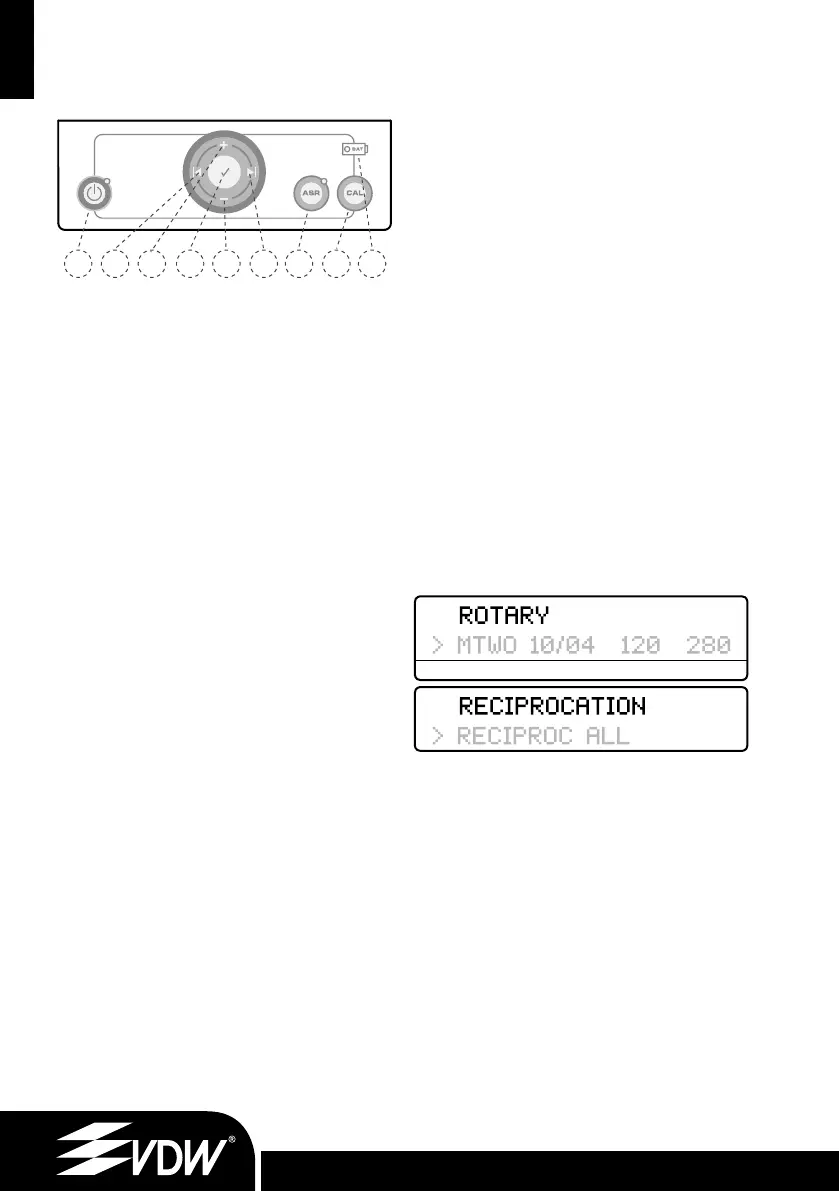

Abb. 4 Tastenfeld
