7.4. Panel sterujący
7.4.1. Klawiatura
1) WŁ/WYŁ
Włączanie (LED wł.) i wyłączanie (LED wył.)
urządzenia.
2) CAL
Kalibracja kątnicy, aby po każdej wymianie lub
smarowaniu kątnicy zagwarantować dokładność
danego momentu obrotowego.
3) ASR – w trybie rotacyjnym
Zielona dioda LED: Autostop zmiana kierunku
obrotów w trybie rotacyjnym po osiągnięciu
ustawionego wstępnie momentu obrotowego.
Czerwona dioda LED: zmiana kierunku obrotów
bez ograniczenia momentu obrotowego w trybie
rotacyjnym, sterowane za pomocą pedału.
Dioda LED wył.: W trybie rotacyjnym mikrosilnik
zatrzymuje się po osiągnięciu ustawionego
wstępnie momentu obrotowego. W trybie rewer-
syjnym funkcja ASR jest nieaktywna (LED wył.).
4) AKUMULATOR
Wskazanie stanu akumulatora; wskazywanie,
kiedy konieczne jest naładowanie akumulatora
(szczegóły p. rozdział 7.3.3.).
5) ✓ POTWIERDZENIE
Potwierdzenie zmiany ustawienia momentu
obrotowego i prędkości obrotowej w każdym
systemie, w którym możliwe są modyfi kacje.
Naciśnięcie łącznie z przyciskiem WŁ/WYŁ
powoduje również przywrócenie parametrów
standardowych. Przycisk POTWIERDZENIE ✓
może być używany także do uruchamiania
mikrosilnika bez zastosowania pedału.
6+8) I◄/►I
Przewijanie w prawo/w lewo w dolnym wierszu
wyświetlacza przez pola Systemy pilników,
Pilniki, Moment obrotowy i Prędkość obrotowa.
Aktywne pole jest wskazywane przez strzałkę
(możliwe tylko w trybie rotacyjnym)
7+9) + / –
Za pomocą przycisków + i – można przewijać
przez systemy pilników i pilniki oraz indywidualnie
zmieniać wartości momentu obrotowego i pręd-
kości obrotowej we wszystkich systemach pilni-
ków rotacyjnych.
7.4.2. Wyświetlacz
Przy pierwszym włączeniu wszystkie diody LED
zaświecają się i wyświetlany jest ekran powitalny.
Przy kolejnych zastosowaniach wyświetlacz
wskazuje pierwszy pilnik w systemie, który był
używany przed wyłączeniem urządzenia, bądź
też ostatnio używany pilnik przed przejściem
urządzenia w tryb oczekiwania.
Wiersz górny:
Wskazuje wybrany tryb – rotacyjny lub rewersyjny,
za pomocą hasła ROTARY lub RECIPROCATION.
Wiersz dolny:
1. W trybie rotacyjnym w 4 kolumnach wyświetlany
jest system, wielkość pilnika,ustawione wstępnie
wartości momentu obrotowego i prędkości
obrotowej.
2. W trybie rewersyjnym wyświetlacz wskazuje
aktualnie stosowany system rewersyjny.
sys: Pokazuje wybrany system pilników (np.
RECIPROC dla RECIPROC
®
, FM dla FlexMaster
®
,
DR’S dla DR’S CHOICE itd.)
file: Pokazuje wybrany pilnik. ALL wskazuje,
że wszystkie pliki systemu są stosowane przy
jednakowych ustawieniach.
gcm: Pokazuje ustawioną wstępnie wartość
graniczną momentu obrotowego (w trybie
rewersyjnym nieaktywny). Moment obrotowy jest
wyświetlany w g/cm (gram-siła na centymetr:
1 gcm = 0,0981 Nmm).
rpm: Wskazuje prędkość obrotową instrumentu
w obr/min (revolutions = obroty na minutę)
(w trybie rewersyjnym nieaktywny).
sys fi le gcm rpm
1 6 7 35 9 8 42

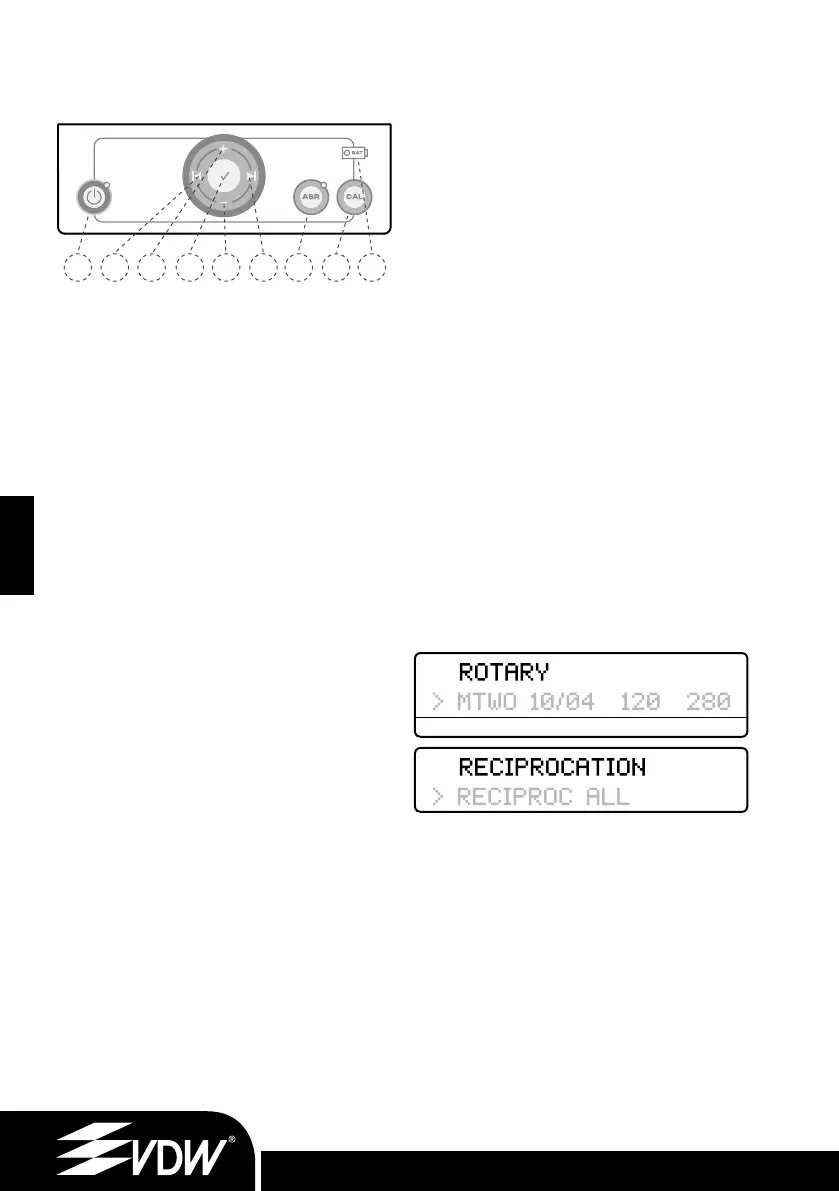

Rys. 4 Klawiatura
