7.3. Instalación
7.3.1. Fuente de alimentación
1. Seleccione el adaptador de enchufe que se
ajuste a la toma de corriente correspondiente a la
alimentación eléctrica.
Coloque el adaptador requerido con los dos
contactos en la fuente de alimentación y empújelo
hacia el botón de bloqueo hasta que encaje en
la posición. Para cambiar el adaptador, se debe
presionar el botón de bloqueo (Fig. 1).
INDICACIÓN
Los conectores están codificados Por lo tanto,
asegúrese de que los conectores estén
correctamente orientados al enchufarlos.
El VDW.SILVER
®
cuenta con un puerto USB que
sólo debe ser utilizado por un centro autorizado
de servicio técnico para fines de mantenimiento
o actualizaciones de software. Cuando se realiza
la entrega, dicho puerto USB está cubierto por una
etiqueta que indica "ONLY FOR SERVICE DO NOT
REMOVE".
2. Cargue la batería antes del primer uso (véase el
capítulo 7.3.3.):
a. Conecte el cargador de la batería a la red.

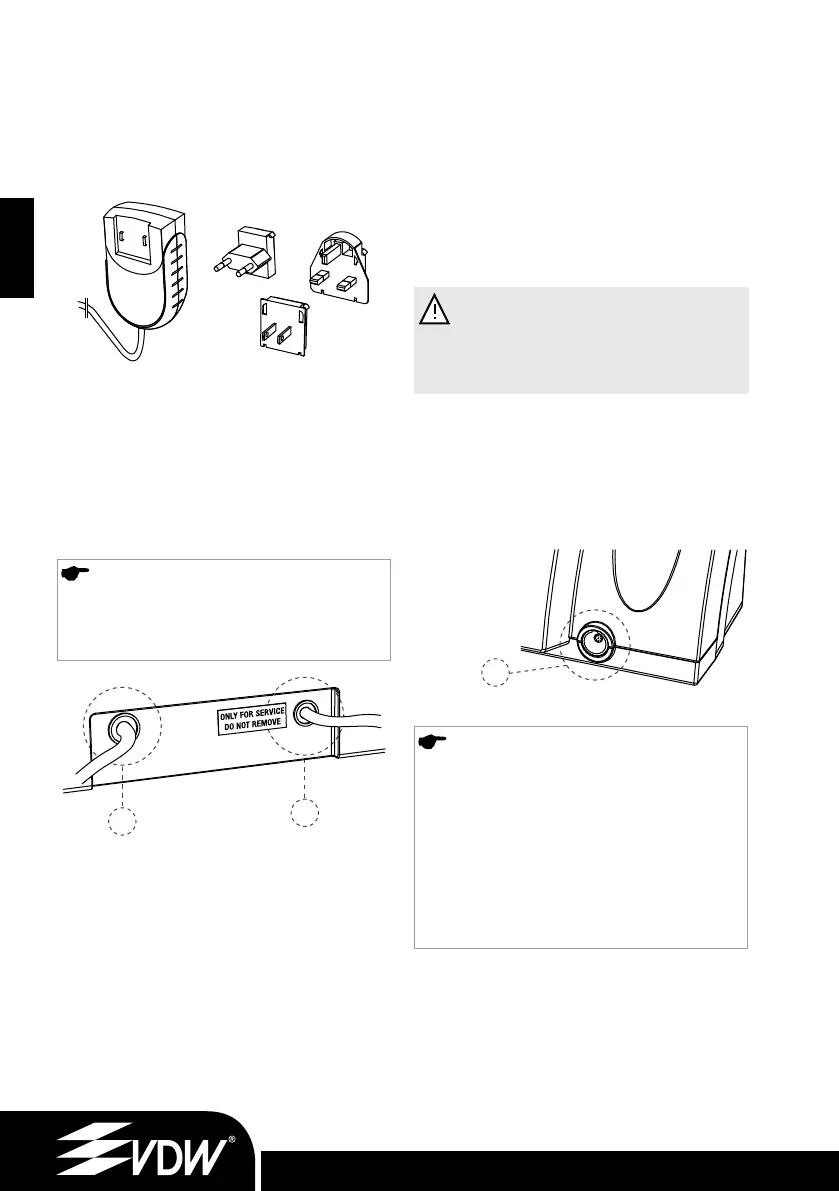

Fig. 1 Adaptadores de enchufe para la red eléctrica
Fig. 2 Cara posterior de la unidad central
b. Inserte la clavij a del cargador de la batería en
la conexión (A, véase Fig. 2) situada en la cara
posterior del aparato (en el capítulo 7.3.3. se
proporcionan más detalles).
c. Cargue por completo la batería antes del primer
uso.
d. Enchufe el cable del pedal en la conexión
situada en la cara posterior del aparato (C, véase
Fig. 2).
ADVERTENCIA
Para extraer los cables, sostenga siempre
la parte central del conector y realice la
desconexión. No tire del cable.
7.3.2. Micromotor
3. Inserte el conector del micromotor en la
conexión de 9 pines de metal (B, véase Fig. 3)
situada en la cara delantera del aparato.
INDICACIÓN
El conector B se ajusta primero presionan-
do hacia dentro y luego extrayendo hacia
fuera. Alinee en posición recta el punto rojo
situado en la parte superior del conector
macho para que se ajuste a la guía del co-
nector hembra. No enrosque en el conec-
tor. Para desconectar, extraiga utilizando el
extremo metálico del cable. Evite realizar
giros en cualquier dirección.
4. Una el contra-ángulo VDW Endo 6:1 con el
micromotor (véanse las instrucciones específicas
de funcionamiento del contra-ángulo).
5. Desinfecte el panel del teclado y el micro-
motor antes del primer uso y antes de cada uso
con un nuevo paciente (para más detalles, véase
el capítulo 7.8.).
Fig. 3 Conexión de metal
A
C
B
