7.3. Colocação em operação
7.3.1. Alimentação elétrica
1. Escolha o adaptador de conexão adequado
para a tomada elétrica disponível.
Encaixe o adaptador desejado nos contatos do
carregador da bateria e pressione na direção da
presilha até ficar engatado. Para mudar de adap-
tador pressione a presilha – veja a Fig. 1.
NOTA
Os adaptadores estão codificados. Assim,
ao encaixá-los preste atenção à orientação
correta.
O VDW.SILVER
®
possui uma tomada USB para fins
de manutenção ou atualização de software, para
uso exclusivo por um centro de assistência téc-
nica autorizado. O aparelho é fornecido com a
tomada USB coberta com uma etiqueta contendo
o texto “ONLY FOR SERVICE DO NOT REMOVE”
(“Só para a assistência técnica – não remova”).

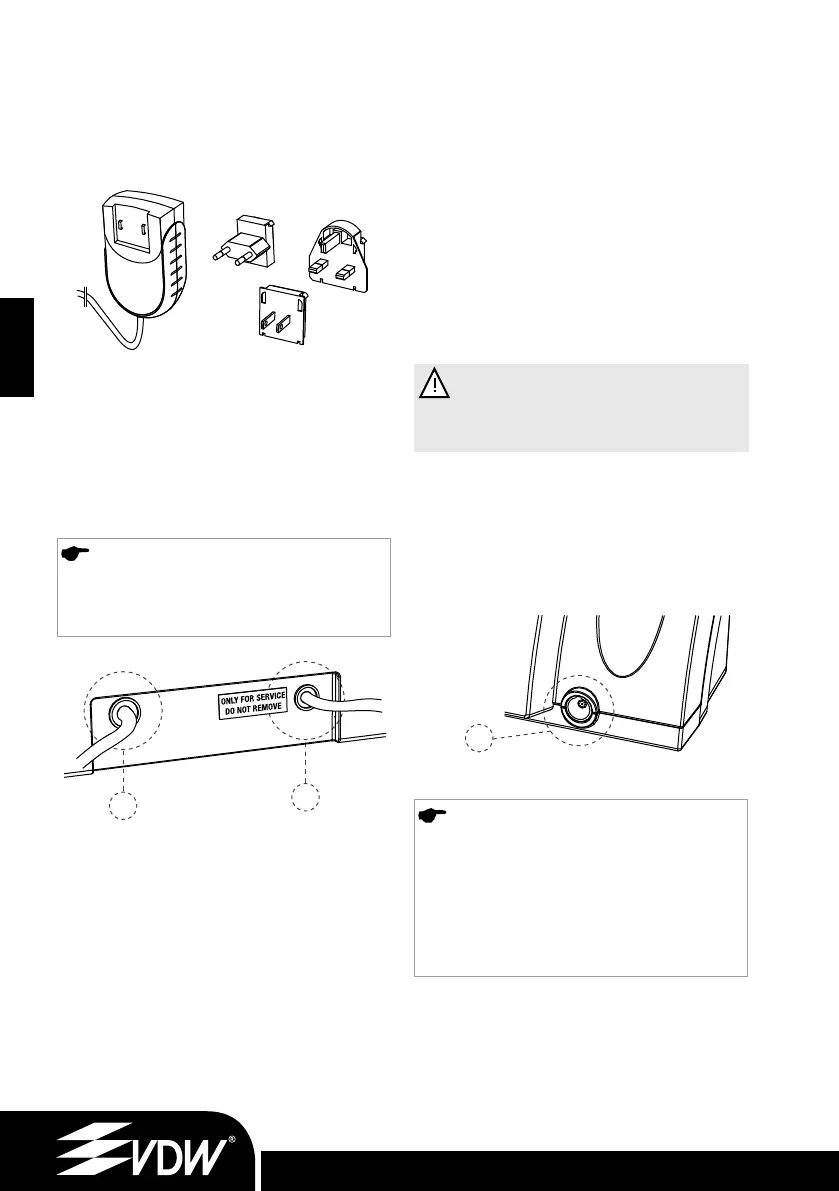

Fig. 1 – Adaptadores para tomadas
Fig. 2 – Lado traseiro do aparelho
2. Carregue a bateria antes do primeiro uso
(veja o cap. 7.3.3.).
a. Ligue o carregador da bateria à tomada de
alimentação elétrica.
b. Introduza o conector do carregador da bateria
na tomada correta na parte traseira do aparelho
(A - vide Fig. 2). Para mais detalhes consulte o
cap. 7.3.3.
c. Antes do primeiro uso carregue completamente
a bateria.
d. Introduza o conector do pedal na tomada
correta na parte traseira do aparelho (C - vide Fig. 2).
AVISO
Para desconetar, puxe sempre pelo centro
do conetor. Nunca puxe pelo cabo.
7.3.2. Micromotor
3. Introduza o conetor do cabo do micromotor na
tomada metálica de 9 pinos na parte frontal do
aparelho (B - vide Fig. 3).
NOTA
A conexão B é do tipo normal de encaixar.
Oriente para cima o ponto vermelho no
conector, de modo a ficar alinhado com o
encaixe na tomada. O conector não é para
ser enroscado na tomada. Para desligar
puxe pelo conector na ponta do cabo. Não
tente rodar o conector.
4. Fixe o contra-ângulo VDW Endo 6:1 no micro-
motor (consulte o manual de instruções separado
para o contra-ângulo).
5. Antes da primeira utilização e antes de uma nova
utilização com outro paciente, desinfete o painel
de teclas (para mais detalhes consulte o cap. 7.8.).
Fig. 3 – Tomada metálica
B
A
C
