7.4. Elementos operacionais
7.4.1. Painel de teclas
1) LIGAR/DESLIGAR
Tecla para ligar (o LED acende) e desligar (o LED
apaga) o aparelho.
2) CAL
Tecla para calibrar o contra-ângulo, a fim de ajustar
a sua força de torque após cada troca ou lubrifica-
ção do contra-ângulo.
3) ASR no modo rotatório
Tecla para a interrupção automática e inversão
do sentido de rotação:
LED verde: Interrupção automática e inversão do
sentido de rotação no modo rotatório quando se
alcança o valor de torque pré-ajustado.
LED vermelho: Inversão do sentido de rotação no
modo rotatório (sem limitação do torque) coman-
dada pelo pedal.
LED apagado: No modo rotatório o micromotor pára
quando se alcança o valor de torque pré-ajustado.
No modo reciprocante a tecla ASR está desativada
(LED apagado).
4) INDICADOR DE BATERIA
LED para indicar o estado de carga da bateria e
avisar quando é que a bateria deve ser recarregada
(para mais detalhes consulte o cap. 7.3.3.).
5) ✓ CONFIRMAR
Tecla para confirmar as alterações de torque e
rotação em qualquer sistema onde essas altera-
ções possam ser feitas. Presssionando esta tecla
simultaneamente com a tecla “LIGAR/DESLIGAR”
ficam restabelecidos os parâmetros básicos de
fábrica. A tecla CONFIRMAR ✓ também pode ser
usada para ligar o micromotor sem se usar o pedal.
6+8) I◄ / ►I
Teclas para mudar para a esquerda ou para a direita
na linha inferior do mostrador, para os campos
“sys” (sistemas de brocas), “file” (brocas), “gcm”
(torque) e “rpm” (rotação). O campo ativado ficará
indicado por uma pequena flecha (esta função só
vale para o modo rotatório).
7+9) + / –
Teclas para percorrer os sistemas de instrumentos,
ou instrumentos, e modificar individualmente
os valores de torque e rotação em todos os
sistemas rotatórios de instrumentos.
7.4.2. Mostrador
No momento da primeira ligação do aparelho, todos
os LEDs acendem e no mostrador aparece um
texto de abertura inicial. Nos usos posteriores, o
mostrador indicará o primeiro instrumento que foi
usado no sistema antes de se desligar o aparelho,
ou então o instrumento que foi utilizado pela última
vez antes da mudança para o modo stand-by.
Linha superior:
As palavras “ROTARY” ou RECIPROCATION”
indicam o modo que foi escolhido: modo rotatório
ou modo reciprocante.
Linha inferior:
1. No modo rotatório os 4 campos mostram:
sistema, tamanho e conicidade do instrumento,
torque pré-ajustado e rotação pré-ajustada.
2. No modo reciprocante o mostrador indica o
sistema reciprocante que está sendo usado.
sys
Indica o sistema de instrumentos que foi escolhido
(por ex. “RECIPROC” para RECIPROC
®
, “FM” para
FlexMaster
®
, “DR’S” para DR’S CHOICE, etc.)
file
Indica o instrumento que foi escolhido. A palavra
“ALL” indica que todos instrumentos do sistema
são usados com os mesmos ajustes.
gcm
Indica o valor-limite de torque pré-ajustado (no
modo reciprocante fica desativado). O valor do
torque é mostrado em g/cm (gramas por centímetro),
sendo que1 g/cm equivale a 0,0981 Nmm.
rpm
Indica a velocidade de rotação do instrumento em
r.p.m. = rotações por minuto. No modo recipro-
cante fica desativado.
sys fi le gcm rpm
1 6 7 35 9 8 42

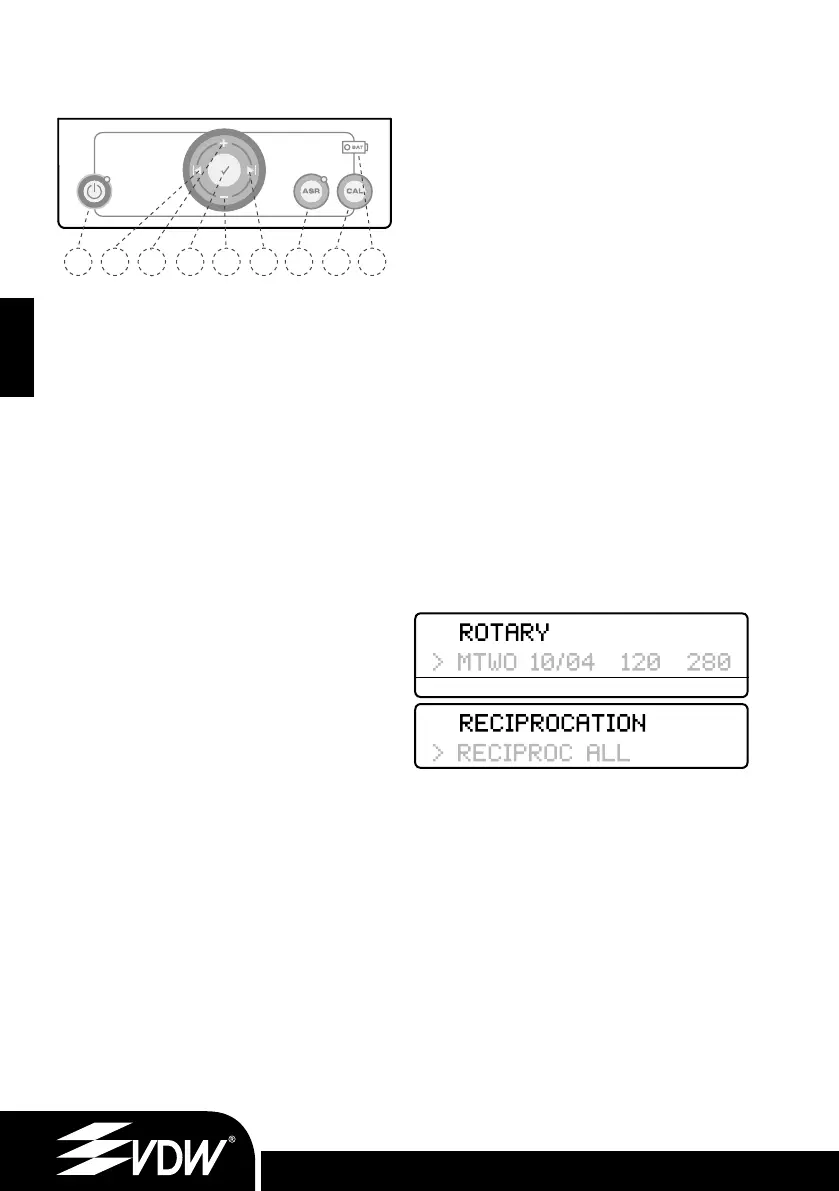

Fig. 4 Painel de teclas
