7.3. Inbetriebnahme
7.3.1. Stromversorgung
1. Wählen Sie den zu Ihrer Stromversorgung
passenden Steckeradapter.
Setzen Sie den erforderlichen Steckeradapter auf
die zwei Kontakte am Netzgerät und drücken sie
ihn in Richtung Verriegelungstaste, bis er einrastet.
Zum Wechseln des Adapters müssen Sie die Ver-
riegelungstaste drücken (Abb 1).
HINWEIS
Die Stecker sind kodiert. Achten Sie des-
halb beim Zusammenstecken auf die
korrekte Orientierung.
VDW.SILVER
®
wird mit einer USB-Buchse für
Wartungszwecke oder Softwareupdates zur aus-
schließlichen Verwendung durch ein autorisiertes
Servicezentrum geliefert. Diese USB-Buchse ist bei
Lieferung mit einem Etikett “ONLY FOR SERVICE
DO NOT REMOVE” (Nur für Service – nicht ent-
fernen) abgedeckt.

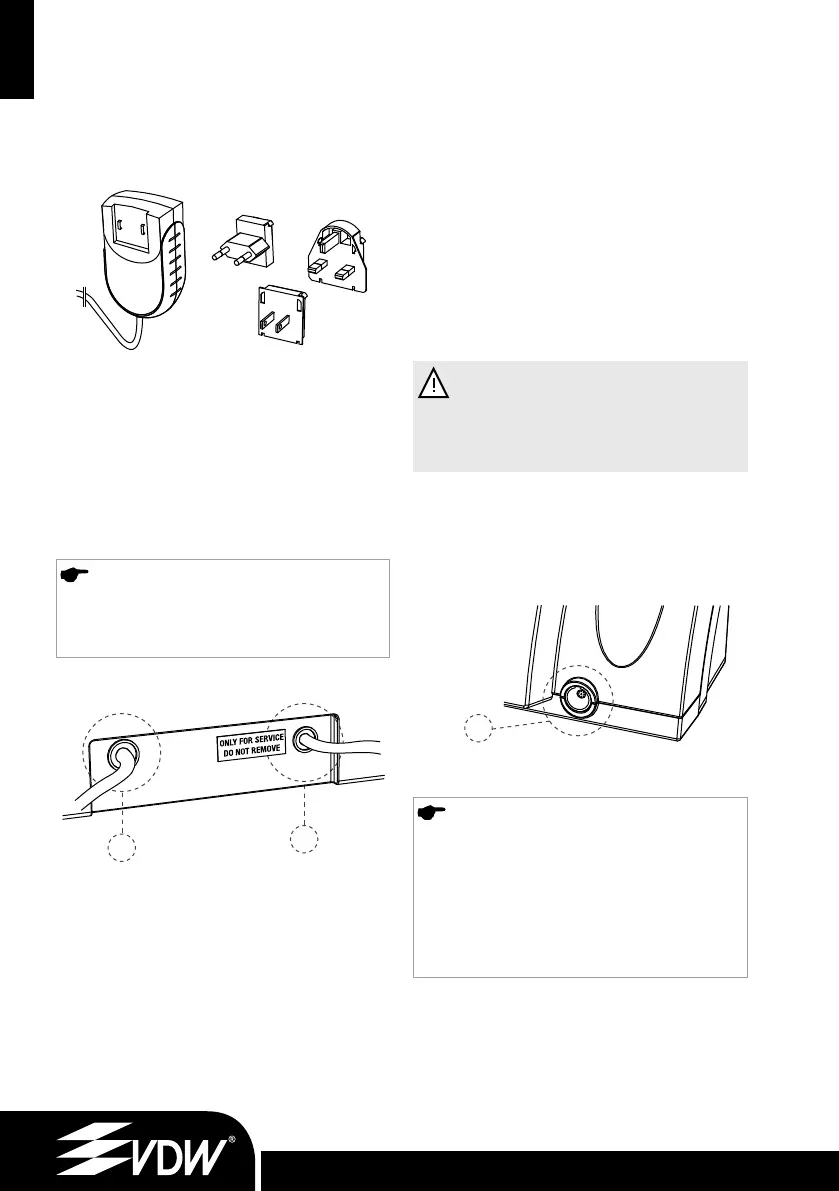

Abb. 1 Steckeradapter
Abb. 2 Rückseite der Steuereinheit
2. Laden Sie die Batterie vor der ersten Ver-
wendung (siehe Kapitel 7.3.3.):
a. Schließen Sie das Batteriegerät an die Strom-
versorgung an.
b. Stecken Sie den Stecker des Batterieladege-
räts in die passende Buchse (A - siehe Abb. 2) auf
der Rückseite des Geräts (Details siehe Kapitel
7.3.3.).
c. Laden Sie die Batterie vor der ersten Verwen-
dung vollständig auf.
d. Stecken Sie das Fußschalterkabel in die Buchse
auf der Rückseite des Geräts (C - siehe Abb. 2).
WARNHINWEIS
Kabel zum Ausstecken immer in der Mitte
des Steckers festhalten und herausziehen.
Nicht am Kabel ziehen.
7.3.2. Mikromotor
3. Stecken Sie den Mikromotorstecker in die 9-
Pin-Metallbuchse (B - siehe Abb. 3) an der Geräte-
vorderseite.
HINWEIS
Der Anschluss B ist ein normaler Einsteck-
anschluss. Richten Sie den roten Punkt
oben am Stecker senkrecht und passend
zur Führung an der Buchse aus. Den
Stecker nicht in die Buchse einschrauben.
Zum Ausstecken am Metallende des
Kabels ziehen. Stecker nicht herausdrehen.
4. Befestigen Sie das VDW 6:1 Endo-Winkelstück
am Mikromotor (siehe separate Gebrauchsan-
weisung für das Winkelstück).
5. Desinfizieren Sie das Tastenfeld und den
Mikromotor vor der ersten und jeder weiteren
Anwendung an einem Patienten (Details siehe
Kapitel 7.8.).
Abb. 3 Metallbuchse
B
A
C
