ПОДСОЕДИНЕНИЕ ВОДЫ
При подсоединении калорифера/охладителя к трубо про
-
водной системе требуется учесть следующее:
1. Подсоединение калорифера/охладителя должно быть
выполнено согласно действующим правилам и нормам.
2.
При монтаже муфт и др. патрубки на теплообменнике
ни в ко ем случае не должны испытывать
воздействие
кру тя щих или изгибающих напряжений. Для пред
уп-
реж дения этого пользуйтесь нужным инструментом
.
3. Обеспечьте, чтобы ни силы расширения в установке,
ни собственный вес трубопроводной системы не нагру-
жа ли подсоединения к теплообменнику.
4. Впуск воды должен обычно происходить через наи бо-
лее низко расположенный патрубок, чтобы облег чить
выпуск воздуха из теплообменника. Обычно требу ет ся
наличие клапана выпуска воздуха около тепло об мен ни-
ка или в высшей точке установки.
5. Калорифер/охладитель должен быть подсоединён так,
чтобы систему легко можно было опорожнить, на при-
мер, при ремонте, продолжительной остановке экс плу-
атации или наличии риска замерзания.
6. Сразу же после заполнения системы водой требуется
произвести контроль канального калорифера и его
подсоединений на отсутствие течи. Течь может стать
причиной повреждения водой.
Эксплуатационные данные:
Макс. рабочая температура: 150°C.
Макс. рабочее давление: 1,0 MПa (10 бар).
ВНИМАНИЕ!!
Если вода в теплообменнике замёрзнет, может прои зой ти
его раз рыв, что в свою очередь приведёт к вытечке воды из
си сте мы и может вызвать повреждение водой. При на ли -
чии риска замерзания калорифер/охладитель необ хо ди мо
снабдить защитой, выклю чающей вен тилятор установки и
закрывающей возможно име ющиеся заслон ки на руж ного
воздуха, откры ва ющей во дяной вен тиль для уве ли чения
циркуляции воды через тепло об мен ник и вклю ча ющей
сигнализацию при нали чии тако вой.
ЧИСТКА
Для достижения максимальной эксплуатационной эффек-
тивности калорифера/охладителя необходимо регулярно
производить чи ст ку теп ло обменника. Интервалы между
чистками все це ло за ви сят от сте пени чистоты воздуха и от
качества об ще го ухо да за фильт ром и установкой. Доступ к
тепло об мен ни ку для его чистки упро ща ется, если снять
крыш ку с ка ло рифе ра/охла дителя. Сначала с помощью
щёт ки производят чистку со сто ро ны поступления воздуха
в теп лообменник, а затем весь теплообменник мож но о чи с-
тить сжа тым воздухом, водой или па ром. Уда ле ние грязи
про дув кой или промывкой про из во дите в на прав лении от
вы пускной стороны к впуск ной. Чистка об лег чается, если
ис пользовать слабое моющее средство, убе ди вшись сна ча-
ла, что оно не воздействует на медь и алю ми ний.
Проявляйте осторожность, чтобы не повредить тонкие
кромки ламелей.
RU
МОНТАЖ
Калорифер/охладитель сконструирован для вставного мон-
тажа в стандартных спиральных воздуховодах с креп лением
вин та ми.
Калорифер/охладитель не следует монтировать слиш ком близ
-
ко к выходу вентилятора или колену воздухо во да, так как это
связано с риском неровного расхода воз духа через тепло об-
менник, что может привести к снижению эффектив но сти.
Для сокращения объёма работ по техобслуживанию и уходу
ре комендуется использовать в системе эффек тив ный
фильтр. См. под заголовком Чистка.
КАНАЛЬНЫЙ КАЛОРИФЕР CWW / CFW
Канальный калорифер можно монтировать в горизон таль -
ном или вертикальном воздуховоде с любым на прав лением
воз ду хо потока. CFW изолирован мине раль ной ватой тол щи-
ной 50 мм в двойном кожухе. Для упро ще ния проветри ва-
ния теплообмен ни ка следует обеспечить горизонтальное
рас положение про доль ных трубок теп лообменника. Кало-
рифер следует устанав ливать после блока вентилятора, но
его можно устано вить и до вен ти лятора, если убедиться в
том, что дви гатель вентилятора и другие узлы и детали одо-
брены для повышенных тем пе ратур после калорифера.
КАНАЛЬНЫЙ ОХЛАДИТЕЛЬ CWK / CFK
Канальные охладители можно монтировать только в го ри-
зон таль ных воздуховодах с направлением воздуха со гласно
смон ти рованной стрелке. CWK требуется изо ли ро вать сна-
ружи, чтобы на его внешней стороне не обра зо вывался кон-
денсат. CFK изо лирован мине раль ной ва той толщиной 50
мм в двойном кожу хе. В нормальных условиях каналы транс-
портировки охлаж дён ного воз ду ха также требуют анти кон-
денсатной изоляции. CWK/CFK нуждается в отве де нии воз-
можно образующейся кон ден сатной воды. Во избе жа ние скоп
-
ления водного кон ден сат а в охладителе ему при монта же
тре буется придать наклон в 10-15 градусов в сторо ну слив-
ного штуцера. См. рисунок ниже. Этот штуцер име ет резьбу
G 1/2. Охла ди тель должен быть подсоединён к сливу таким
образом, чтобы не возникало ни натяжения, ни давления и
ни круче ния. В противном случае имеется риск утечки воды.

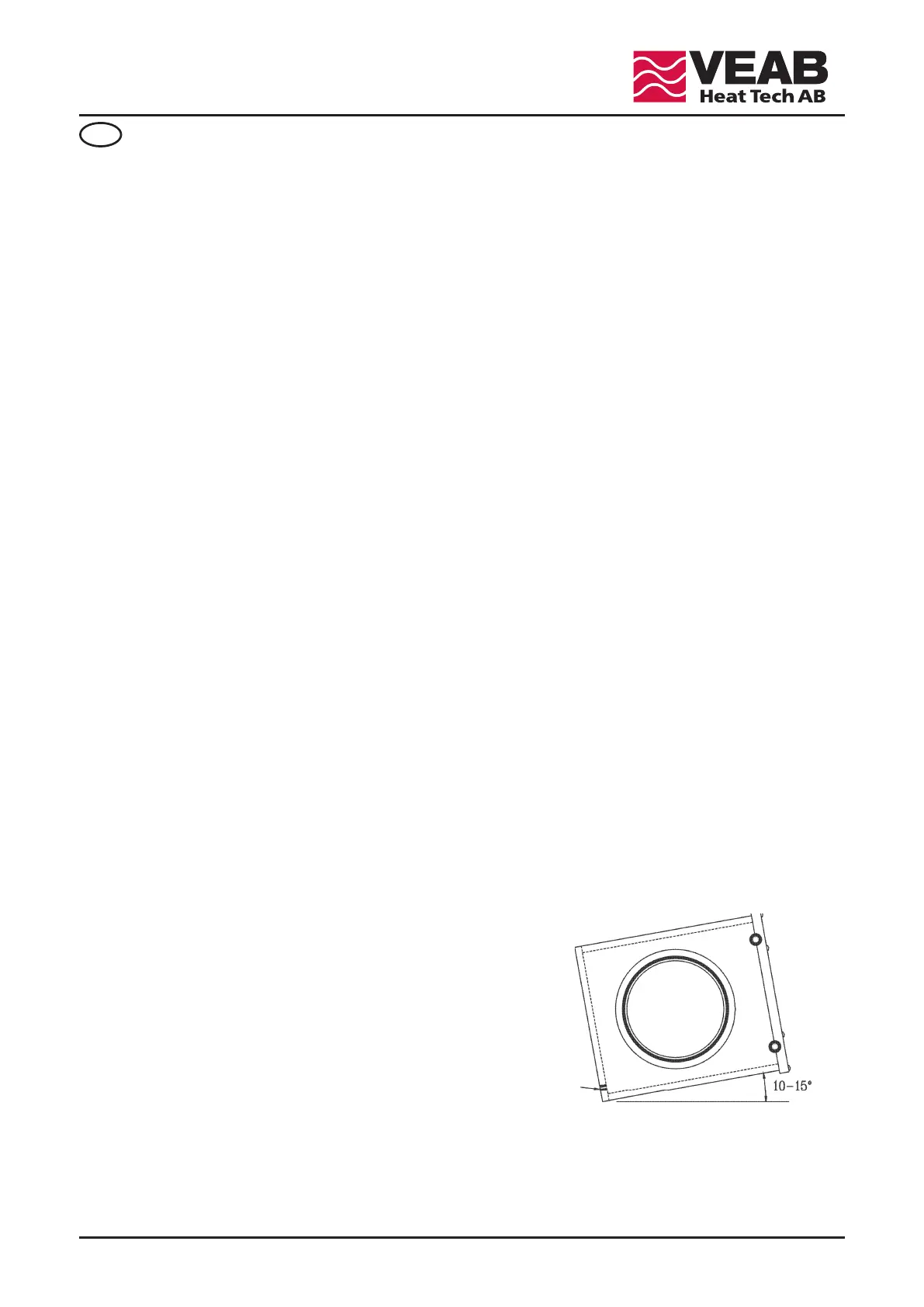

сливной
G 1/2
CWK / CFK
