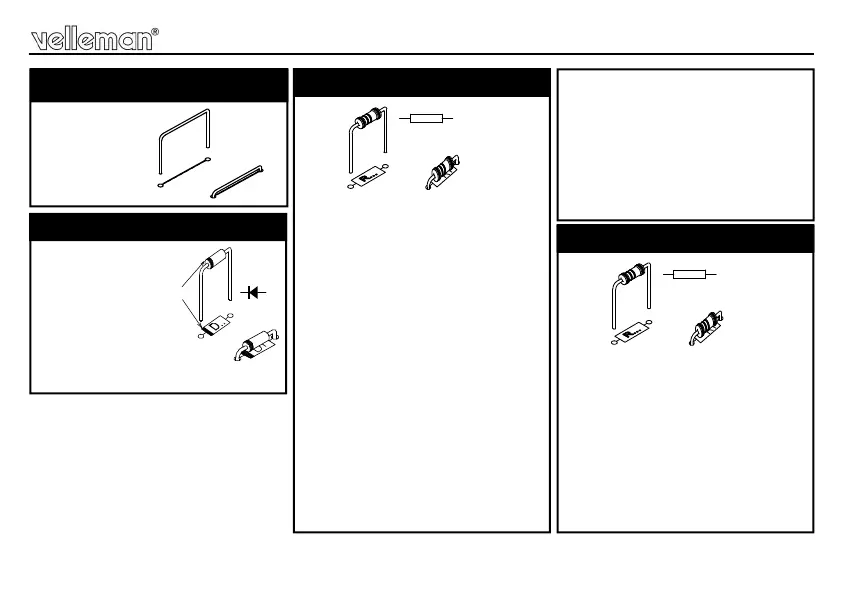

Construction
D1 : 1N4148
D2 : 1N4148
D3 : 1N4148
D4 : 1N4148
D5 : 1N4148
D6 : 1N4007
D7 : 1N4007
2. Diodes. Watch the polarity !
D. . .
CAT HODE
J1
J3
J6
1. Jumpers
R1 : 330 (3 - 3 - 1 - B)
R2 : 10K (1 - 0 - 3 - B)
R3 : 10K (1 - 0 - 3 - B)
R4 : 10K (1 - 0 - 3 - B)
R5 : 10K (1 - 0 - 3 - B)
R6 : 220K (2 - 2 - 4 - B)
R7 : 1K (1 - 0 - 2 - B)
R8 : 1K (1 - 0 - 2 - B)
R9 : 1K (1 - 0 - 2 - B)
R10 : 4K7 (4 - 7 - 2 - B)
R11 : 4K7 (4 - 7 - 2 - B)
R12 : 4K7 (4 - 7 - 2 - B)
R13 : 4K7 (4 - 7 - 2 - B)
R14 : 47K (4 - 7 - 3 - B)
R15 : 47K (4 - 7 - 3 - B)
R16 : 47K (4 - 7 - 3 - B)
R17 : 47K (4 - 7 - 3 - B)
R18 : 220K (2 - 2 - 4 - B)
R19 : 10 (1 - 0 - 0 - B)
R20 : 2M2 (2 - 2 - 5 - B)
3. Resistors
R...
R21 : 10K (1 - 0 - 3 - B)
R22 : 2K7 (2 - 7 - 2 - B)
R23 : 2K7 (2 - 7 - 2 - B)
R24 : 2K7 (2 - 7 - 2 - B)
R25 : 2K7 (2 - 7 - 2 - B)
R26 : 2K7 (2 - 7 - 2 - B)
R27 : 2K7 (2 - 7 - 2 - B)
R28 : 2K7 (2 - 7 - 2 - B)
R29 : 2K7 (2 - 7 - 2 - B)
R30 : 100K (1 - 0 - 0 - 3 - 1)
(1 - 0 - 0 - 3 - 2)
R31 : 100K (1 - 0 - 0 - 3 - 1)
(1 - 0 - 0 - 3 - 2)
R32 : 100K (1 - 0 - 0 - 3 - 1)
(1 - 0 - 0 - 3 - 2)
R33 : 100K (1 - 0 - 0 - 3 - 1)
(1 - 0 - 0 - 3 - 2)
R34 : 100K (1 - 0 - 0 - 3 - 1)
(1 - 0 - 0 - 3 - 2)
4. Metal film resistors
R...
