7
C12 : 10µF / 35V
C13 : 10µF / 35V
C14 : 220µF / 16V
C15 : 1000µF / 16V

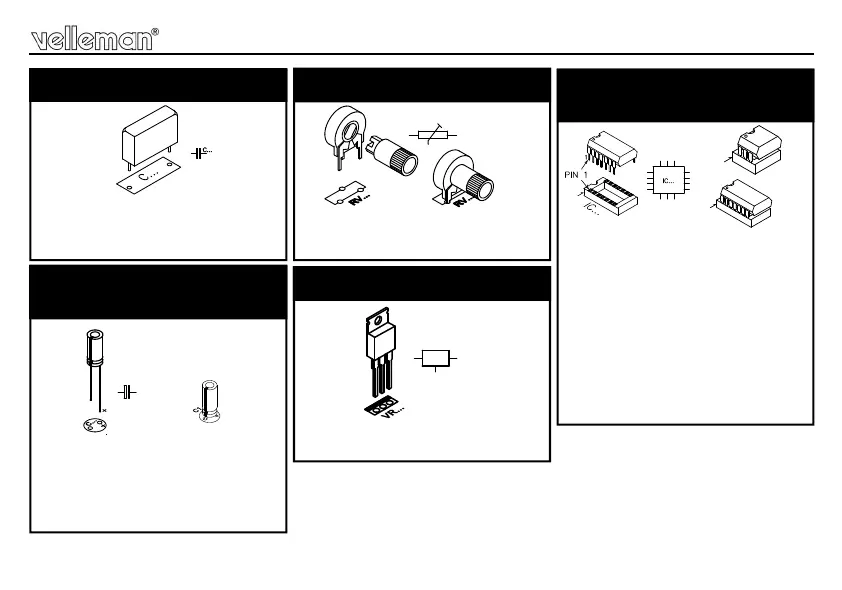

11. Electrolytic Capacitors.
Watch the polarity !
C...
Construction
RV1 : 4K7 TRIG level
RV4 : 470K Volume
12. Big trimmers.
C7 : 100nF / 250V
C8 : 100nF / 250V
10. Capacitors
RV...

VR1 : UA7805
13. Voltage regulator
VR...
IC1 : LM324 or eq.
IC2 : CD4093 or eq.
IC3 : CD4040 or eq.
IC4 : VK2655
(programmed Eprom 2764C25)
IC5 : CD4015 or eq.
IC6 : CD4077 or eq.
IC7 : LM386 or eq.
14. IC’s. Watch the position
of the notch!
