Velleman K7300 - Page 5

5

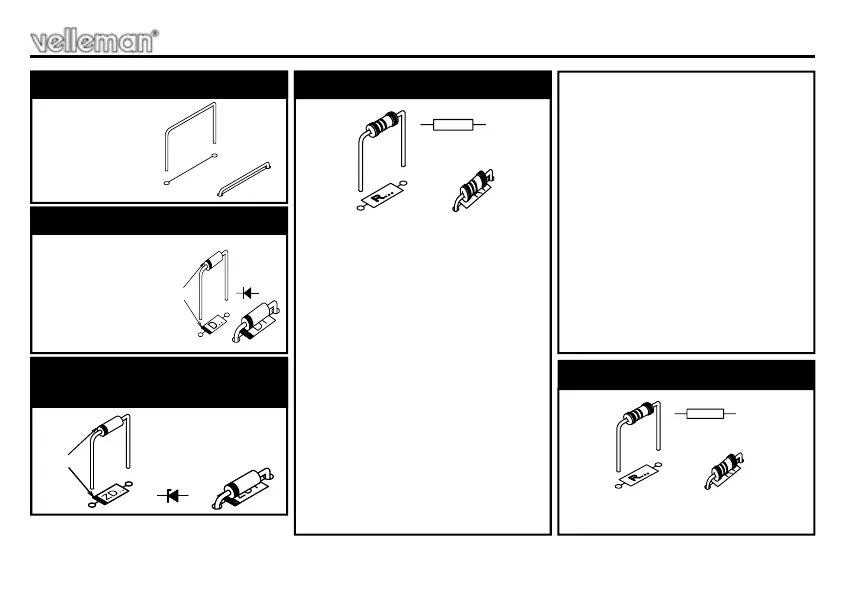

Construction
 D1 : 1N4148
 D2 : 1N4148
 D3 : 1N4148
 D4 : 1N4007
 D5 : 1N4007
2. Diodes. Watch the polarity !
D. . .
CATHODE
 ZD1 : 6V2
 ZD2 : 12V0
3. Zenerdiode. Watch the
polarity !
CATHODE
ZD...
 R1 : 82 (8 - 2 - 0 - B)
 R2 : 47 (4 - 7 - 0 - B)
 R3 : 22 (2 - 2 - 0 - B)
 R4 : 18 (1 - 8 - 0 - B)
 R5 : 12 (1 - 2 - 0 - B)
 R6 : 10 (1 - 0 - 0 - B)
 R7 : 8,2 (8 - 2 - B - B)
 R8 : 6,8 (6 - 8 - B - B)
 R9 : 4,7 (4 - 7 - B - B)
 R10 : 3,3 (3 - 3 - B - B)
 R11 : 2,2 (2 - 2 - B - B)
 R12 : 3,3 (3 - 3 - B - B)
 R13 : 3,3 (3 - 3 - B - B)
 R14 : 100K (1 - 0 - 4 - B)
 R15 : 470 (4 - 7 - 1 - B)
 R16 : 2K2 (2 - 2 - 2 - B)
 R17 : 120K (1 - 2 - 4 - B)
 R18 : 15K (1 - 5 - 3 - B)
 J (2x)
1. Jumper wires
4.
1/4W
Resistors
R...
 R19 : 22K (2 - 2 - 3 - B)
 R20 : 33K (3 - 3 - 3 - B)
 R21 : 47K (4 - 7 - 3 - B)
 R22 : 82K (8 - 2 - 3 - B)
 R23 : 150K (1 - 5 - 4 - B)
 R24 : 470K (4 - 7 - 4 - B)
 R25 : 10K (1 - 0 - 3 - B)
 R26 : 10K (1 - 0 - 3 - B)
 R27 : 3K3 (3 - 3 - 2 - B)
 R28 : 10K (1 - 0 - 3 - B)
 R29 : 10K (1 - 0 - 3 - B)
 R30 : 10K (1 - 0 - 3 - B)
 R31 : 10K (1 - 0 - 3 - B)
 R32 : 10K (1 - 0 - 3 - B)
 R33 : 1K (1 - 0 - 2 - B)
 R34 : 33 (3 - 3 - 0 - B)
 R35 : 1M (1 -0 - 5 - B)
5.
0,6W
Resistor
R...
 R36 : 82 (8 - 2 - 0 - B - 9)
