5. Beschreibung
Siehe Abbildungen, Seite 2 dieser Bedienungsanleitung.
1
Amp-Display (LED): Zeigt den Ausgangsstrom
an.
6
C.V.-Feineinstellung: Drehschalter, zur
Feineinstellung der Ausgangsspannung.
2
Volt-Display (LED): Zeigt die
Ausgangsspannung an.
7/8
C.C.-Anzeige / C.V.-Anzeige
3
C.C.-Feineinstellung: Drehschalter, zur
Feineinstellung der Strombegrenzung.
9
EIN/AUS-Schalter
4
C.C.-Einstellung: Drehschalter, um die
Strombegrenzung einzustellen.
10
Ausgangsbuchse (+): Um die positive Buchse
der Last anzuschließen.
5
C.V.-Einstellung: Drehschalter, um die
Ausgangsspannung einzustellen.
11
Ausgangsbuchse (-): Um die negative Buchse
der Last anzuschließen.
6. Bedienung
6.1 Einführung
Dieses Gerät ist ein sehr präzises, DC-Netzgerät mit einem einstellbaren Ausgang. Dieser Ausgang kann für
Gleichspannung (C.V.) und für Gleichstrom (C.V.) verwendet werden.
Stellen Sie die Ausgangsspannung zwischen 0 V und 60 V ein wenn das Gerät sich im Gleichspannungs-Modus
befindet (C.V.). Die Strombegrenzung (max. ± 12 A) kann in diesem Modus auch willkürlich eingestellt werden.
Im Gleichstrom-Modus kann der Ausgangsstrom kontinuierlich zwischen 0 und 10 A eingestellt werden.
Der Ausgangsstrom und -Spannung werden in LED-Displays angezeigt.
6.2 Das Gerät als C.V.-Quelle verwenden
1. Drehen Sie Schalter [3] und [4] völlig nach rechts bevor Sie das Gerät einschalten.
2. Schalten Sie das Gerät ein.
3. Wählen Sie mit Taste [5] eine Spannung aus, die fast mit dem gewünschten Wert übereinstimmt.
4. Verwenden Sie die Feineinstellungs-Taste [6], um den exakten Wert einzustellen.
Die C.V.-Anzeige leuchtet.

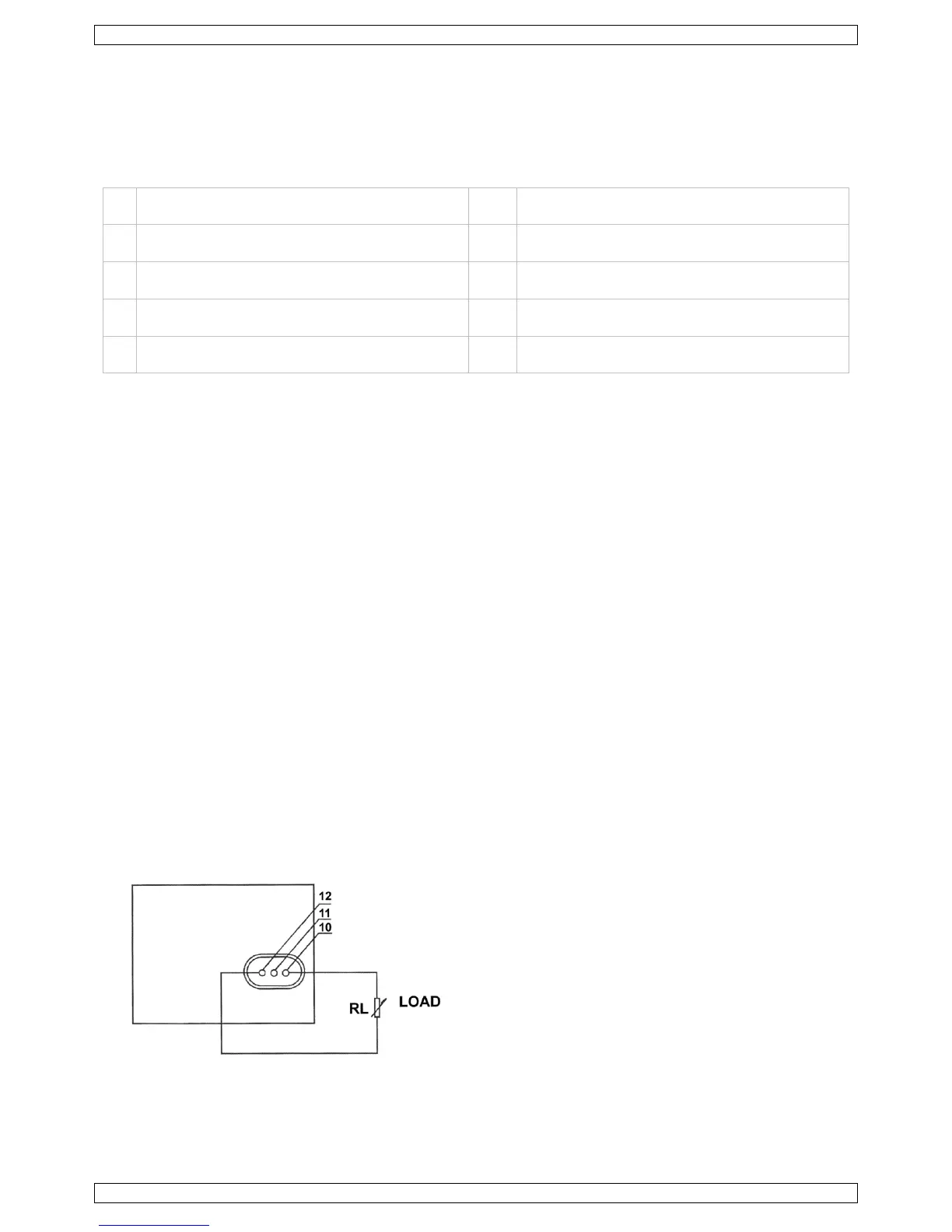

6.3 Eine Last anschließen
 Die Last ist angeschlossen wie auf der Abbildung gezeigt.
 Der Ausgangsstrom [1] und die Ausgangsspannung [2] wird im Display angezeigt sobald das Gerät
eingeschaltet wird.
 Die C.V.-Anzeige [8] leuchtet wenn das Gerät sich im C.V.-Modus befindet.
 Die C.V.-LED ist ausgeschaltet und die C.C.-LED leuchtet wenn das Amp-Display einen Wert anzeigt, der
den eingestellten Wert überschreitet. Ist dies der Fall, dann aktiviert das Gerät automatisch den
Strombegrenzungs-Modus. Installieren Sie eine Last, mit der das Gerät nomal funktionieren kann.
