4. Cechy
 wyświetlacz LED do wskazywania napięcia i prądu
 tryb ochrony: ograniczenie prądowe i napięciowe
 kolor: szary - ciemno szary
 wyłącznie do użytku wewnątrz
 stopień zanieczyszczenia II
 ochrona bezpiecznikiem
5. Przegląd
Patrz rysunki na stronie 2 niniejszej instrukcji.
1
Wyświetlacz prądu (LED) wskazuje prąd
wyjściowy
6
precyzyjna regulacja napięcia stałego: pokrętło
do precyzyjnej regulacji napięcia wyjściowego.
2
Wyświetlacz napięcia (LED) wskazuje napięcie
wyjściowe
7/8
wskaźnik stałego prądu / wskaźnik napięcia
stałego
3
precyzyjna regulacja prądu stałego: pokrętło
do precyzyjnej regulacji ograniczenia
prądowego.
9
włącznik zasilania
4
Regulacja prądu stałego: pokrętło do regulacji
ograniczenia prądowego.
10
końcówka wyjściowa (+): do podłączenia
końcówki dodatniej obciążenia
5
regulacja napięcia stałego: pokrętło do
regulacji napięcia wyjściowego.
11
końcówka wyjściowa (-): do podłączenia
końcówki ujemnej obciążenia
6. Obsługa
6.1 Wstęp
Niniejsze urządzenie jest precyzyjnym zasilaczem stabilizowanym DC o regulowanym wyjściu. Wyjście to może
być stosowane do napięcia stałego (C.V.) oraz prądu stałego (C.C.).
Napięcie wyjściowe można regulować w zakresie 0V - 60V, jeżeli urządzenie znajduje się w trybie napięcia
stałego. W trybie tym można dowolnie ustawić wartość ograniczenia prądowego (maks. ±12 A).
Prąd wyjściowy można regulować w sposób ciągły od 0 A do 10 A w trybie prądu stałego.
Prąd i napięcie wyjściowe wskazują wyświetlacze LED.
6.2 Używanie urządzenia jako źródła napięcia stałego
1. Przed uruchomieniem urządzenia przekręcić pokrętła [3] i [4] do końca w prawo.
2. Włączyć urządzenie.
3. Pokrętłem [5] ustawić napięcie zbliżone do wartości żądanej.
4. Następnie użyć pokrętła [6] do ustawienia wartości dokładnej.
Zapali się wskaźnik napięcia stałego.
6.3 Podłączenie obciążenia

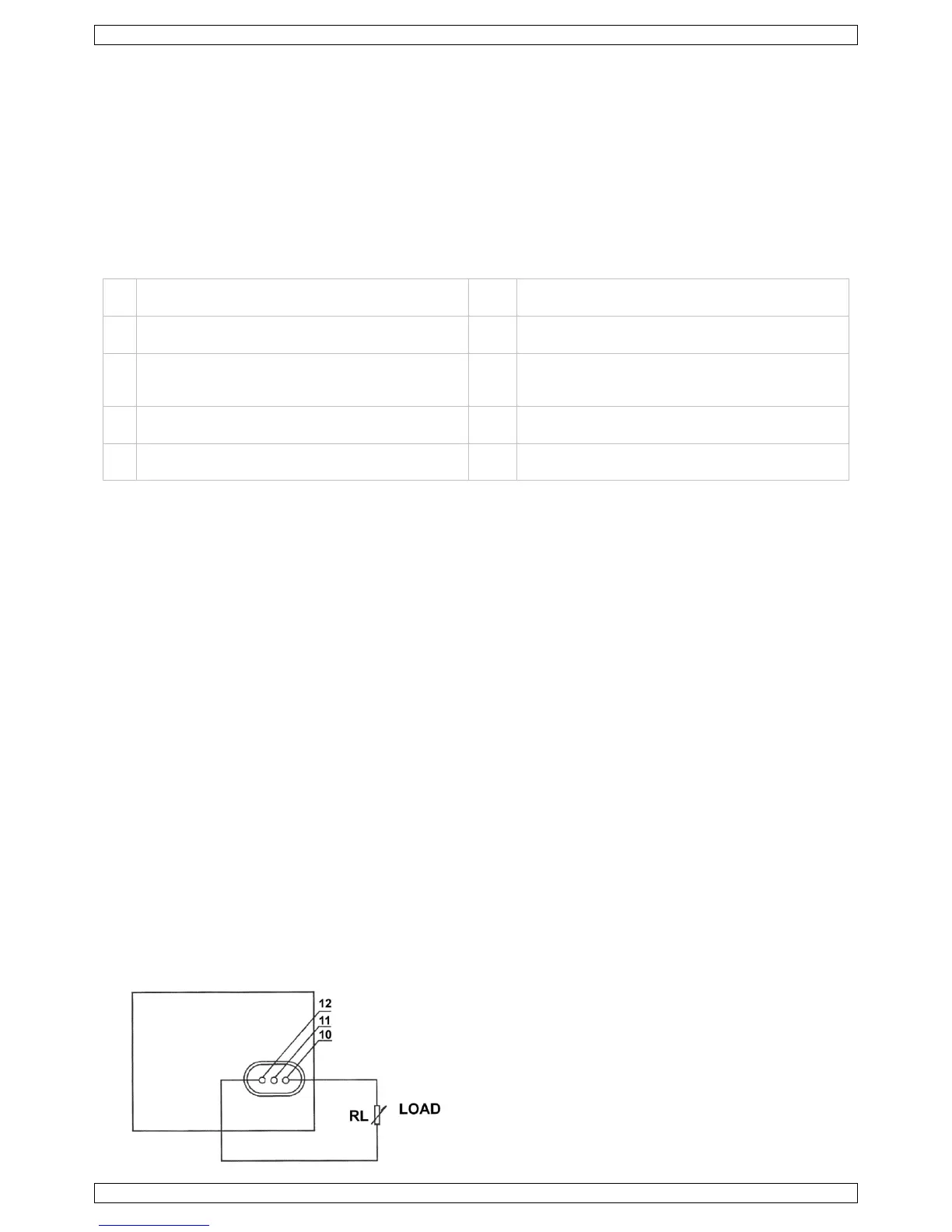

 Obciążenie należy podłączyć jak na rysunku poniżej.
 Prąd wyjściowy [1] i napięcie wyjściowe [2] można odczytać z wyświetlacza natychmiast po uruchomieniu
urządzenia.
 Wskaźnik napięcia stałego [8] zapala się, jeżeli urządzenie jest w trybie napięcia stałego.
 Dioda napięcia stałego wyłączy się, a dioda prądu stałego zapali się, jeżeli wyświetlacz prądu wskaże
wartość przekraczającą zainstalowaną. Jeżeli tak się stanie, urządzenie automatycznie przejdzie w tryb
ograniczenia prądowego. Zainstalować takie obciążenie, które pozwoli urządzeniu na normalne działanie.
