Instalacja stacji wejściowej
Instalacja A:
Montaż powierzchniowy za pomocą ramy
montażowej bezpośrednio do podłoża za pomocą
dostarczonego materiału montażowego
Instalacja B:
Montaż natynkowy za pomocą kątownika
Instalacja kamery wejściowej odbywa się na powierzchni, dlatego zalecamy nałożenie warstwy silikonu między
modułem wejściowym a ścianą. Warstwa ta jest nakładana z trzech stron (góra i bok), dolna strona musi pozostać
wolna dla usunięcia wilgotnego powietrza.
Zawsze zabezpieczaj kamerę wejściową śrubą blokującą.
ObrazⒹ
Montaż monitora
Zainstaluj monitor zgodnie z instrukcjami. Użyj dołączonego adaptera do zasilania lub zasilacza o tych samych
parametrach. Nie umieszczaj monitora w pobliżu źródeł ciepła.
Monitor jest w pełni dotykowy, do konserwacji używaj wilgotnej szmatki.
ObrazⒺ
Dodaj/usuń RFID
Aby dodać/usunąć breloczki RFID, postępuj zgodnie z obrazkową instrukcją. Opakowanie zawiera 5 breloczków
RFID. Używaj chipów z częstotliwością 13,56 MHz. Maksymalna liczba dodawanych chipów to 200 na jednostkę.
Autoryzowany breloczek RFID po podłączeniu wyemituje długi sygnał dźwiękowy.
Nieautoryzowany breloczek RFID po podłączeniu emituje krótki dźwięk bi-bi.
POŁĄCZENIE OKABLOWANIA
Połączenie między monitorem a kamerą wejściową jest 4-przewodowe.
Efektywna odległość od kamery zewnętrznej do najdalszego monitora wewnętrznego:
Transmisja <30m (4x0.4mm)
Transmisja <60m (4x0.65mm)
Jeśli chcesz zwiększyć odległość do ponad 60 m, najlepiej wybrać kabel z grubym rdzeniem miedzianym, przewód
ekranowany lub 3-żyłowy zwykły nieekranowany przewód + przewód wideo. Podłącz ekranowany terminal do GND.
W przypadku większych odległości zalecamy użycie kabla SYKFY.
Jeśli użytkownik chce użyć kabla sieciowego CAT5 lub CAT6, skuteczna odległość od kamery zewnętrznej do
najdalszego monitora wewnętrznego będzie ograniczona. W przypadku nieekranowanego kabla sieciowego
odległość wyniesie do 20m. W przypadku ekranowanego kabla sieciowego odległość będzie wynosić do 40m. Kabel
sieciowy CAT5 lub CAT6 składa się z 4 par skręconych par (8 przewodów), w tym przypadku jedna para skręconych
par będzie używana jako jeden kabel. Zielony biały + zielony, brązowy i biały + brązowy, pomarańczowy i biały +
pomarańczowy, niebieski i biały + niebieski.

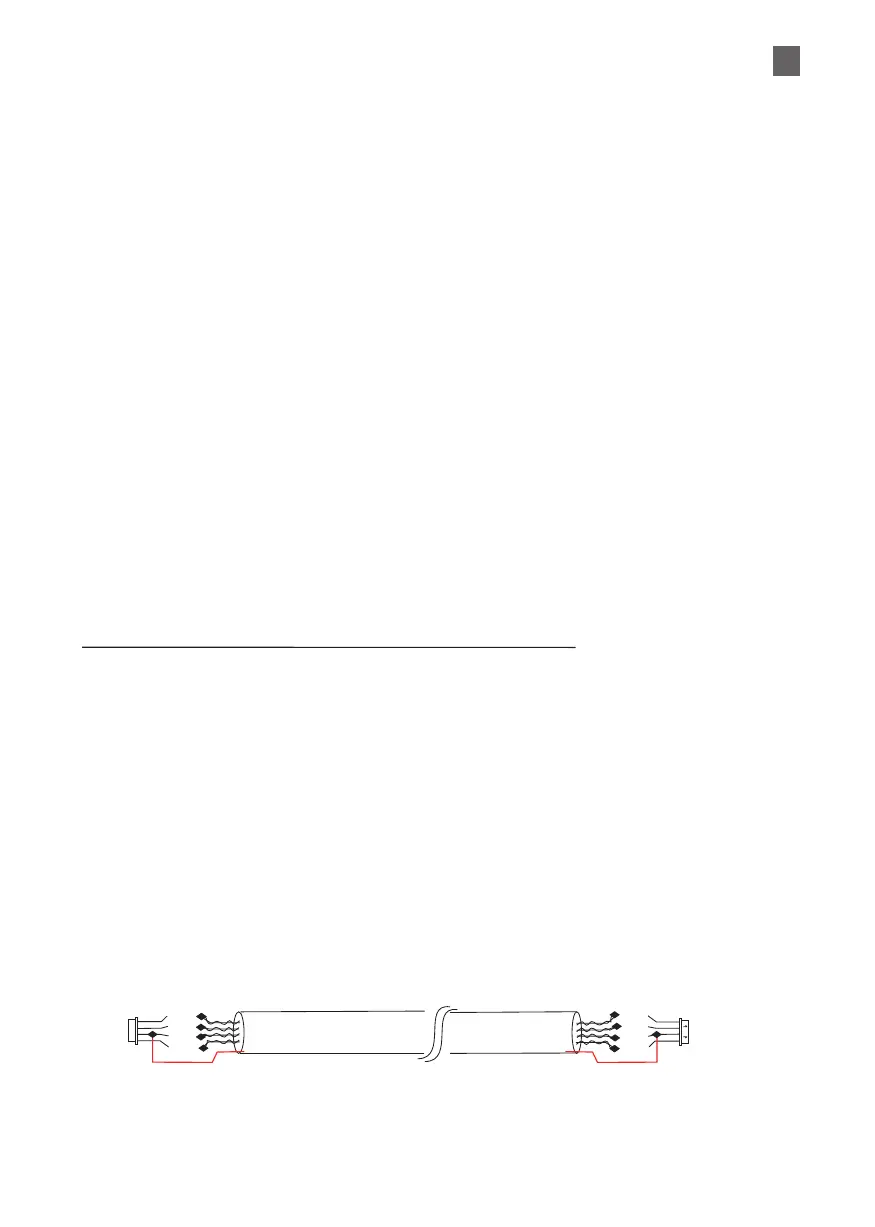

OSŁONA
DC12V
AUDIO
GND
VIDEO
DC12V
AUDIO
GND
VIDEO
OSŁONA
Jeśli jest to przewód ekranowany, musi być podłączony do GND.
