22

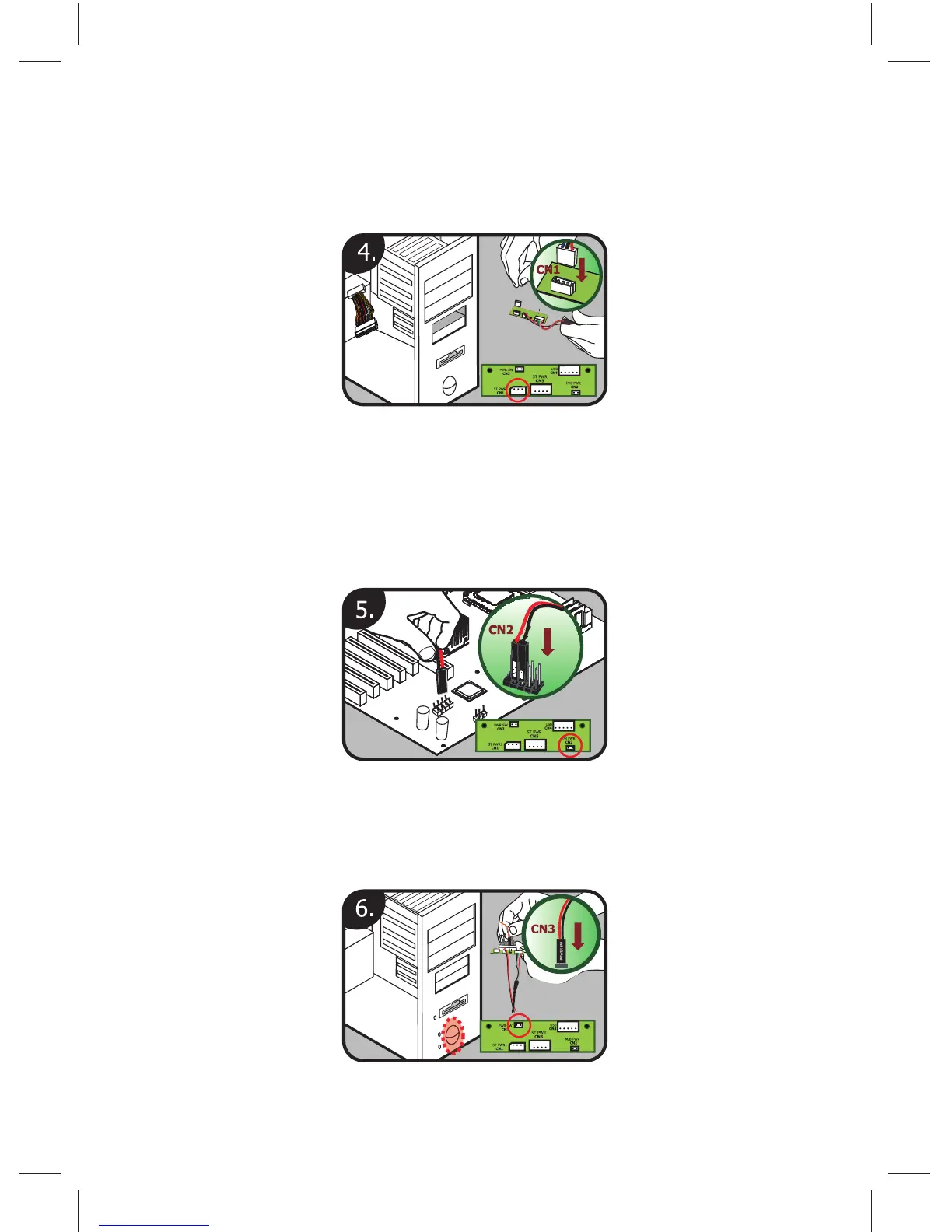

4. Enchufe el cable de suministro de standby de 3 clavijas del
adaptador de suministro de 24 clavijas al conector CN1 del
receptor interno. Este conector tiene forma especial para
encajar sólo en un sentido.
5. Enchufe los cables de CN2 al conector del interruptor de
suministro (normalmente etiquetado PWR SW) de la placa
base. Quizá deba consultar el manual de la placa base para
saber su ubicación exacta. La polaridad (positiva y negativa)
no es importante para los interruptores.
6. Conecte el cable del interruptor de suministro del PC
(normalmente etiquetado POWER SW) al conector CN3 del
receptor interno.
