SUB Manuale Utente
4
3
1
2
5

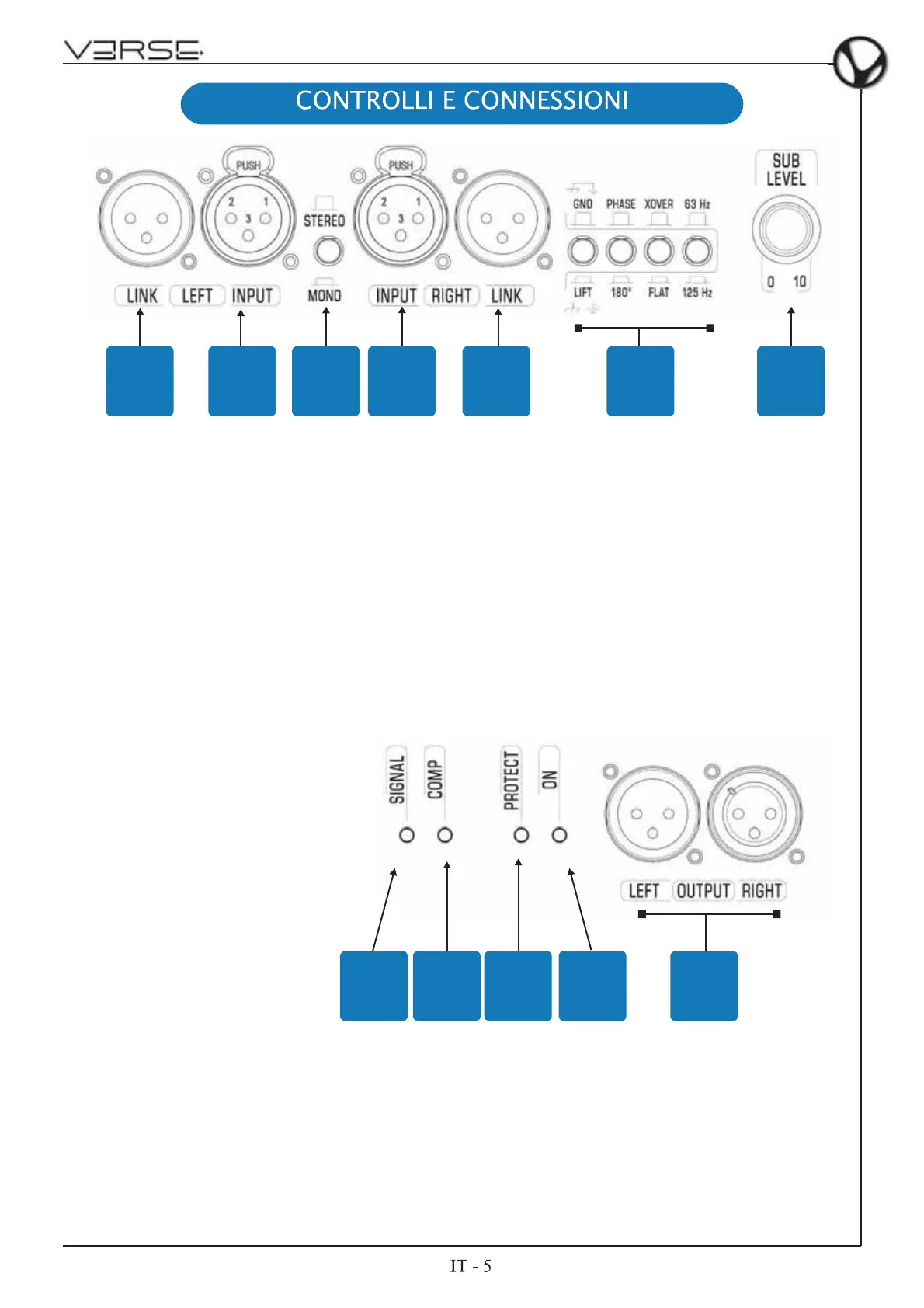

1 & 5. LEFT/RIGHT LINK: manda in uscita lo stesso segnale proveniente dai connettori LEFT/RIGHT
INPUT. Questo permette di connettere in cascata più dispositivi alla stessa sorgente sonora.
2 & 4. LEFT/RIGHT INPUT: connettore XLR bilanciato per l'ingresso del segnale da amplificare.
3. L(MONO)/STEREO: utilizzare L(MONO) quando è inserito solo l'ingresso LEFT, utilizzare STEREO
quando si utilizzano entrambi gli ingressi.
6. SWITCH di CONTROLLO:
» GND LIFT: questo switch permette di staccare la massa dallo chassis. Ad ogni modo, la connessione
di terra dello speaker non viene modificata. Questo è utile in situazioni in cui si generano loop di
corrente sulla massa, causando ronzii quando sono connessi più dispositivi alla stessa presa di
corrente.
» PHASE: inverte la fase del segnale in ingresso.
» X−OVER: inserisce il filtro cross−over sul segnale in uscita.
» 63/125Hz: imposta la frequenza di taglio del filtro cross−over a 63Hz o 125Hz.
7
6
7. SUB LEVEL: modifica il
guadagno del segnale in
ingresso.
8. SIGNAL LED: indica che il
segnale è presente.
9. COMP LED: indica che il
compressore è in funzione. Se il
segnale supera la soglia di
sicurezza il compressore
garantisce una riproduzione
fedele, senza distorsione,
attenuando solamente le
frequenze di segnale appropriate. Il sistema opera in completa sicurezza. Se il LED è costantemente
acceso c'è un eccesso di segnale, si consiglia di ridurre il livello del segnale in ingresso.
10. PROTECT LED: l'amplificatore interno è in modalità di protezione ITP per via di eccessivo calore.
11. ON LED: Indica che lo speaker è acceso.
12.OUTPUT: connettore XLR per inviare il segnale in uscita. Su questo segnale è attivo il cross−over
.
11
108 9 12
