FUNK-HINWEISE!
Bei den Varianten Touch Centre XL 4C RC und Touch Centre
M 2C RC erfolgen die Signalübertragungen auf dem europaweit
freigegebenen 868 MHz Frequenzband. Die Funkreichweite in
Gebäuden ist dabei stark von den baulichen Gegebenheiten
abhängig. Senden andere Geräte in der Umgebung zeitgleich
mit dem Funksystem, so ist eine störende gegenseitige Beein-
flussung nicht auszuschließen. Diese Einflüsse lassen sich jedoch
unter Berücksichtigung der folgenden Hinweise ggf. verringern:
– Die Montage der Controlbox auf oder in der Nähe von Metall-
flächen ist zu vermeiden.
– Der Abstand zu elektrischen Lasten (z.B. Mikrowellen-Ofen,
Fernseher) muss mindestens 50 cm betragen.
– Die Controlbox ist in einem Abstand von mindestens 50 cm
zu anderen Funkempfängern zu montieren.
– Der Abstand zwischen der Displaybox und der Controlbox
muss mindestens 50 cm betragen. Sofern ein Funkbefehl
nicht zweifelsfrei erkannt werden kann, wird die Ausführung
durch die integrierte Sicherheitsautomatik unterdrückt und
der Befehl muss ggf. wiederholt werden.
i
Die Entsorgung von Elektrogeräten und Batterien
über den Hausmüll ist verboten.
Das nebenstehende Symbol (durchgestrichene Mülltonne nach
WEEE Anhang IV) weist auf die getrennte Rücknahme elektri-
scher und elektronischer Geräte in den EU-Ländern hin. Werfen
Sie das Gerät oder die Batterie nicht in den Hausmüll, informieren
Sie sich über Rückgabemöglichkeiten in Ihrem Gebiet und nutzen
Sie zur Entsorgung das Rückgabesystem.
É
Controlbox / Gehäusemontage
WARNUNG!
Die Funk-Übertragung ist nicht geeignet für Sicherheits-An-
wendungen, wie z.B. Not-Aus, Not-Ruf oder Warnhinweisen.
Ä
Technische Daten
Netz und Motoranschluss
Betriebsspannung: 230VAC, 50 Hz
Bemessungs-Stoßspannung: 2,5 kV
Leistungsaufnahme: 10 W
Max. Schaltleistung je Ausgang: 250VAC, 4A, cos f > 0,8 ind.
Max. Gesamtschaltleistung: 1380 W, 6A, 230VAC
Schaltzeit Ausfahrt: 3 – 180 Sekunden oder kontinuierlich
Softwareklasse: A
Betriebstemperaturbereich: 0°C bis +40 °C
Schutzart: IP 54 (Controlbox)
IP 20 (Displaybox)
Verschmutzungsgrad: 2 (Controlbox)
2 (Displaybox)
Batterie: CR 2032
Maße (L × B × H): 270 × 220 × 108 mm (Controlbox)
155 × 105 × 35 mm (Displaybox)
Farbangabe: Displaybox: schwarz (ähnlich RAL 9005)
Controlbox: lichtgrau (ähnlich RAL 7035)
Prüfzeichen: p

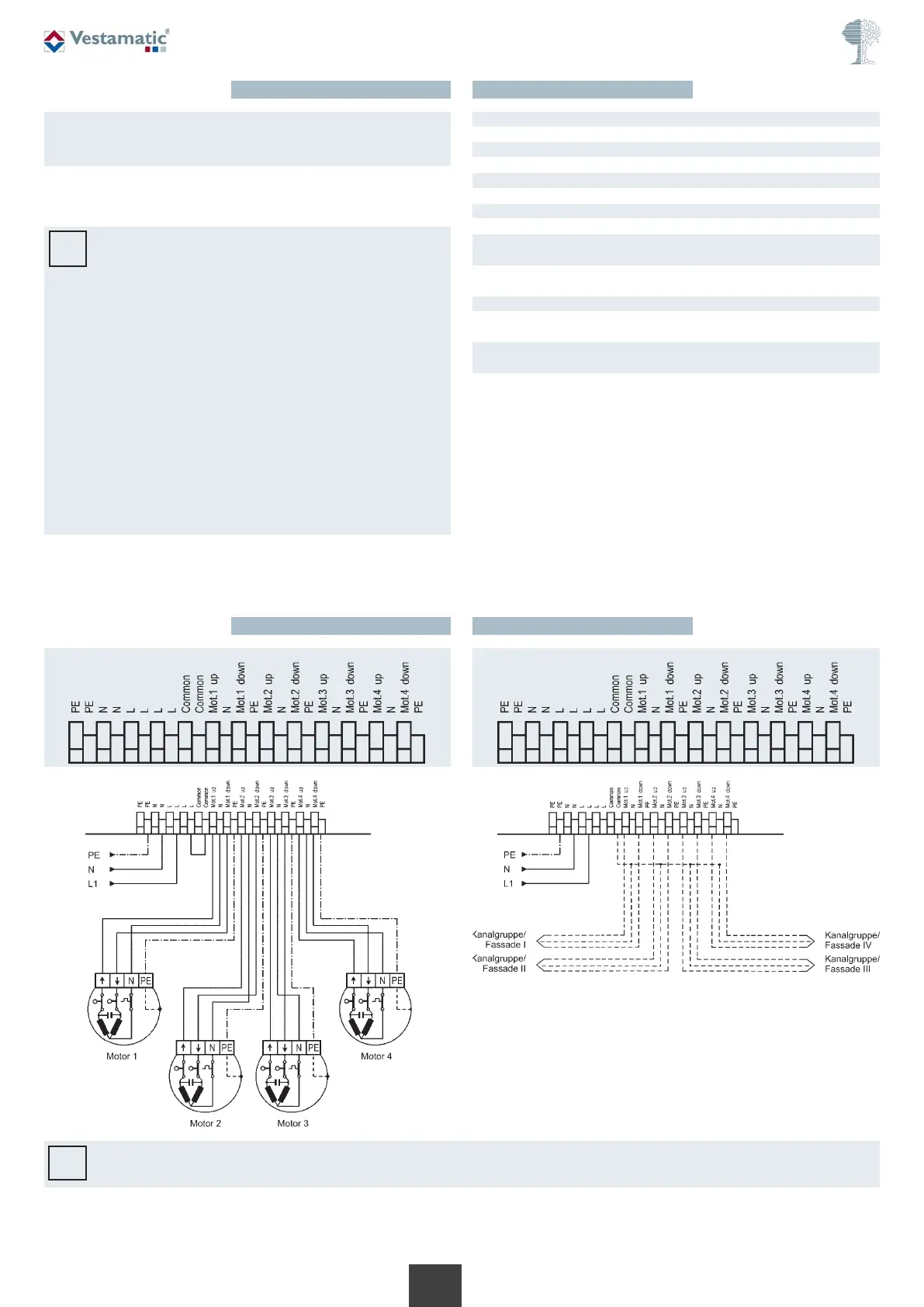

Netz und dezentrale Steuergeräte
HINWEIS!
Bei den Versionen M 2C Wired und RC entfallen die Anschlussklemmen Mot. 3 up bis Mot. 4 down.
