Vetus WP1208 - Wiring Diagrams

48 050406 .01
vetus® Automatic demand water pressure pump WP
10 Elektrische schema’s
Wiring diagrams
Elektrischer Schaltpläne
12 V
−
+
A
B
3
4
5
WP1208
WP1213
12 V
WP1208: 7.5 A,
WP1213: 10 A,
'medium time lag'
2.5 mm
2
(AWG 14)
1
WP2408
WP2413
WP2420
12 V
−
+
A
B
12 V
24 V
WP2408: 5 A,
WP2413: 7.5 A,
WP2420: 15 A,
'medium time lag'
2.5 mm
2
(AWG 14)
3
4
5
1

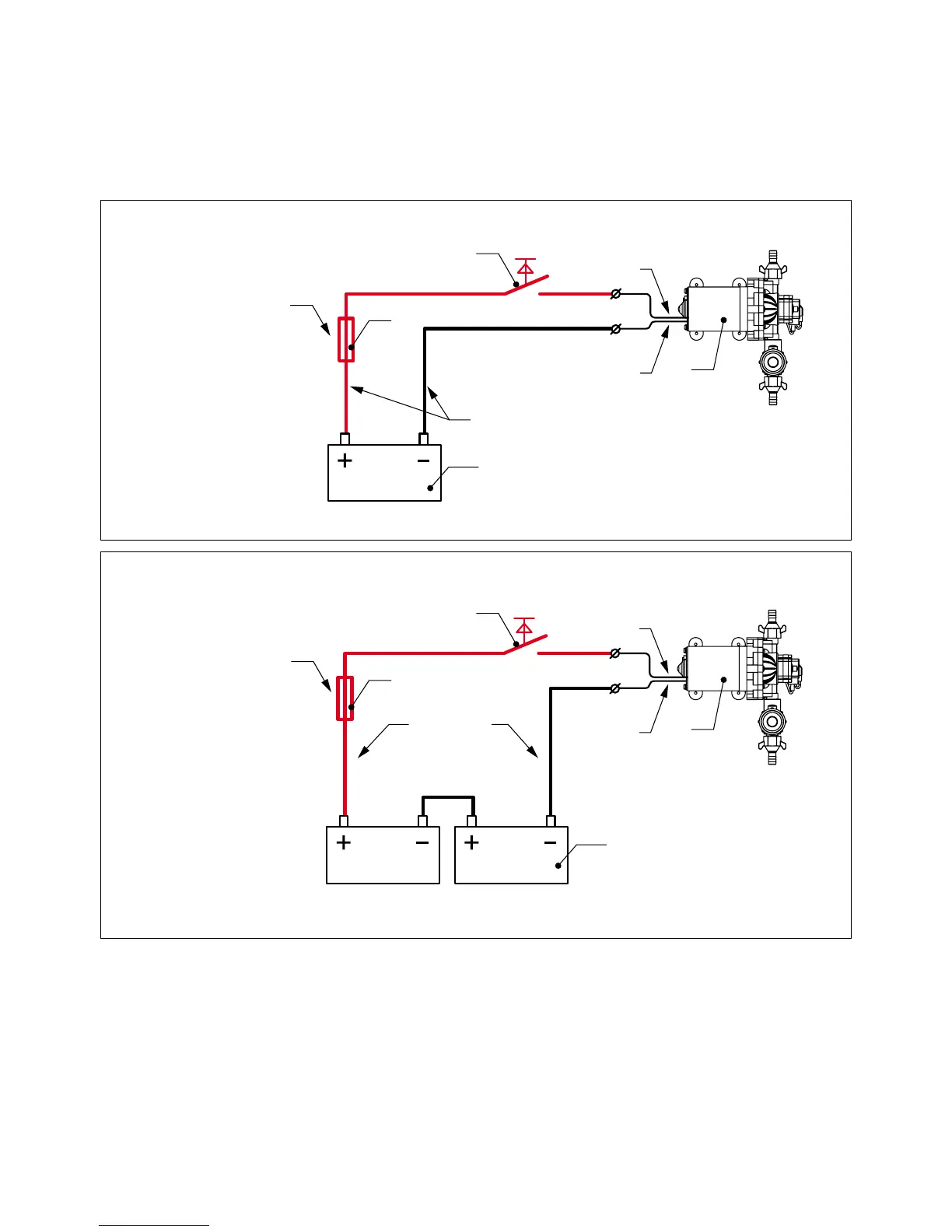

1 Pomp
2 Relais
3 Schakelaar
4 Zekering
5 Accu
A Rood
B Zwart
1 Pump
2 Relay
3 Switch
4 Fuse
5 Battery
A Red
B Black
1 Pumpe
2 Relais
3 Schalter
4 Sicherung
5 Batterie
A Rot
B Schwarz
