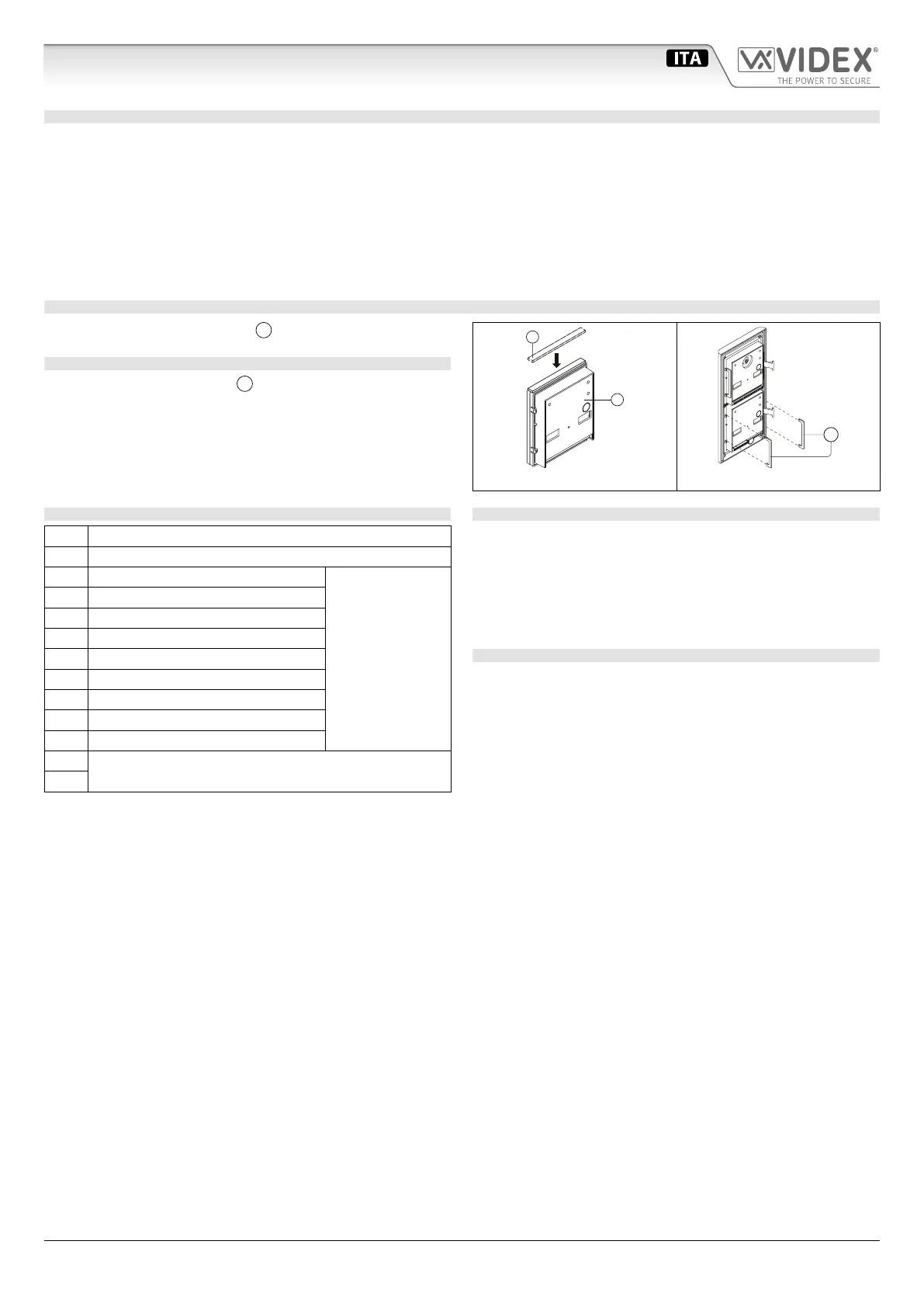

66251780 - V1.1 - 30/04/19
- 8 -
Serie 4000
Art.4901 - Istruzioni di installazione
Art.4901 Modulo tastiera digitale
FUNZIONAMENTO
• Digitare il codice segreto e premere ENTER;
• Se il codice è corretto, il LED verde si accende (2s circa) ed il relé relativo al codice si attiva per il tempo programmato;
• Se il codice è errato, una melodia lo segnala per 4 secondi o più in base al numero di digitazioni errate;
• Per disattivare uno dei relé mentre è in funzione, digitare il relativo codice quindi premere il tasto CLEAR.
NOTE DI FUNZIONAMENTO
• Per far funzionare i relé contemporaneamente, impostare lo stesso codice d’attivazione per ciascun relé.
• Se viene digitato un codice errato, l’unità si blocca per 5 secondi: il tempo di blocco aumenta in base al numero di errati inseri-
menti. L’unità funzionerà solo digitando un codice corretto.
APPLICAZIONE GUARNIZIONE ADESIVA
Applicare la guarnizione adesiva
Y
come mostrato in Fig. 3.
INSERIMENTO FERMI ANTIEFFRAZIONE
Inserire i fermi anti-erazione
W
come mostrato in Fig. 4.
Y
G
Fig. 3
W
Fig. 4
SEGNALI MORSETTERIA DI CONNESSIONE
SW2 Comando d’abilitazione del relé 2 (ingresso attivo basso)
SW1 Comando d’abilitazione del relé 1 (ingresso attivo basso)
NC3 Relé 3 contatto normalmente chiuso
Max
24Vac/dc
3A
NO3 Relé 3 contatto normalmente aperto
C3 Relé 3 contatto comune
NC2 Relé 2 contatto normalmente chiuso
NO2 Relé 2 contatto normalmente aperto
C2 Relé 2 contatto comune
NC1 Relé 1 contatto normalmente chiuso
NO1 Relé 1 contatto normalmente aperto
C1 Relé 1 contatto comune
Ingresso d’alimentazione 12/24Vac/dc
+
PULIZIA DELLA PLACCA
Usare un panno morbido e pulito. Usare acqua tiepida o un de-
tergente non aggressivo.
Non usare:
• prodotti abrasivi;
• prodotti contenenti cloro;
• prodotti per la pulizia dei metalli.
SPECIFICHE TECNICHE
Tensione d’alimentazione: 12/24 Vac/dc – 2VA
Assorbimento: A riposo: 20mA
In funzione: 70mA
Temperatura di lavoro: -10 +50° C
