3. Zusammenbau
1. Führen Sie die beiden Anschlusskabel durch die Turm-
elemente.
2. Stecken Sie den Turm zusammen. Fixieren Sie
die Elemente eventuell mit etwas Sekundenkleber
(s. Abb. 1).
3. Stecken Sie die Rotorblätter bis zum Anschlag auf den
Rotorkopf auf. Achten Sie auf gleichen Abstand aller
Rotorblattspitzen zur Nabe (Abb. 2).
4. Stecken Sie die Nabenspitze auf den Rotorträger
(Abb. 3).
5. Stellen Sie die Richtung der Rotorblätter gleichmäßig
ein (Richtung der Rotorächen, Abstand zum Mittel-
punkt der Nabe), siehe Abb. 4.
6. Stecken Sie den Rotorträger mit den fertig montierten
Rotorblättern vorsichtig auf die Welle (Abb. 5).
7. Befestigen Sie das Modell auf Ihrer Anlage. Die Kabel
können Sie unsichtbar im Inneren des Turms durch die
Anlagenplatte führen.
3. Assembly
1. Pull the connection wires through the elements of the
tower.
2. Put the elements together. Fix them with superglue
(see g. 1).
3 Put the rotor blades until the stop onto the head of the
rotor. Pay attention that all rotor blades have the same
distance to the point of the hub (see g. 2).
4 Put the point of the hub onto the rotor support
(see g. 3).
5. Adjust the direction of the rotor blades smoothly
(direction of the rotor area, distance to the hub),
see g. 4.
6. Put the rotor support with the ready mounted rotor
blades carefully onto the axle (see g. 5).
7. Mount the model on your layout. You can hide the wires
inside the tower and lead them through the ground plate.

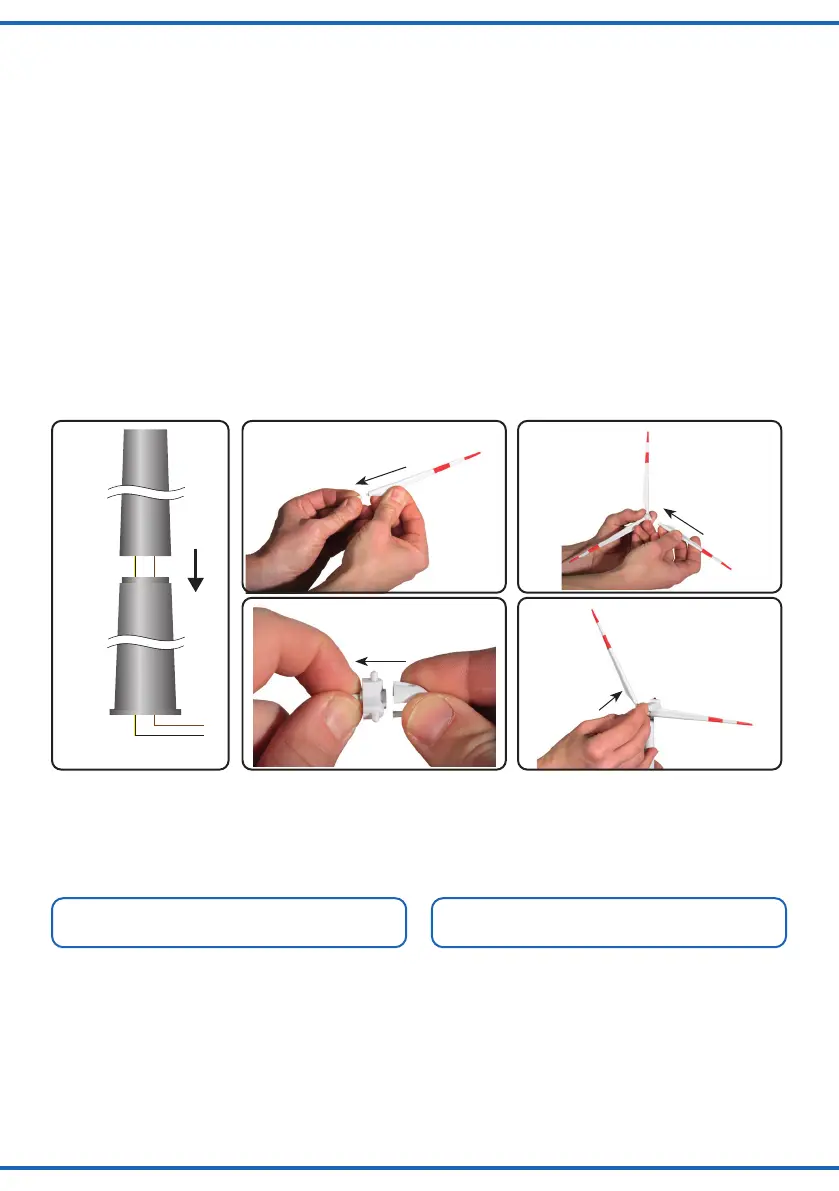

Fig. 1
Abb. 1
Fig. 2
Abb. 2
Fig. 3
Abb. 3
Fig. 4
Abb. 4
Fig. 5
Abb. 5
4. Anschluss
Schließen Sie das Modell gemäß der Abb. 6 an.
5. Technische Daten
Betriebsspannung: 14 – 16 Volt AC~ / DC=
Höhe: 58 cm
4. Connection
Connect the model as shown in g. 6.
5. Technical data
Operating voltage: 14 – 16 V AC~ / DC=
Height: 58 cm
