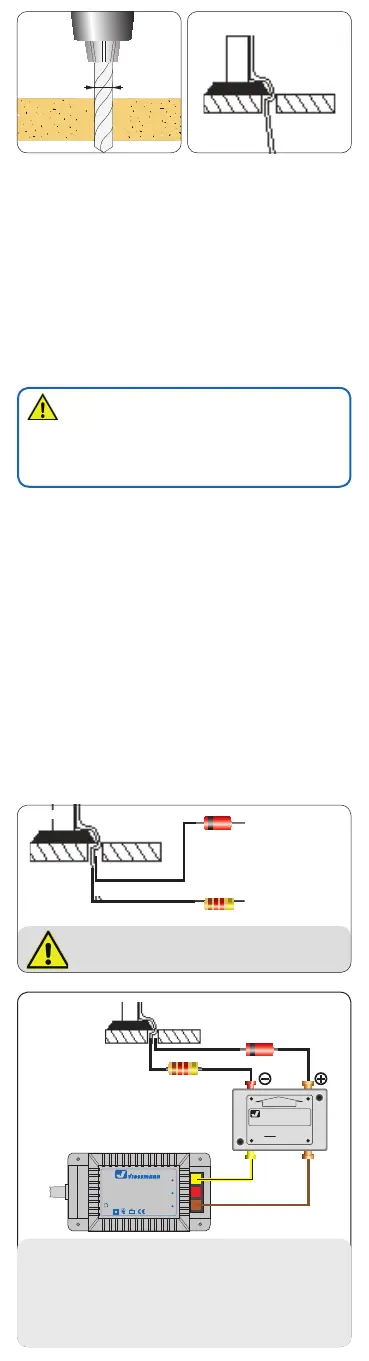

3. Einbau
- Modell vorsichtig aus der Verpackung nehmen.
- Vor dem Einbau auf Funktion prüfen.
- Am Einbauort ein Loch (Ø 2 mm) zur Montage bohren
(Abb. 1).
- Anschlusskabel von oben in die Bohrung (Abb. 2) stecken.
- Positionieren Sie die Werbetafel und kleben Sie deren
Grundplatte mit einem Tropfen Sekundenkleber auf der
Anlagenplatte fest. Beachten Sie beim Kleben auch die
Hinweise auf der Verpackung des Klebstoffs.
4. Anschluss
Vorsicht:
Widerstand und Diode an den Enden der Anschlussdrähte sind
für die Funktion erforderlich. Keinesfalls entfernen (Abb. 3)! Wi-
derstände nicht mit Isolationsmaterial umhüllen, da sonst keine
ausreichende Kühlung möglich ist!
Lassen Sie beim Anschließen der Kabel unterhalb des LED-
Modells eine Schleife von ca. 2 – 3 cm Länge, damit Sie die
Leuchte bei evtl. Arbeiten aus der Montagebohrung ziehen und
umlegen können.
Schließen Sie das LED-Modell an den Lichtausgang eines Mo-
dellbahntransformators (z. B. Art. 5200) an (Abb. 3 oder Abb. 4).
Gleichspannung: Verbinden Sie die Diode (rotes Bauteil mit
schwarzer Markierung) mit dem Plus-Pol des Netzteils, den
Widerstand mit dem Minus-Pol.
Wechselspannung: Bei Betrieb mit Wechselspannung kann
es zu leichtem Flackern kommen. Daher empfehlen wir den
Betrieb mit dem Viessmann-Powermodul, Art. 5215 (Abb. 4).
Ein Powermodul ist ausreichend für ca. 100 LED-Leuchten
oder -Strahler. Verbinden Sie die Diode des Anschlusskabels
mit der braunen Ausgangsbuchse (+), den Widerstand mit der
roten Ausgangsbuchse (-) des Powermoduls.
Abb. 4
TIPP: Powermodul, Art. 5215
- Verhindert Flackern bei Wechselstrom.
- Annähernd doppelte Helligkeit gegenüber reinem
Wechselstrombetrieb.
TIP: Power module, item 5215
- Offers flicker-free lighting when using AC power.
- Nearly double brightness is possible.
Diode
diode
Widerstand
resistor
2 mm
