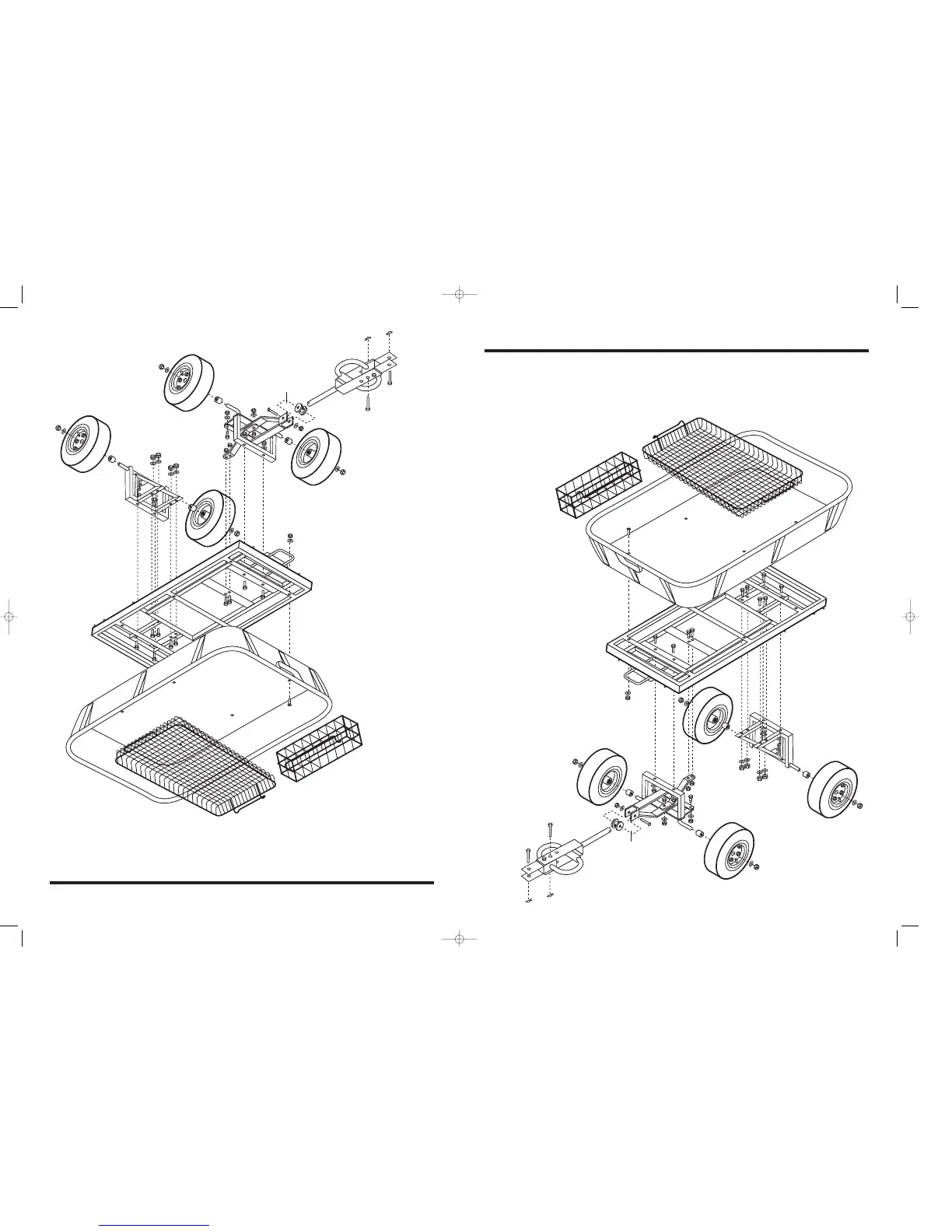

DIBUJO AMPLIADO PARA EL MONTAJE
PIEZAS
(1) Plataforma de plástico - 1
(2) Ruedas neumáticas de 13" x 5" - 4
(3) Bastidor de soporte - 1
(4) Conjunto de soporte delantero - 1
(5) Conjunto de soporte posterior - 1
(6) Manija - 1
(7) Acoplamiento de plástico - 1
(8) Bandeja grande para accesorios - 1
(9) Bandeja pequeña para accesorios - 1
(1)
(2)
(2)
(2)
(2)
(3)
(4)
(5)
(6)
(7)
(8)
(9)
EXPLODED DRAWING FOR ASSEMBLY
PARTS
(1) Plastic Bed - 1
(2) 13” x 5” Pneumatic Wheels - 4
(3) Frame Support - 1
(4) Front Support Assembly - 1
(5) Rear Support Assembly - 1
(6) Handle - 1
(7) Plastic Coupling - 1
(8) Large Accessory Tray - 1
(9) Small Accessory Rack - 1
(1)
(2)
(2)
(2)
(2)
(3)
(4)
(5)
(6)
(7)
(8)
(9)
