17
PLANIFICATION DU CÂBLAGE
1. Cette hotte encastrée utilisant un ventilateur Flex (vendu
séparément) consomme 3,0 A et exige un circuit de 120 VCA,
60Hz. Si un ventilateur est installé à distance (vendu séparément),
le système consomme 6,0 A et exige un circuit de 120 VCA, 60Hz.
2. La hotte comporte un cordon électrique de 45,7 cm (18 po) de
longueur muni d'une  che à trois broches. Prévoir l’installation
d’une prise de courant permettant de brancher le cordon de
l’appareil.
3. Installer la boîte électrique conformément aux codes locaux.
4. La longueur du câble entre le boîtier électrique et la hotte est
de 50,8 cm (20 po).
5. La longueur du câble du ventilateur (vendu séparément) jusqu'au
boîtier électrique est de 1,5 m (5 pi).
PRÉPARATION DE LA HOTTE
ENCASTRÉE
PLANIFICATION DE LA
DÉCOUPE DU COMPTOIR
!
ATTENTION : AVANT DE DÉCOUPER L’OUVERTURE
DES CONDUITS DANS L’ARMOIRE, véri er que
les solives du plancher, les montants des murs,
les ls électriques et la plomberie ne présentent
aucunenuisance.

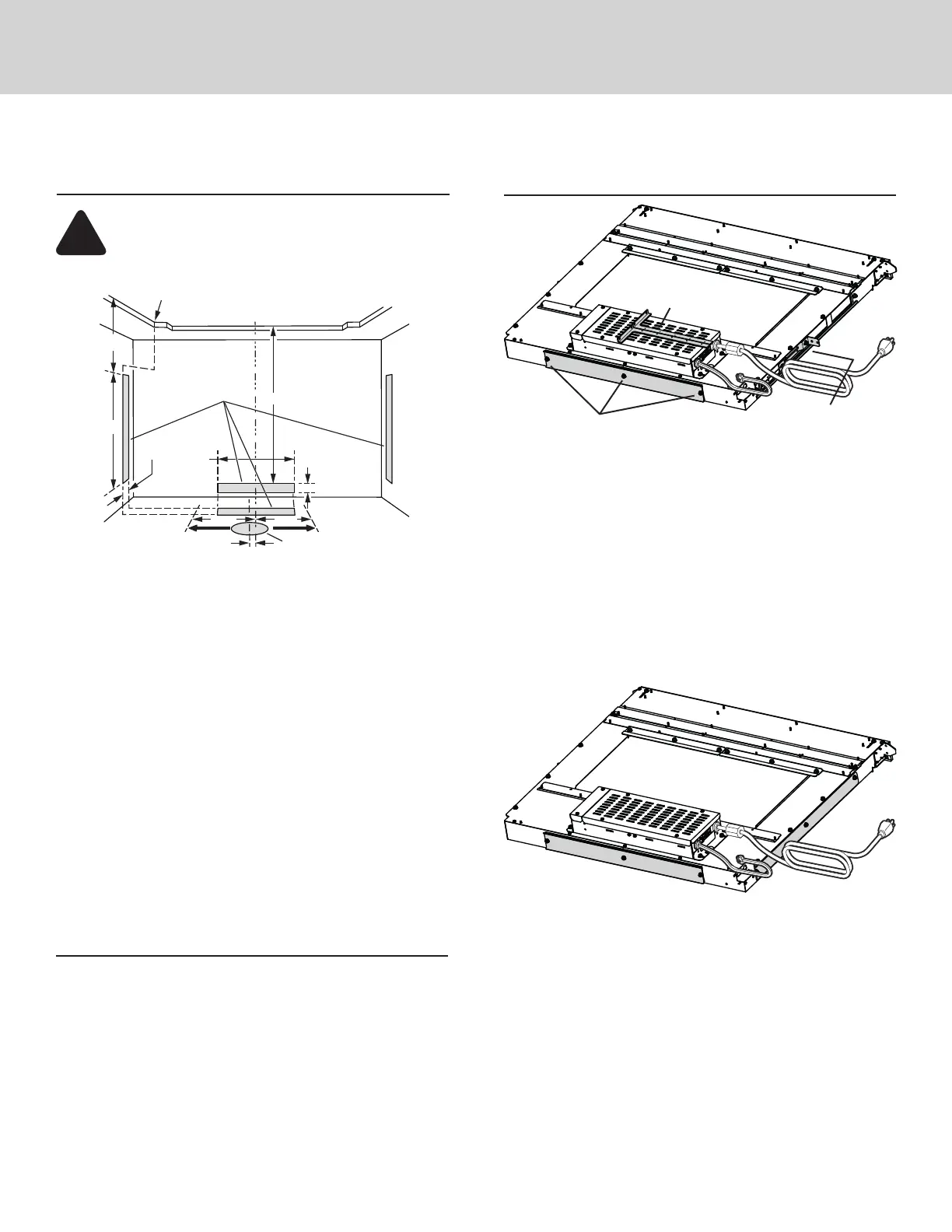

Utiliser les dimensions indiquées dans l’illustration ci-dessus pour
plani er l’accès des conduits dans l’armoire. En règle générale, un
conduit rectangulaire de 4,8 cm x 48,3 cm (1-7/8 po x 19 po) est
utilisé au travers de la gauche, la droite, à travers le bas de l'armoire
et l’arrière de l’armoire- alors qu’un conduit rond de 20,3 cm (8 po)
est utilisé à travers le bas de l’armoire.
Pour une sortie à gauche, à droite ou à l’arrière :
Prévoir au moins 45,7 cm (18 po) pour la transition et le coude ou
le ventilateur.
Pour une sortie à gauche ou à droite :
Une armoire de 76,2 cm (30 po) de profondeur est recommandée
pour un alignement adéquat avec le ventilateur Flex. Le
ventilateur Flex peut être  xé à la paroi arrièrede l’armoire ou à
une plateforme ou un cadre (non fourni) appuyé sur la base de
l’armoire. (Consulter les instructions du ventilateur Flex).
Une armoire de 61 à 76,2 cm (24 à 30 po) de profondeur est
nécessaire selon le type d’appareil de cuisson.
21 po
centré
4 po
21 po
24¾ po
FLUSH
5 po
/
8
7
4 po
TROU POUR CONDUIT
DE
8 po OU 10 po ROND
(*Ajustable de 6 po à gauche et 6 po à dr
o
(Avec la plaque de sortie, l’ouverture e
s
ajustable de 6 po à gauche comme à dr
o
de la ligne de centre de l’installation)
1½ po**
6 po*
6 po*
** Si un ventilateur Flex
est installé, 1½ po à gauche
de la ligne de centre
de l’installation
LIGNE DE CENTRE
DE L’INSTALLATION
INTÉRIEUR DE
L’ARMOIRE -
ARRIÈRE
COIN ARRI
È
RE DE LA D
É
COUPE
DE LA SURFACE DE CUISSON
TROU POUR
CONDUIT ET
TRANSITIONS DE
1
7
/8 po x 19 po
PLANCHER
INTÉRIEUR
DE L’ARMOIRE
3. Couvrir les ouvertures d'éjection qui ne seront pas reliées aux
conduits.
Remarque :
Utiliser les ÉCROUS retirés précédemment.
1. Placez la hotte encastrée sur le dos sur une table ou une
surface de travail plane.
2. Retirer les SUPPORTS DE FIXATION SUPÉRIEURS de la hote
en coupant les attaches autobloquantes. Enlever et mettre
de côté les PIEDS DE SUPPORT des côtés de la hotte (un
pied par côté).
Remarque : Se défaire des vis de retenue, mais GARDER LES
ÉCROUS.
Retirer l'ensembe des 3 COUVERCLES D'ÉJECTION du
dessous de la hotte.
COUVERCLES D'ÉJECTION
(RETIRER ET GARDER LES ÉCROUS)
SUPPORTS
SUPÉRIEURS
PIEDS DE SUPPORT
(GARDER L'ÉCROU,
JETER LES VIS)
