6

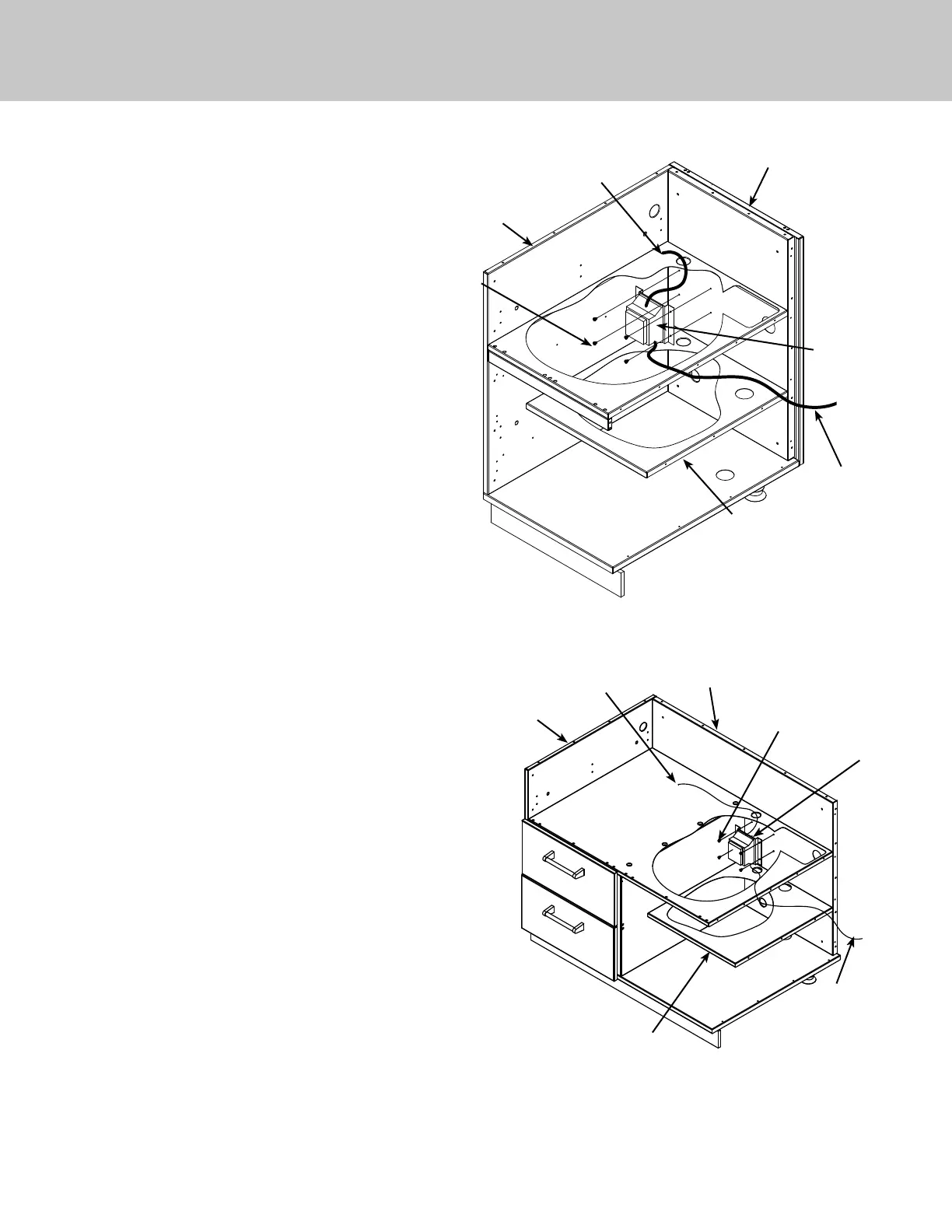

Installation du transformateur
Pour les modèles VBBO5160/VBBO5260
1. Le transformateur doit être monté à l’intérieur
de l’encadrement.
2. Si vous installez une grille Viking sur un côté du
brûleur, vous trouverez un trou sur un côté de
l’encadrement fourni, afi n de raccorder la grille
au brûleur électrique ou au brûleur latéral.
3. Dans le cas contraire, repérez les quatre trous
du panneau arrière et passez la fi che CA à
travers le trou de la tablette et le trou du
panneau arrière.
4. Alignez les trous du transformateur avec ceux
du panneau arrière.
5. Utilisez les (4) vis n° 10-12 fournies avec un
embout Torx T25 pour fi xer à l’aide d’une
visseuse le transformateur au panneau arrière.
6. Passez le connecteur à travers le trou ci-dessus
pour le raccorder au brûleur latéral ou au
brûleur électrique.
panneau
arrière
Alimentation
de l’unité
Panneau
latéral
tablette
(4) vis n°
10-12
transformateur
Pour les modèles VQBO5420
1. Le transformateur doit être monté à l’intérieur de
l’encadrement.
2. Repérez les quatre trous dans le panneau arrière et
passez la fi che CA à travers le trou de la tablette et
le trou du panneau arrière.
3. Alignez les trous du transformateur avec ceux du
panneau arrière.
4. Utilisez les (4) vis n° 10-12 fournies avec un embout
Torx T25 pour fi xer à l’aide d’une visseuse le
transformateur au panneau arrière.
5. Passez le connecteur à travers le trou ci-dessus
pour le raccorder à la grille.
6. Si vous installez un brûleur latéral Viking ou un
brûleur électrique sur un côté de la grille, vous
trouverez un trou sur un côté de l’encadrement
fourni, afi n de raccorder le connecteur de la grille
aux brûleurs
panneau
arrière
Panneau
latéral
(4) vis n°
10-12
transformateur
Bloc
d’alimentation
tablette
Alimentation
de l’unité
INSTALLATION
Bloc
d’alimentation
