8
ΣΥΝΑΡΜΟΛΟΓΗΣΗ
Οταν συναρμολογήσετε τη συσκευή, ακολουθήστε τις οδηγίες χρήσης που περιέχονται σε αυτό το
εγχειρίδιο χρήσης.

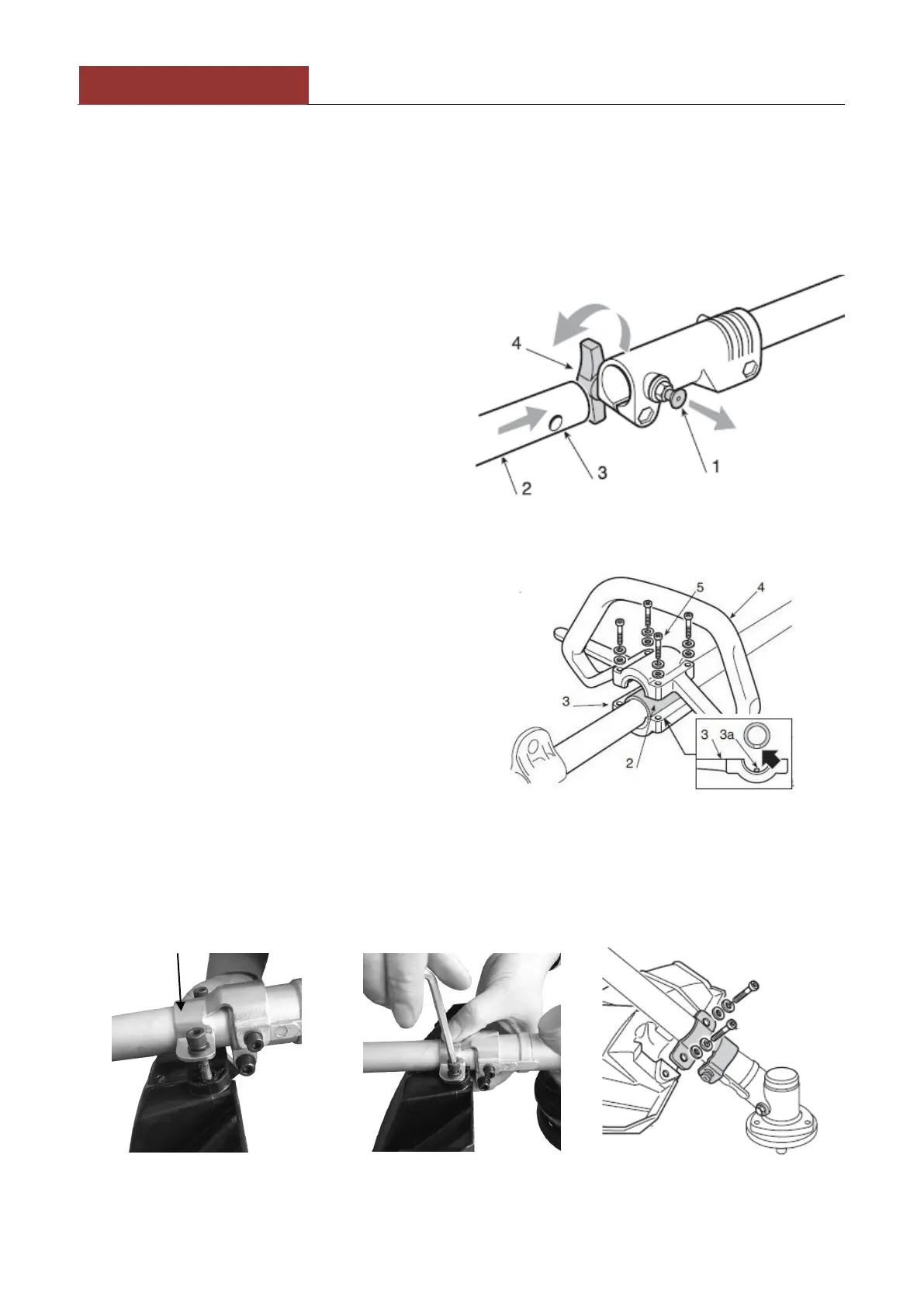

1. Τοποθέτηση του σωλήνα:
- Τραβήξτε τη βίδα στάσης (1) και σπρώξτε το
κάτω μέρος του σωλήνα (2) προς τα κάτω,
μέχρι η βίδα στάσης (1) να μπει στην τρύπα
(3) στο σωλήνα. Αυτό είναι πιό εύκολα να
κάνετε εάν απαλά γυρνάτε το κάτω μέρος
του σωλήνα (2) και στις δύο κατευθύνσης. Η
βίδα (1) είναι στη θέση της όταν πλήρως έχει
μπει στην τρύπα.
- Οταν κάνετε την τοποθέτηση, ισχυρά
ασφαλίστε το σωλήνα (4).
2. Συναρμολόγηση των χειρολαβών στο μηχάνημα.
- Τοποθετήστε το χιτώνιο (2) και το κάτω
μέρος (3) με την προστασία, τοποθετήστε τη
βίδα (3a) σε μία από τις τρεις τρύπες στο
σωλήνα κίνησης.
- Τοποθετήστε τη μπροστινή χειρολαβή (4)
χρησιμοποιόντας τις βίδες (5).
- Πριν σφίξτε τις βίδες (4), ευθυγραμμίστε
σωστά τη χειρολαβή σε σχέση με το σωλήνα
κίνησης.
- Σφίξτε τις βίδες (4) έως το τέλος.
3. Εγκαταστήστε τις συσκευές προστασίας.
Ρυθμίστε τη κίνηση χρησιμοποιώντας το εξάγωνο κλειδί Αλλεν και το Γαλλικό κλειδί που
επισυνάπτονται ως πρότυπα εξαρτήματα για τη σύνδεση των παξιμαδιών προστασίας της
συσκευής.
Η συσκευή προστασίας είναι στερεωμένη για τη μετάδοση της γωνίας, χρησιμοποιόντας δύο βίδες.
