18
POZNÁMKA
Na najdlhšiu životnosť reťaze nechajte, aby nové alebo vymenené reťazové očko vsalo olej
cez noc pred inštaláciou.

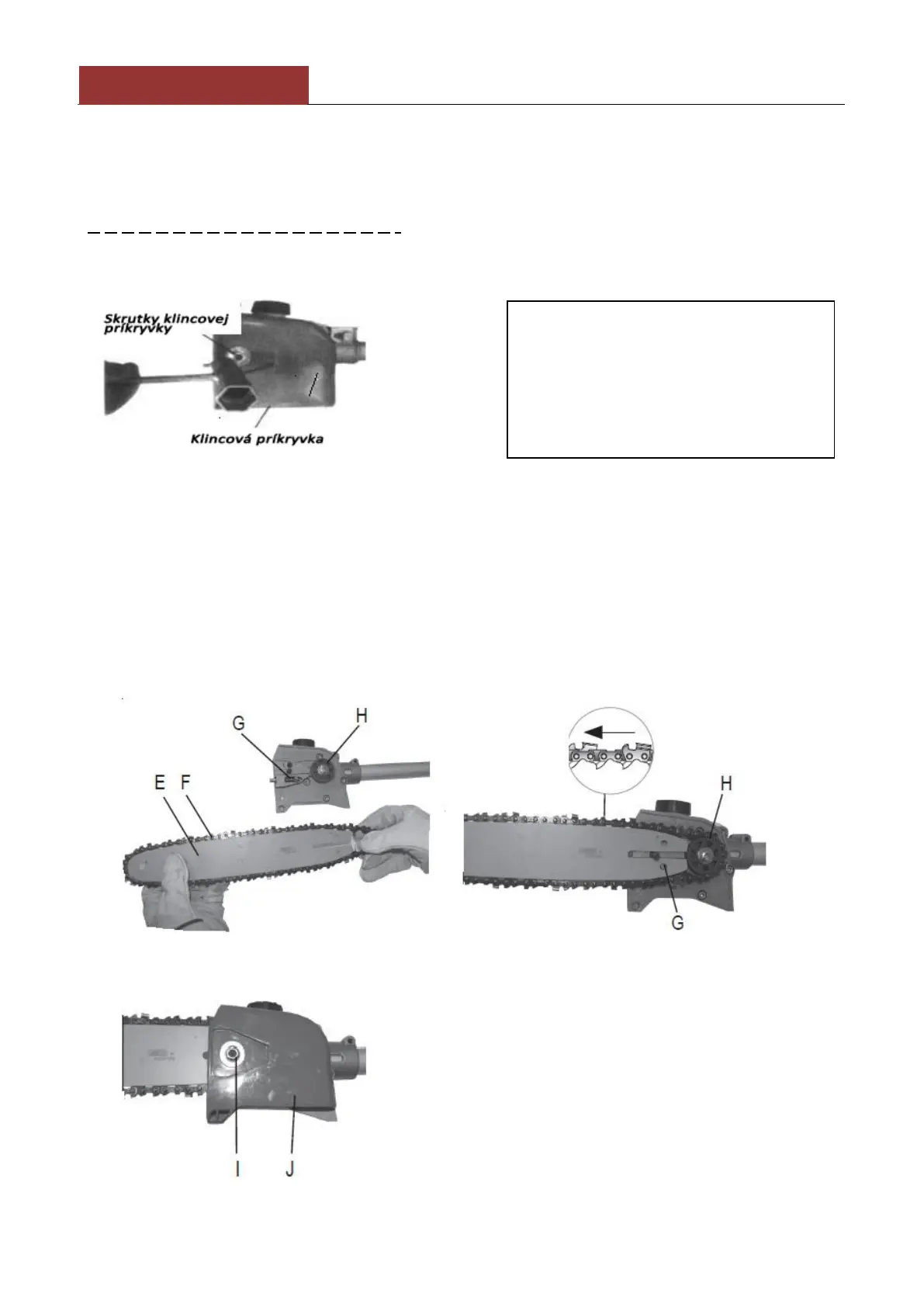

1. Použitím malého konca zástrčkového kľúča odstráňte skrutku klincovej príkryvky (otáčajte
proti smeru otáčania hodinových ručičiek) a odstráňte reťazové koleso.
2. Dajte lištu nad kolík na montáž lišty na montáži hlavy rezačky. Narovnajte skrutku na napínanie
reťaze pomocou skrutkovača:
- Posuňte príkryvku reťazového kolesa (položka J) zrušením pripevnenia skrutky (položka I).
Položte reťaz (položka F), ako je zobrazené, do drážky, ktorá sa krúti okolo tyčky rezačky
- (položka E). Všimnite si narovnanie reťazových ozubení. Dajte tyčku rezačky do podstavca
v jednotke ozubeného kolesa. Dajte reťaz okolo reťazového kolesa (položka H). Postarajte sa,
aby sa ozubenia reťaze iste upevnili v reťazovom kolese. Tyčka rezačky musí byť pripojená na
skrutku na napínanie reťaze (položka G).
3. Dajte príkryvku reťazového kolesa (položka J) nad kolík tyčky. Iba stlačením prstom umiestnite
skrutku klincovej príkryvky.
VAROVANIE!
Nenarovnanie lišty a skrutky na napínanie
reťaze môže spôsobiť vážne poškodenia
klincovej príkryvky, lišty, skrutky na
napínanie reťaze a montáže hlavy rezačky.
