8
MONTAŽA
Prilikom montiranja mašine, molimo sledite štampana uputstva za montažu.

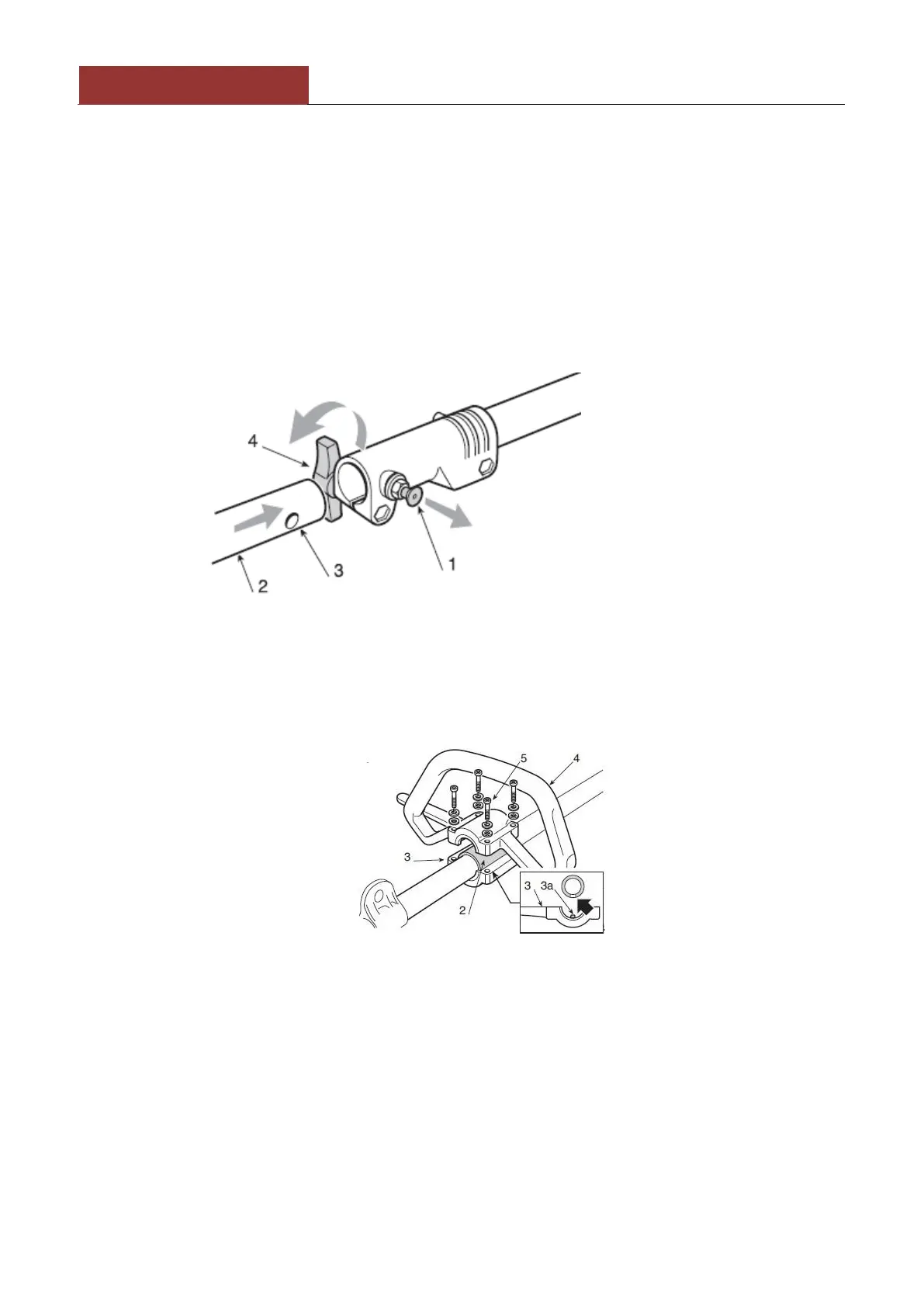

1. Postavljanje šipke:
- Izvucite šraf za zaustavljanje (1) i gurajte donji deo šipke (2) na dole dok se šraf
za zaustavljanje (1) ne udene u rupu (3) u šipci. Ovo je lakše uraditi ako blago okrećete dno
šipke (2) u oba smera. Šraf (1) je na mestu kada je u potpunosti uglavljen
u rupu.
- Kada je utaknete, snažno pričvrstite polugu (4).
2. Montiranje ručica na mašini.
-Namestite rukav (2) i donji deo (3) sa zaštitom, i namestite šraf (3a) u jednu od tri rupe na
pogonskoj cevi.
-Namestite prednju ručicu (4) upotrebom šrafova (5).
-Pre nego što pričvrstite šrafove (4), ispravno poravnajte ručicu u skladu sa pogonskom cevi.
-Pričvrstite šrafove (4) do kraja.
3. Montirajte uređaje za zaštitu.
Podesite prenos pomoću šestougaonog ključa i francuskog ključa koji su priloženi kao
standardna prateća oprema za pričvršćivanje navrtanja uređaja za zaštitu.
- Uređaj za zaštitu je fiksiran za prenos ugla pomoću dva šrafa.
