18

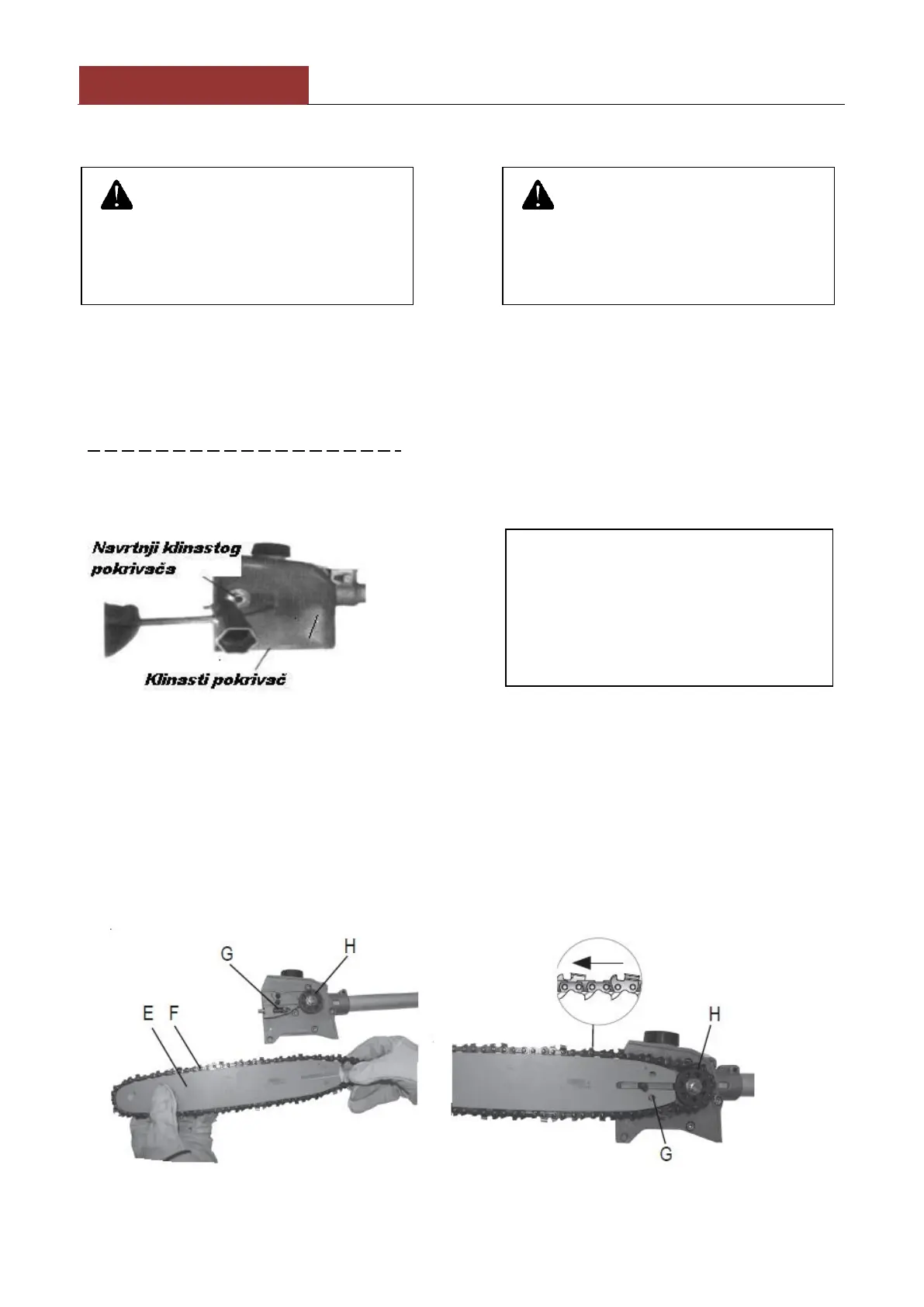

Instalacija i podešavanje vodilice i lanca
NAPOMENA
Za najduži radni vek lanca pustite da se nova ili zamenjena lančana petlja upije u ulju preko
noći pre instalacije.
1. Upotrebom malog kraja ključa za utikač uklonite navrtanj klinastog pokrivača (okrećite suprotno od
kazaljke na satu
za uklanjanje) i uklonite pokrivač za lančani točak.
2. Postavite vodilicu iznad direka za montažu vodilice na montaži glave sekača. Poravnajte šraf za
stezanje lanca pomoću šrafcigera:
-Pomerite pokrivač za lančani točak (stavka J) poništenjem pričvršćivanja navrtnja (stavka I).
Položite lanac (stavka F) kako je prikazano u žleb koji se vrti oko šipke sekača (stavka E). Primetite
poravnanje lančanih zubaca. Postavite šipku sekača na postolje u jedinici zupčanika. Postavite
lanac oko lančanog točka (stavka H). Postarajte se da se zupci lanca sigurno udenu u lančani točak.
Šipka sekača mora se prikačiti u zavrtanj za stezanje lanca (stavka G).
UPOZORENJE
Nikada ne pokušavajte da instalirate,
zamenite ili podesite lanac ako motor
ne radi.
UPOZORENJE
Lanac testere je veoma oštar. Nosite
rukavice da biste zaštitili ruke prilikom
rukovanja.
OPREZ!
Neporavnanje vodilice i šrafa za
stezanje lanca može dovesti do
ozbiljnih oštećenja klinastog
pokrivača, vodilice, šrafa za stezanje
lanca i montaže glave sekača.
