Vimar 0836 User Manual

L1
B
C
321S
+J -+
15 1O O PRI
2
1
5
6
3
4
D
A
5
7
6
2
4
3
1
B
B
7
8
4
6
5
2
3
1
R
N. C2026R1
RETE-MAINS
RÉSEAU-NETZ
RED-REDE
CITOFONO-PHONE
POSTE-HAUSTELEFON
TELÉFONO-TELEFONE
Art. 620R
ALIMENTATORE
POWER SUPPLY
ALIMENTATION
NETZGERÄT
ALIMENTADOR
Art. 0836
C- Serratura elettrica-Electric lock
Gâche électrique-Elektrischer Türöffner
Cerradura eléctrica-Trinco eléctrico 12V~
D- Posto esterno-Speech unit
Poste externe-Außenstelle
Aparato externo-Posto externo
Art. 0930/0836, 930F
B- Pulsante supplementare serratura
Additional push-button for lock
Poussoir supplémentaire gâche
zusätzliche Türöffnertaste
Pulsador suplementario cerradura
Botão suplementar de trinco
A- Targa con posto esterno
Entrance panel
Plaque de rue avec poste externe
Klingeltableau mit Außenstelle
Placa con aparato externo
Botoneira com posto externo
serie-série 1200, 1300, 3300, 8000, 8100 - PATA
-
VIUM - 2550/301-302
CITOFONO-PHONE
POSTE-HAUSTELEFON
TELÉFONO-TELEFONE
Art. 8870
Sezione conduttori - Conductor section
Sections des conducteurs-Leiterqueschnitt
Secciones conductores-Secção condutores
Conduttori-Conductors Ø fino a 50m-Ø up to 50m Ø fino a 100m-Ø up to 100m Ø fino a 200m-Ø up to 200m
Conductors-Leitungslänge Ø jusqu’à 50m-Ø bis 50m Ø jusqu’à 100m.-Ø bis 100m Ø jusqu’à 200m.-Ø bis 200m
Conductores-Condutores Ø hasta 50m - até 50m Ø hasta 100m - até 100m Ø hasta 200m - Ø até 200m
Comune e serratura
Common and lock
Commun et gâche
Gemeinsame und Türöffner 0,5 mm
2
0,75 mm
2
1,5 mm
2
Común y cerradura
Commun e trinco
Altri-Others-Autres
Andere-Otros-Outros 0,25 mm
2
0,5 mm
2
1 mm
2

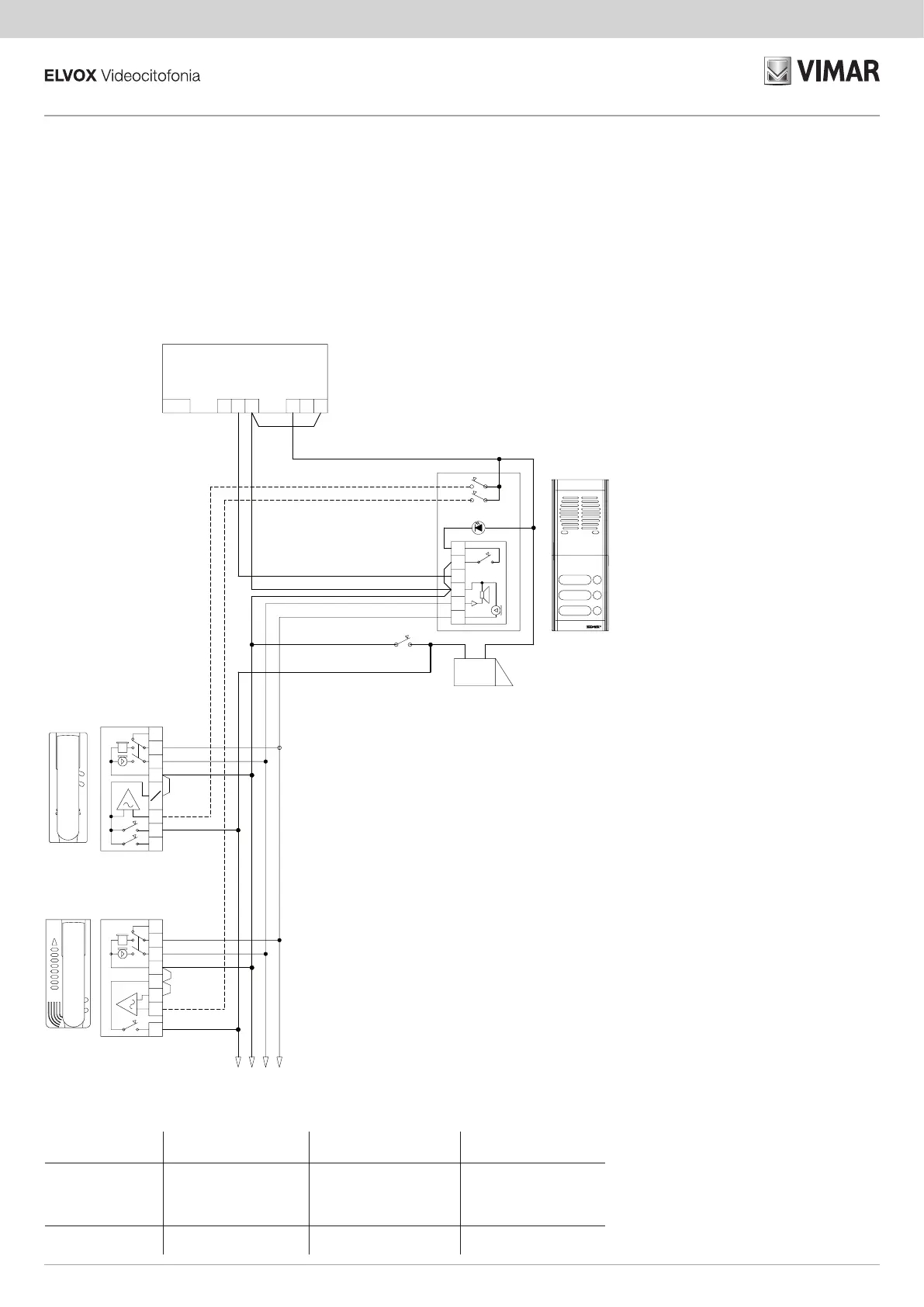

SCHEMA COLLEGAMENTO PORTIERE ELETTRICO CON POSTO ESTERNO AM PLI FI CA TO ART. 0930/836, 930F ED
ALIMENTATORE ART. 0836.
WIRING DIAGRAM FOR ELECTRIC DOOR-OPENER SYSTEM WITH AMPLIFIED SPEECH UNIT ART. 0930/836, 930F
AND POWER SUPPLY ART. 0836.
SCHÉMA DES CONNEXIONS POUR PORTIER ÉLECTRIQUE AVEC POSTE EXTERNE AMPLIFIÉ ART. 0930/836, 930F
ET ALIMENTATION ART. 0836.
SCHALTPLAN FÜR TÜRSPRECHANLAGE MIT VERSTÄRKE AUSSENSTELLE ART. 0930/836, 930F UND NETZGERÄT
ART. 0836.
ESQUEMA DE CONEXIONADO PARA PORTERO ELÉCTRICO CON APARADO EXTERNO AMPLIFICADO ART. 0930/836,
930F Y ALIMENTADOR ART. 0836.
ESQUEMA DE LIGAÇÃO PARA PORTEIRO ELÉCTRICO COM POSTO EXTERNO AMPLIFICADO ART. 0930/836, 930F
E ALIMENTADOR ART. 0836.
11
0836
