Descrição

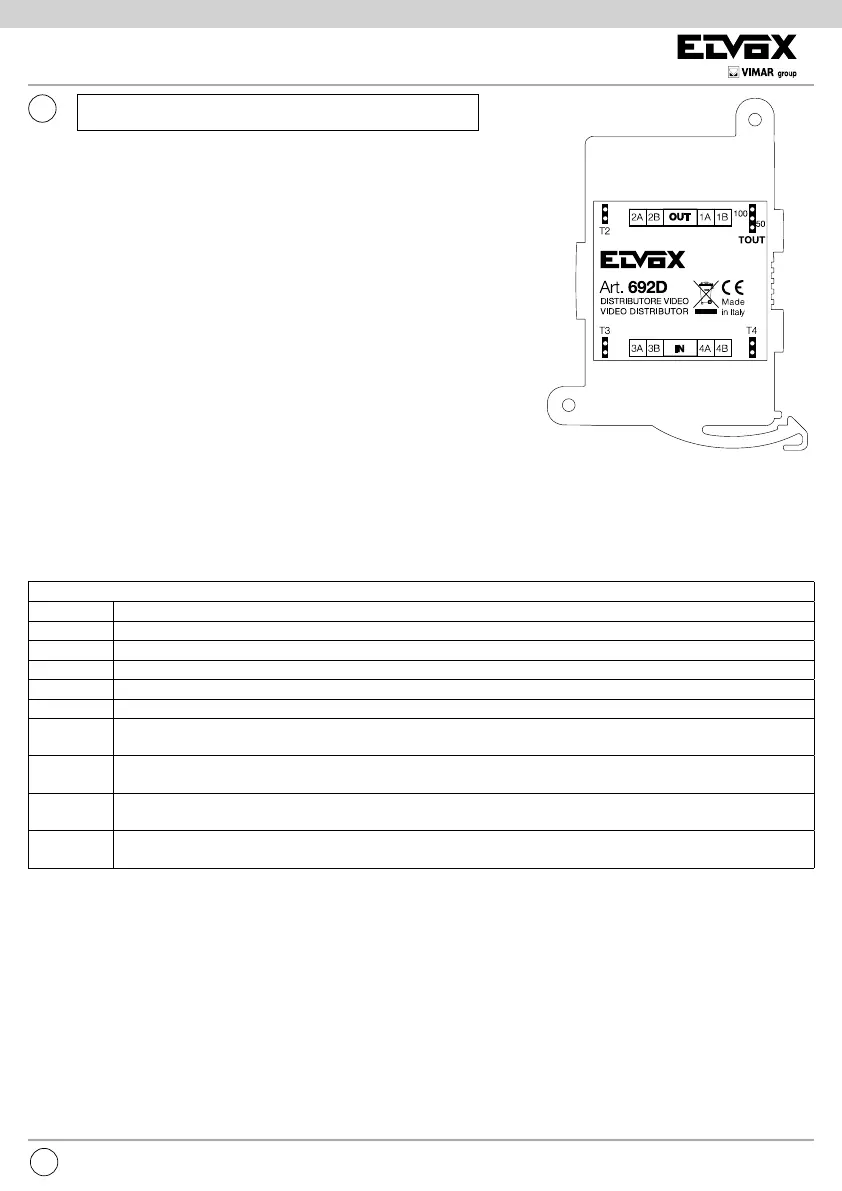

O art. 692D é um distribuidor passivo no andar. O distribuidor pode estar dentro
de uma caixa de derivação ou numa calha DIN. O esquema de ligação SI632
refere-se a uma instalação de vídeo com uma coluna montante e distribuidor
no andar. Há outras configurações nas instruções das botoneiras, das unidades
electrónicas ou do manual Due fili.
Características
A corrente máxima para cada saída é de 700 mA (pode suportar dois monitores
em paralelo com acendimento simultâneo).
Temperatura de funcionamento + 5 / + 40 °C.
Dimensões (Largura x Altura X Profundidade): 60x82x21 mm
Legenda dos bornes e ligações
IN Entrada da coluna montante Due Fili
OUT Saída da coluna montante Due Fili.
1A - 1B Saída para o telefone/monitor. Deve ser sempre utilizada (ligada).
2A - 2B Saída para o telefone/monitor. Se não estiver ligado, consulte a descrição de T2
3A - 3B Saída para o telefone/monitor. Se não estiver ligado, consulte a descrição de T3
4A - 4B Saída para o telefone/monitor. Se não estiver ligado, consulte a descrição de T4
TOUT Pin-strip de 3 vias. O Jumper deve ser retirado se a coluna montante continuar no borne OUT. Deve ser inserido
em 100 (por defeito) ou 50 se o 692D for o último da cadeia.
T2 Pin-strip de 2 vias. Com o telefone ou o monitor ligados aos bornes 2A e 2B, o jumper deve ser retirado. Se não
ligar nada nos bornes, deixe o jumper inserido.
T3 Pin-strip de 2 vias. Com o telefone ou o monitor ligados aos bornes 3A e 3B, o jumper deve ser retirado. Se não
ligar nada nos bornes, deixe o jumper inserido.
T4 Pin-strip de 2 vias. Com o telefone ou o monitor ligados aos bornes 4A e 4B, o jumper deve ser retirado. Se não
ligar nada nos bornes, deixe o jumper inserido.
Ligações e configurações
A ligação da saída 1A e 1B é obrigatória para o bom funcionamento da instalação.
Se as linhas 2A - 2B, 3A - 3B, 4A - 4B forem ligadas, devem retirar-se respectivamente os jumpers T2, T3, T4. Se não forem usadas,
deixe os Jumpers T2, T3, T4 inseridos. Se a coluna montante continuar no borne OUT, retire o jumper TOUT. No último 692D da coluna
montante (o borne OUT não é usado) o jumper TOUT deve ser inserido em 100, se se usar o cabo Elvox, 50 se se usar o cabo CAT5
com fios entrelaçados acoplados.
