Descripción
El teléfono 8879 de la serie Petrarca art. 8870 es para porteros eléctricos
o vídeo-porteros de Due Fili Plus. Está dotado de serie con dos pulsa-
dores: uno de servicio auxiliar para la apertura de la cerradura y el otro
para de la escalera.
Caja de conexiones y conectores
1, 2) Línea bus.
4, 6P) Conexión para pulsador de llamada desde fuera de la puerta.
5, 6S) Conexión para timbre suplementario.
Regulaciones
El volumen de la llamada se puede regular desplazando el hilo del alta
-
voz entre los conectores A+ (tono alto) y A- (tono bajo).

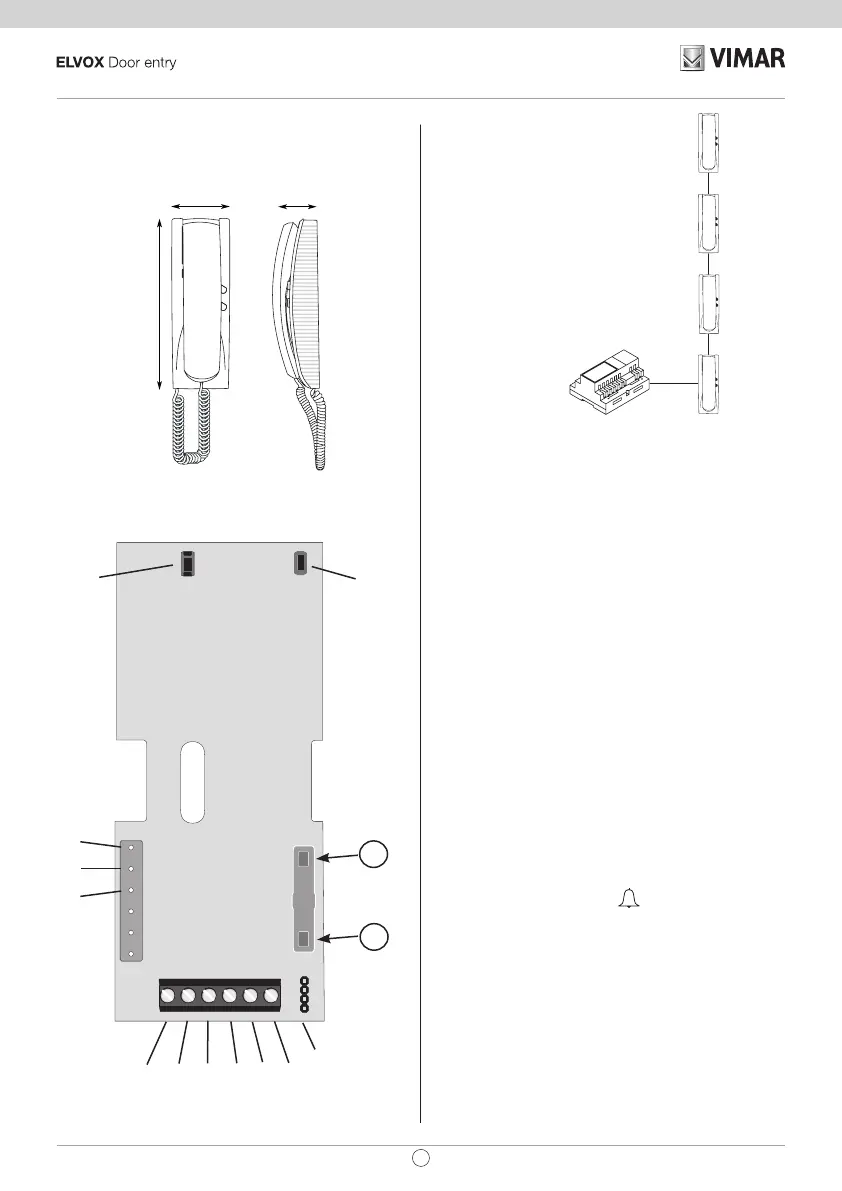

Fig. 1
220 mm
60 mm
75 mm
Programación
Las programaciones del teléfono son de tres tipos: asignación del código de
identicación o código de llamada(indispensable), asignación del código de
identicación secundario (para teléfonos asociados a un teléfono principal),
programación de los pulsadores para servicios auxiliares y llamadas inter
-
comunicantes (si es necesario).
Las programaciones se deben efectuar con la instalación encendida, sin
comunicaciones activas, y únicamente tras conectar los porteros eléctricos/
vídeo-porteros a la instalación y programar las placas.
Programación del código de identicación
El código de identicación se tiene que programar mediante una placa
(principal-MASTER) presente en la instalación y ya congurada.
El teléfono se suministra sin código de identicación asociado. Para com
-
probarlo, accionar el pulsador de la cerradura: el teléfono emitirá tres bips.
Atención: durante la programación del código de identicación del te
-
léfono se han a disposición 30 segundos desde el momento en el cual
se entra en programación en el teléfono/videoteléfono al momento en
el cual se pulsa el pulsador de llamada en la placa o se envia el código.
Fase de programación:
1) Quitar la tapa del teléfono.
2) Accionar y mantener accionado el pulsador RESET del teléfono.
3) Accionar y mantener accionada la lámina correspondiente al pulsador
de la cerradura al mismo tiempo que el pulsador RESET.
4) Soltar el pulsador RESET y seguir accionando el pulsador de la cerra
-
dura.
5) Transcurridos dos segundos, el teléfono emite un tono agudo y se pone
en comunicación con la placa.
6) Soltar la lámina correspondiente a la cerradura.
7) En las placas con pulsadores, accionar el pulsador de llamada corres
-
pondiente al teléfono; en las placas alfanuméricas, componer el código
de llamada y accionar el pulsador “
”.
8) Si en la instalación ya existe un teléfono con el mismo código de identi
-
cación asociado, la placa emite una señal sonora baja y es necesario
repetir la operación desde el punto 2.
9) En caso contrario, el código queda asociado al teléfono y se termina la
comunicación.
Programación del código de identicación secundario
El código de identicación secundario se ha de programar cuando se desea
que suene más de un teléfono con el mismo pulsador o código de llamada.
Los teléfonos que deben sonar simultáneamente se asocian a un mismo
grupo. El teléfono principal se programa en primer lugar mediante el proce
-
dimiento precedente “Programación del código de identicación”; los teléfo-
nos suplementarios del grupo se programan con el código de identicación
secundario (ver prospecto pag. 18).
Sin la ayuda del programador Art. 950C o SaveProg, es posible asociar a
A
A
A
B
Terminación Bus para estabili-
zación de la señal de vídeo
En el interior del portero automático hay un
“conector de terminación BUS” (A-B-C) para
la estabilización de la señal de vídeo.
Según la conguración de conexión (por
-
teros automáticos/videoporteros conecta-
dos en serie o derivados a un distribuidor),
puentee el conector ABC como se describe
en la nota “Terminación BUS para equipos
DUE FILI ELVOX” incluida en el apartado de
esquemas de conexión.
Reset
Attiv.
Estabilizador de
la señal de vídeo
6P6S54
21
A+
A-
CA
Fig. 2
C
B
A
P2
P0
Fig. 3
10
ES
8879
