Vimar Elvox 8879 User Manual

Descrição
O art. 8879 é um telefone da série 8870 para instalações de porteiros ou
videoporteiros Due Fili Plus. é fornecido de série de 2 botões, um para a
abertura do trinco, o outro para “luz das escadas”.
Régua de bornes de ligação e conectores
1, 2) Linha BUS.
4, 6P) Ligação para botão de chamada do patamar.
5, 6S) Ligação da campainha suplementar.
Regulações
O volume de chamada é regulável deslocando o o do altifalante entre o
conector A+ (toque alto) e A- (toque baixo).

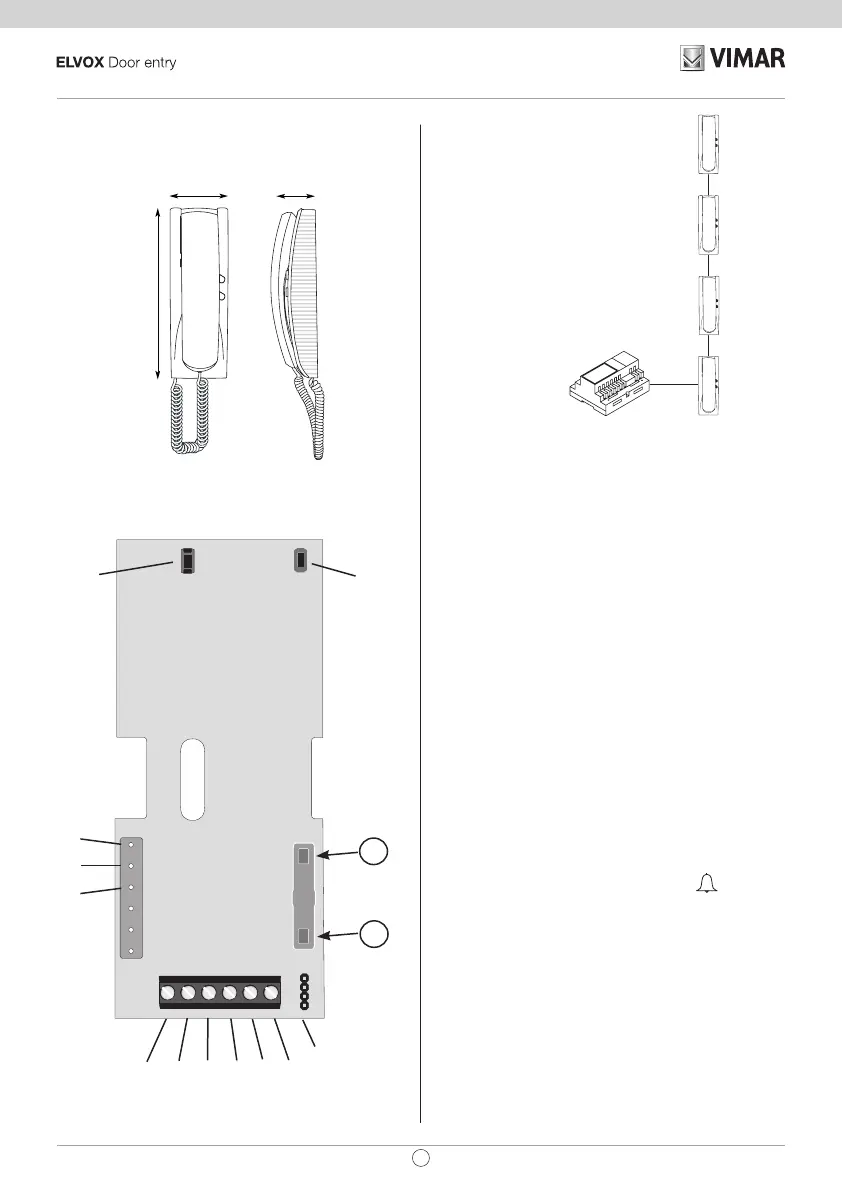

Fig. 1
220 mm
60 mm
75 mm
Programação
As programações do telefone são de três tipos: atribuição do código iden-
ticativo ou código de chamada (indispensável), atribuição do código iden-
ticativo secundário (para telefones associados ao telefone principal do
grupo), programação dos botões para serviços auxiliares e chamadas in
-
tercomunicantes (onde for necessário). As programações devem ser efec-
tuadas com a instalação ligada, sem comunicações activas e só depois de
ter ligado os telefones/monitores à instalação e programado as botoneiras.
Programação do código identicativo
O código identicativo é programado através de uma botoneira (principal
-
-MASTER), existente na instalação e já congurada. O telefone é fornecido
sem código identicativo associado. Para vericar isto, premir o botão do
trinco e o telefone emitirá um triplo “Bip”.
Atenção: durante a programação do código de identicação do te
-
lefone tem-se 30 segundos desde o momento no qual entra-se em
programação no telefone/videotelefone até o momento no qual se
pressiona o botão na botoneira ou se envia o código.
Fase de programação:
1) Retirar a cobertura do telefone.
2) Premir e manter pressionado o botão RESET existente no telefone.
3) Premir e manter pressionado a patilha correspondente ao botão do
trinco juntamente com o botão de RESET.
4) Libertar o botão de RESET, continuando a manter pressionado o botão
do trinco.
5) Decorridos 2 segundos, o telefone emite um toque agudo e é colocado
em comunicação com a botoneira.
6) Libertar a patilha correspondente ao trinco.
7) Nas botoneiras com botões, premir o botão de chamada correspon
-
dente ao telefone, enquanto que nas botoneiras alfanuméricas introdu-
z-se o código de chamada e pressiona-se o botão “ ”.
8) Se na instalação já existe um telefone com o mesmo código identi
-
cativo associado, a botoneira emite um sinal sonoro baixo e torna-se
necessario repetir a operação desde o ponto 2.
9) No caso contrário, o código é associado ao telefone e a comunicação
termina.
Programação do código identicativo secundário
A programação do código identicativo secundário só se torna necessária
quando se pretende fazer tocar simultaneamente mais do que um telefone
com o mesmo botão ou código de chamada. Os telefones que devem tocar
simultanemente são associados a um mesmo grupo. O telefone “principal
do grupo” é programado como primeiro através do procedimento anterior
“programação do código identicativo”, enquanto que os telefones adicio
-
nais do gruppo são programados com o código identicativo secundário
(ver tabela pag. 18).
O número de intercomunicadores que se podem associar a um mesmo
A
A
A
B
Terminação Bus para estabili-
zação do sinal de vídeo
No interior do telefone está presente um
“conector de terminação BUS” (A-B-C) para
a estabilização do sinal de vídeo.
Consoante a conguração de ligação (tele
-
fones/monitores ligados em série ou deri-
vados de um distribuidor) dena em ponte
no conector ABC conforme descrito na nota
“Terminação bus para sistemas DUE FILI
ELVOX” incluída de seguida, na secção de
esquemas de ligação.
Reset
Activ.
Estabilização
do sinal video
6P6S54
21
A+
A-
CA
Fig. 2
C
B
A
P2
P0
Fig. 3
12
PT
8879
